El circuito que presentamos en este artículo se utiliza con cápsulas magnéticas de tocadiscos de alta calidad. Un doble triodo de alto-ganancia era empleado para amplificar y ecualizar las señales.
Este circuito se encuentra normalmente en la entrada de amplificadores de alta calidad que sirven como preamplificador de audio.
La alimentación era obtenida normalmente del propio equipo amplificador con el que el circuito debía operar. Como el consumo era de algunas decenas de miliamperios no sobrecarga la fuente.

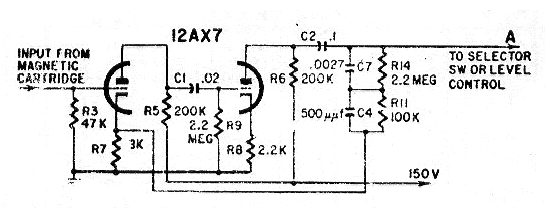

Los cuidados deben ser tomados con el montaje para evitar la captación de zumbidos. El circuito se da en la figura 1.
Ecualizador para Fonocaptor Magnético
