El circuito presentado es de una documentación técnica de 1965. Se trata de una fuente que utiliza válvulas tiradoras que son equivalentes de los SCR en el mundo de las válvulas.
Podemos decir que se trata de una fuente llaveada en su versión valvulada, capaz de proporcionar tensiones de valores que se ajustan en un potenciómetro de 100 k en una franja que llega a los 400 V.
Los componentes críticos de este diseño, además de las válvulas comunes, son las válvulas de extracción PL2021 y el transformador que tiene un secundario de 350 + 350 V con 200 mA o más.
Los componentes sometidos a las altas tensiones, como los condensadores, deben tener tensiones compatibles. Véase también que el transformador debe tener tensiones para los filamentos de las válvulas.

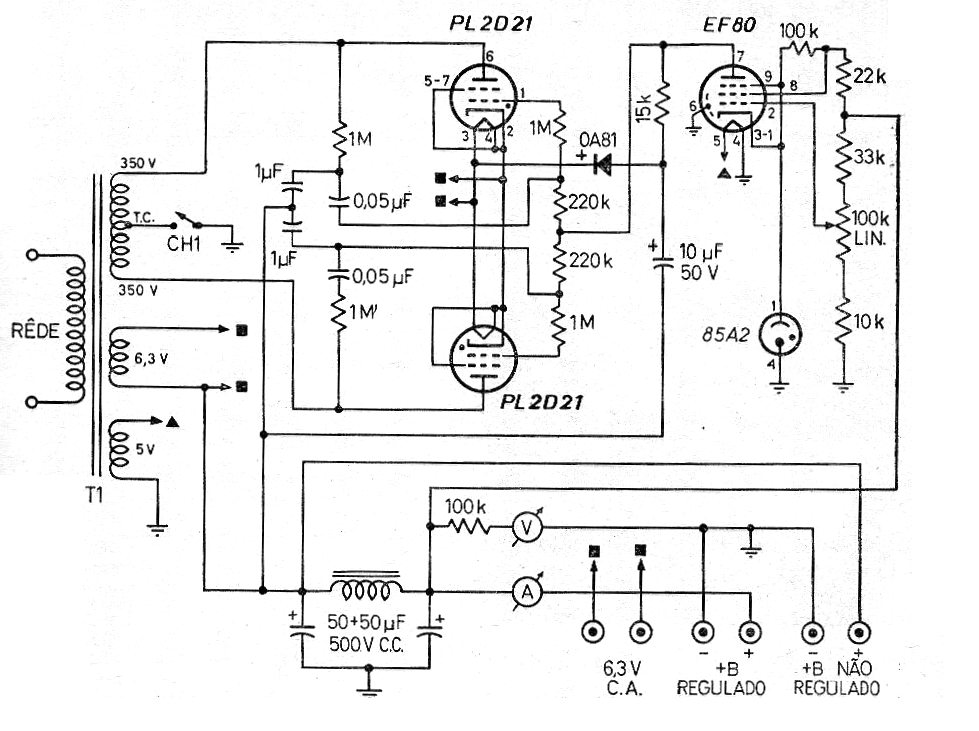

En la figura 1 tenemos el diagrama completo de la fuente.
