El circuito que presentamos consiste en un pequeño transmisor de ondas medias (AM) que tiene un alcance del orden de 50 metros cuando usa como antena un pedazo de hilo estirado de hasta unos metros de longitud. Tradicionalmente este tipo de circuito se utiliza en tocadiscos inalámbricos de la década de 50 o 60.
La entrada del circuito puede recibir señales de un micrófono piezoeléctrico, una cápsula de cristal u otra fuente de señal.
La bobina L1 consiste en 120 espiras de hilo esmaltado AWG 28 en un tubo de PVC o cartón de 2 a 2,5 cm de diámetro mientras que L1 consiste en 70 espiras de hilo 28 AWG en un tubo de PVC o cartón de 2 a 2,5 cm de diámetro.
El capacitor variable puede ser aprovechado de cualquier radio valvular antiguo. Normalmente se conecta una de las dos secciones (o más) existentes.
La alimentación se puede hacer con tensiones de 80 a 200 V. Consulte en la sección el artículo que trata de fuentes para aparatos valvulados para tener una fuente que alimente este circuito.

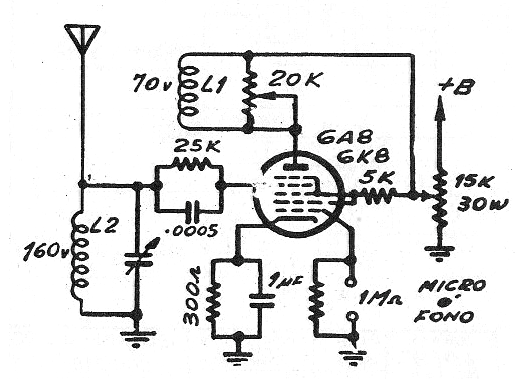

El cable de entrada de señal debe ser blindado para que no se produzcan roncos. En la figura 1 tenemos el diagrama completo del transmisor.
