Este es otro amplificador valvulado del tipo económico usado en tocadiscos portátiles con alimentación por la red de energía de 220 V. La ventaja de este circuito está en el no uso de un transformador.
La potencia de audio de este amplificador es del orden de 2 W, pudiendo ser utilizada en intercomunicadores, radios experimentales y otras aplicaciones similares.
El resistor de 750 ohms x 25 W (hilo) en serie con los filamentos puede ser recalculado para operación en 110 V. En realidad, con esta tensión el resistor será mucho menor y también su disipación menor. Para calcular, busque en la sección de datasheets la corriente del filamento de las válvulas usadas o bien en los manuales que se pueden descargar en la Internet.
El transformador es de salida para válvula 50C5 y la tensión de funcionamiento de los electrolíticos de filtro es de 400 V para la red de 220 V y 200 V para la red de 110 V.

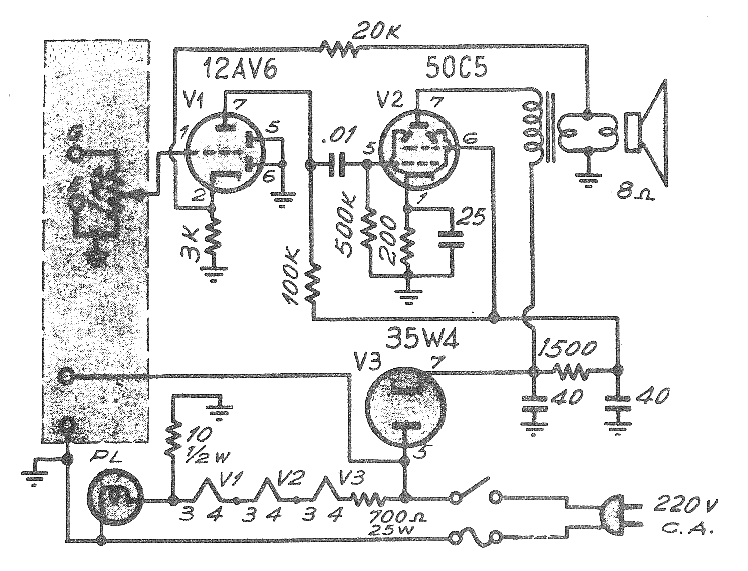

En la figura 1, el diagrama completo del amplificador.

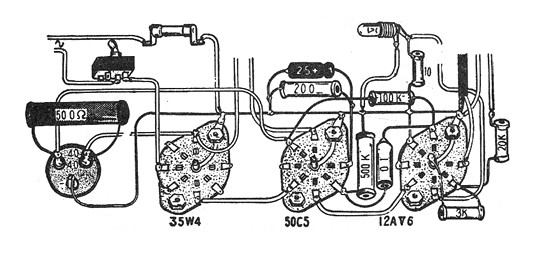

El diseño para la disposición de los componentes bajo un chasis de metal se da en la figura 2.
Los componentes usados tienen las formas tradicionalmente encontradas en la década de 50 y 60 cuando este circuito era popular.
