La reparación de DVD requiere conocimientos especiales y, además, la disponibilidad de herramientas para el retrabajo con componentes SMD. La tecnología de montaje, el uso de módulos y microprocesadores hace que este aparato sea diferente de los tradicionales en el proceso de reparación. Vea en este artículo algunos consejos sobre cómo hacer su mantenimiento.
Cuidados con el DVD
La durabilidad de un DVD es mucho mayor que las cintas de vídeo, ya que el medio de grabación óptico y no sufre desgaste con el uso. La vida útil teórica es infinita, sin embargo, en la práctica mucho puede suceder con un disco DVD con el paso del tiempo.
Los expertos, sin embargo, creen que, si está bien cuidado, los DVD pueden mantener la información grabada por lo menos 100 años. Para que sea posible contar con esta durabilidad, será importante conocer los modos de cuidar bien de los DVDs.
Estos cuidados son:
• No deformar el disco
Si el disco sufre cualquier tipo de deformación, por ejemplo, es amasado o doblado, la información no se puede leer. La base del disco está hecha de policarbonato, un material de gran resistencia y flexibilidad, pero si es forzado, este material puede romperse o agrietarse.
• Evitar el calor
No deje el DVD en lugares donde reciba el sol directamente, o calor de otra fuente. Con el calentamiento ocurren deformaciones que impiden la lectura de los datos.
• Evitar arañazos
El DVD es tolerante a arañazos de hasta 1 mm, pues existen algoritmos que permiten ignorar una pequeña parte de la información grabada y que no puede ser leída debido a la presencia de defectos, sin que ello perjudique la calidad de la reproducción, pero existe un límite para ello .
Sostenga el DVD siempre por los bordes.
El toque de los dedos en la superficie sensible puede dejar manchas de grasa que afectan el enfoque del láser. Limpie el DVD con gamuza (en las casas especializadas hay pequeños cepillos que se hacen de materiales indicados para este propósito y que no arañan el disco.
El movimiento de limpieza debe realizarse siempre desde el centro hacia fuera y nunca en el sentido circular, pues el movimiento en el sentido circular puede provocar riesgos justamente paralelos a una pista que cubre información en secuencia lo que dificulta la corrección por los algoritmos lo que no ocurre si las pérdidas de datos son de pocos bits pero en sendas diferentes.
• Evite el uso de sustancias químicas
No utilice productos químicos tales como disolventes, amoniaco o detergentes se deben utilizar para limpiar los DVD. Pueden atacar la superficie plástica que protege el DVD. Si la superficie del DVD está manchada por la presencia de huellas dactilares y no es posible realizar su remoción con la gamuza, use alcohol isopropílico.
El Mantenimiento
Los circuitos de los DVD normalmente se utilizan microprocesadores. Las técnicas de diagnóstico y mantenimiento son las mismas de los equipos con los que la mayoría de los técnicos están acostumbrados a trabajar como, por ejemplo, los que involucra CDs.
Debemos considerar que los DVD tienen una parte electrónica que es responsable del procesamiento de las señales leídas y que deben enviarse al televisor o monitor de vídeo y una parte mecánica que es responsable del movimiento del disco.
Debemos entonces considerar dos tipos de problemas que pueden ocurrir:
• De naturaleza mecánica cuando el DVD no gira, no es expulsado, o aún presenta otro tipo de problema relacionado con piezas móviles del lugar en que se instala.
• De naturaleza eléctrica cuando algo ocurre con la señal en el circuito que debe ser procesado.
El diagnóstico de los problemas electrónicos debe ser hecho con recursos básicos de electrónica, o sea:
• Herramientas para la remoción de partes: destornilladores, alicates, llaves Allen, llaves Philips, etc.
• Herramientas específicas de ajuste y eliminación de piezas que son similares a las utilizadas en el trabajo con videocintas.
• Instrumentos de medida y prueba tales como multímetro, frecuencímetro, osciloscopio y en algunos casos incluso un PC.
A continuación, algunos procedimientos básicos para el análisis de problemas se indican tomando para un equipo común.
Problemas Electrónicos
Los componentes de los DVD son pequeños, normalmente en tecnología SMD con circuitos integrados dotados de un elevado número de terminales. Los envoltorios con hasta 200 pinos (SOIC, BGA, y otros) son comunes que requieren que el profesional esté preparado para realizar trabajos delicados.
Dos opciones deben considerarse:
• Intercambios de componentes SMD
Los componentes de montaje en superficie (placas de montaje de superficie o SMD) se montan en las placas de circuito impreso según la tecnología que incluye el uso de máquinas. Las líneas de montaje son automatizadas y los componentes fijados y soldados sin la intervención humana. Inicialmente los componentes se pegan en la placa de circuito impreso del lado cobre y luego se hace la soldadura.
Por la simple observación es difícil decir qué tipo de componente tenemos por delante ya que los envoltorios usados para condensadores, diodos, resistores, transistores y circuitos integrados SMD son todos similares. Podemos, eventualmente, desconfiar de una función pasiva cuando el componente tiene dos terminales y de que se trata de un transistor cuando tiene tres terminales.
Sin embargo, lo mejor para tener una lupa (lente de aumento) para comprobar la marcación del componente. La posesión del diagrama es importante para poder identificar exactamente qué tipo de componente se utiliza en una determinada posición de la placa.
Un componente sospechoso o con señales de que está quemado, debe ser cambiado con el uso de herramientas especiales. Recordamos para probar estos componentes utilizamos los mismos procedimientos empleados en la prueba de equivalentes comunes y el uso del multímetro se aplica en este caso. La figura 1 muestra cómo quitar un componente dañado cortando el medio y después soldando un nuevo en su lugar.

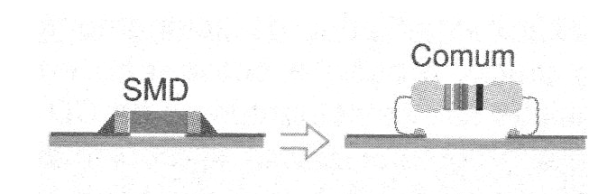

Un hecho importante es que los componentes electrónicos discretos en formatos convencionales pueden ser usados en la reparación desde que haya espacio suficiente para su instalación. Como se muestra en la figura 2, un resistor común se utiliza para sustituir una resistencia SMD quemada.
Es importante observar que este cambio no trae problema alguno de rendimiento al aparato ya que, por ejemplo, podemos encontrar transistores como el BC548 tanto en el formato común como SMD y la "pastilla de silicio en el interior de cada uno es la misma cambiando apenas el" envoltura externa.

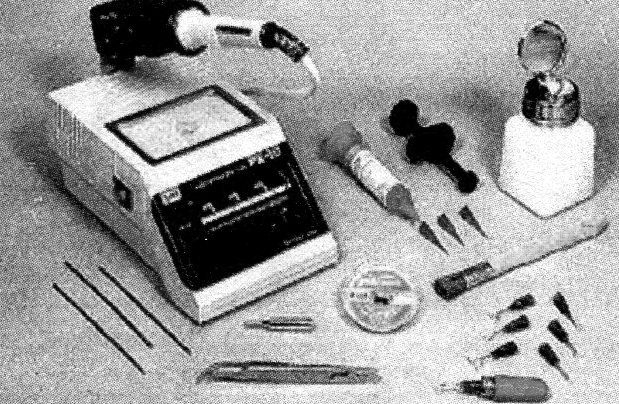

Para los profesionales, será importante la adquisición de los kits de reparación de SMDs. Estos kits contienen las herramientas básicas para el trabajo con los componentes de dimensiones reducidas con accesorios tales como:
• Pinzas
• Lupa
• Fijaciones de placas
• Ventosas
• Punzones
• Inventario de componentes comunes como resistores y capacitores de valores más comunes
• Soldadura
• Cambio de placas

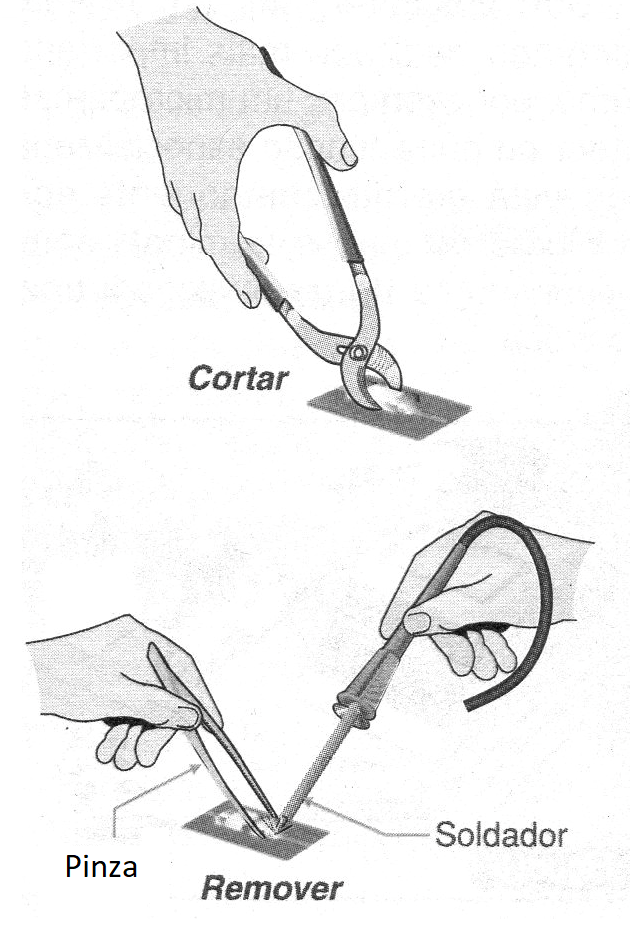

Un problema en un circuito integrado dedicado más importante como, por ejemplo, un microprocesador u otra función especializada que está en un componente con envoltura de muchos terminales como el mostrado en la figura 3, requiere el cambio de la placa.
De modo justamente a facilitar el mantenimiento por parte de los talleres autorizados, muchos equipos tienen un montaje modular en el que los diversos bloques funcionales del circuito se instalan en placas separadas. En estos casos, es necesario que el profesional esté apto para diagnosticar el defecto para asegurarse de que se encuentra realmente en una placa.
• Problemas mecánicos:
Los mecanismos de accionamiento del disco, expulsión y colocación en posición del disco son similares al de los reproductores de CD comunes.
Estos mecanismos están sujetos a fallas mecánicas comunes como el desgaste de las pequeñas poleas y poleas y eventualmente correas que pueden escapar, patinar o incluso romper, exigiendo su cambio. También se deben considerar los problemas de ajuste y la necesidad de lubricación que se debe realizar en los puntos correctos.
• Diagnóstico Electrónico
El diagnóstico sigue las mismas reglas de cualquier otro equipo electrónico.
Evidentemente, si el aparato presenta un defecto específico, el profesional debe ir directamente a las etapas que ejercen las funciones que tienen problemas. En el caso general en que el aparato es inoperante, el procedimiento es el siguiente:
- Verificar si existe alimentación en los diversos bloques.
Las tensiones en la entrada del circuito deben ser medidas para verificar si la tensión de alimentación llega a la fuente y, por lo tanto, no hay problemas en el cable de alimentación o en el fusible de entrada. Un fusible restablecido que vuelve a quemar esto caracteriza un problema de funcionamiento que debe comprobarse con pruebas por etapas.
- Verificar si cada paso del aparato recibe alimentación.
Se verifica con el multímetro si todos los pasos están recibiendo alimentación. La falta de tensión en la salida de la fuente permite aislar este sector del aparato como el responsable del problema de funcionamiento.

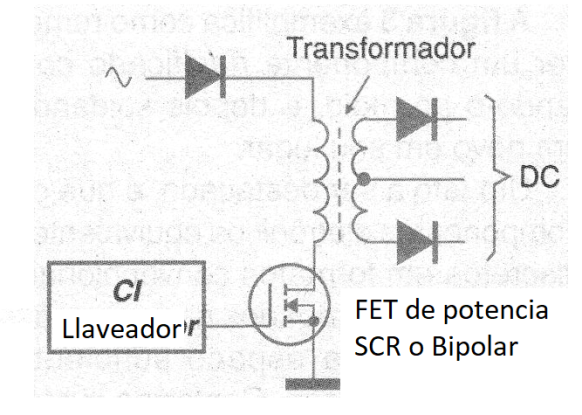

La mayoría de los equipos modernos utilizan fuentes clave en las que tenemos un transistor de potencia o un SCR conmutando un transformador, como se muestra en la figura 4.
Este componente es el elemento crítico de las fuentes clave ya que, por trabajar con corrientes elevadas, ellos operan en el límite de sus características y por eso están sujetos a las quema. Al entrar en corto, ellos causan también la quema del fusible y la inoperancia total del equipo.
Si los pasos reciben alimentación, verificamos las señales y las tensiones en todas ellas. El osciloscopio es la herramienta más indicada para el trabajo con este tipo de equipo, pues permite la visualización tanto de las señales digitales como analógicas.
Sin embargo, con un multímetro común se pueden medir las tensiones en los principales pines y comparándolas con el diagrama o con la función que se sabe hay en el local, detectar si el componente con problemas es el circuito integrado o los componentes discretos a él asociados.
• programación
El elevado número de funciones que este tipo de equipo puede llevar a los usuarios a confundirse y pensar que hay un problema en el que sólo es un error de comando. Se debe leer el manual del aparato antes de intentar abrir el equipo en busca de un defecto y verificar si la función que está muerta en realidad no ha sido correctamente programada.
Cuando se repara un DVD es muy importante que haya disponible el manual de funcionamiento, ya que esto puede ayudar a encontrar problemas con mucho más facilidad. Por supuesto, no siempre es posible, por lo que es importante que los técnicos tengan acceso a estos manuales.
Las esquematecas que existen en nuestro país pueden proporcionar los diagramas de muchos equipos comerciales y también los manuales de ajustes y reparación. El costo de estos manuales no es elevado y puede ser agregado al costo del trabajo de reparación si el profesional no tiene el del aparato que está entrando en su taller.
Apéndice:
Para el lector damos una relación de algunos circuitos integrados usados en DVDs y CDs de Philips.
BTL Power Drivers - son los circuitos que accionan los motores que mueven los CD y DVD.
TDA7072 - Accionador de motor simple en puente BTL (puente Tied Load)
TDA7073 - Accionador de motor doble en puente BTL
TDA8541 - Circuito accionador de servo-motor similar al 7072 pero con menor caída de tensión interna.
TDA8542 - Circuito accionador de servo-motor doble similar al 7073 pero con menor caída de tensión interna.
Control de Diodo y Accionador de LÁSER:
TDA1300 - Amplificador de datos de control de potencia para el láser usado en CD de audio y vídeo.
TZA1015T - Amplificador de datos y fuente para el láser en circuitos de CD y de sólo lectura.
TZA1022T - Amplificador de diodo y alimentación de LASER para alta velocidad ROM x30.
TZA1024T - Amplificador y control de LASER para CD de audio y vídeo.
Control de motores:
TZA1012TT - Control de motor sin escobillas digitales
TZA1013TT - Control de motor analógico
TZA1015 - Control de motor de 12 V
Servo Digital:
SAA7327 - Procesador digital para servo y decodificador con DAC para CD de vídeo.
SAA7399 - Servo digital y microcontrolador
Decodificadores:
SAA7327 - Procesador para servo digital y decodificador de CD con DAC integrado.
SAA7335GP - Decodificador DVD / CD (DVD x2 y CD x20)
Microcontroladores:
OM5232 - Microcontrolador preprogramable para sistemas de CD
OM5234 - Microcontrolador preprogramable para sistemas de CD
OM5238 - Microcontrolador preprogramado para sistemas de CD
P89C130 - Microcontrolador Flash con controlador LCD para sistemas de CD
P89C132 - Microcontrolador Flash con ISP para sistemas de CD
P89C138 - Microcontrolador Flash para sistemas de CD
P89C238 - Microcontrolador Flash para sistemas de CD
P89C638 - Microcontrolador Flash para sistemas de CD
P89CL781 - Microcontrolador preprogramado de baja tensión
Controladores LCD:
OM4068 - Controlador de segmentos (32 salidas)
PCF8566 - Controlador de segmentos (24 salidas)
PCF8566T - Controlador de segmentos (24 salidas)
PCF8576C - Controlador de segmentos (40 salidas)
PCF8577 - Controlador de segmento (32 salidas)
