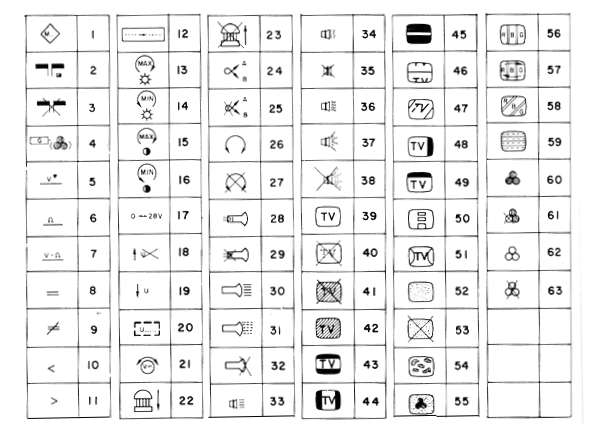

Muchos manuales y esquemas de televisores adoptan símbolos para indicar puntos de prueba, eventuales puntos de causas de fallos o ajustes. Esta simbología es muy importante para el profesional y se da en la siguiente tabla.
es decir:
1. Punto de medición
2. Aplicar la señal monocromática en la antena
3. Eliminar la señal de la antena
4. Aplicar la señal de croma
5. Realizar medida de tensión
6. Realización de medida de resistencia
7. Comprobar el circuito
8. No hay desviaciones
9. Con desviaciones
10. Menor que
11. Mayor que
12. Comprobar el circuito entre los puntos ...
13. Control máximo de la luminosidad
14. Control de brillo mínimo
15. Control de contraste máximo
16. Control de contraste al mínimo
17. Tensión ajustable
18. Quitar la unidad
19. Colocar la unidad
20. Sustituir la unidad
21. Tensión de alimentación flota
22. Conectar el enchufe
23. Desconectar el enchufe
24. Conectar en breve los puntos A y B
25. Deshacer el corto entre A y B
26. Ajuste general
27. El ajuste no dio resultado
28. El filamento del cinescopio se enciende
29. El filamento del cinescopio no se enciende
30. Luminosidad normal
31. Luminosidad insuficiente
32. Sin luminosidad
33. Sonido normal
34. Sonido bajo
35. No hay sonido
36. Sonido distorsionado
37. Ruido normal en el altavoz
38. Ruido débil en el altavoz
39. Imagen monocromática correcta
40. Ninguna imagen o imagen débil
41. Pantalla uniformemente decolorada con o sin imagen
42. Poco o exceso de brilla con líneas de retracción
43. Pequeña amplitud vertical
44. Poco ancho
45. Sin deflexión vertical
46. Sin sincronismo vertical
47. Sin sincronización horizontal
48. Centralización horizontal incorrecta
49. Centralización vertical incorrecta
50. Linealidad vertical incorrecta
51. Líneas verticales derecha e izquierda curvadas
52. Ruido normal en monocromo
53. Ruido débil o nulo
54. Manchas de colores en imagen monocromática
55. Ruido de colores en imagen monocromática
56. Imagen en color correcta
57. Rojo y verde alternando de posición
58. Secuencia incorrecta de colores
59. Efecto veneciana
60. Colores correctos
61. Uno o dos colores débiles o ausentes
