En determinadas condiciones, cuando componentes asociados al cinescopio o incluso campos magnéticos intensos actúan sobre el monitor, los problemas en la pureza de los colores por magnetización pueden ocurrir. Como proceder en este caso y cómo desmagnetizar un cinescopio es lo que veremos en este artículo.
Nota:: este artículo es de 1999 cuando todavía se utilizan los cinescopios en monitores y televisores. El artículo vale como referencia para quien desea reparar o recuperar un equipo de la época.
Los mismos problemas que aparecen en los televisores en color pueden afectar también a los cinescopios de los monitores de vídeo, porque sus principios de funcionamiento son los mismos.

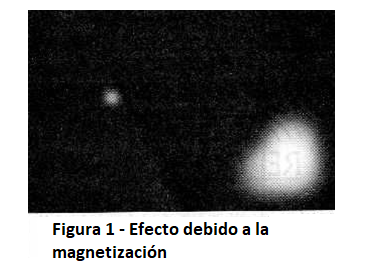

Un problema que puede aparecer en los monitores de vídeo es el relacionado con la pureza de los colores donde las manchas en ausencia de imágenes o incluso distorsiones geométricas pueden aparecer. Cuando notamos este tipo de problema, como muestra la figura 1, esto puede deberse a la magnetización.
El haz de electrones que incide en la pantalla del cinescopio de un monitor de vídeo puede ser fácilmente desviado por campos magnéticos, afectando así su punto de incidencia y causando los problemas indicados. Si partes del cinescopio o del monitor son magnetizadas, la alteración de la orientación del haz puede ser permanente causando los inconvenientes citados.
Diversas son las causas de la magnetización de un cinescopio, tales como:
a) Cuando el monitor es transportado de un lugar a otro o simplemente movido puede haber la influencia de campos externos que acaban por magnetizar su cinescopio.
b) Las descargas cercanas durante las tormentas producen fuertes pulsos electromagnéticos (EMP), capaces de magnetizar cinescopios. Los pulsos producidos por una descarga muy fuerte tienen los mismos efectos de los pulsos electromagnéticos que son generados por una explosión nuclear.

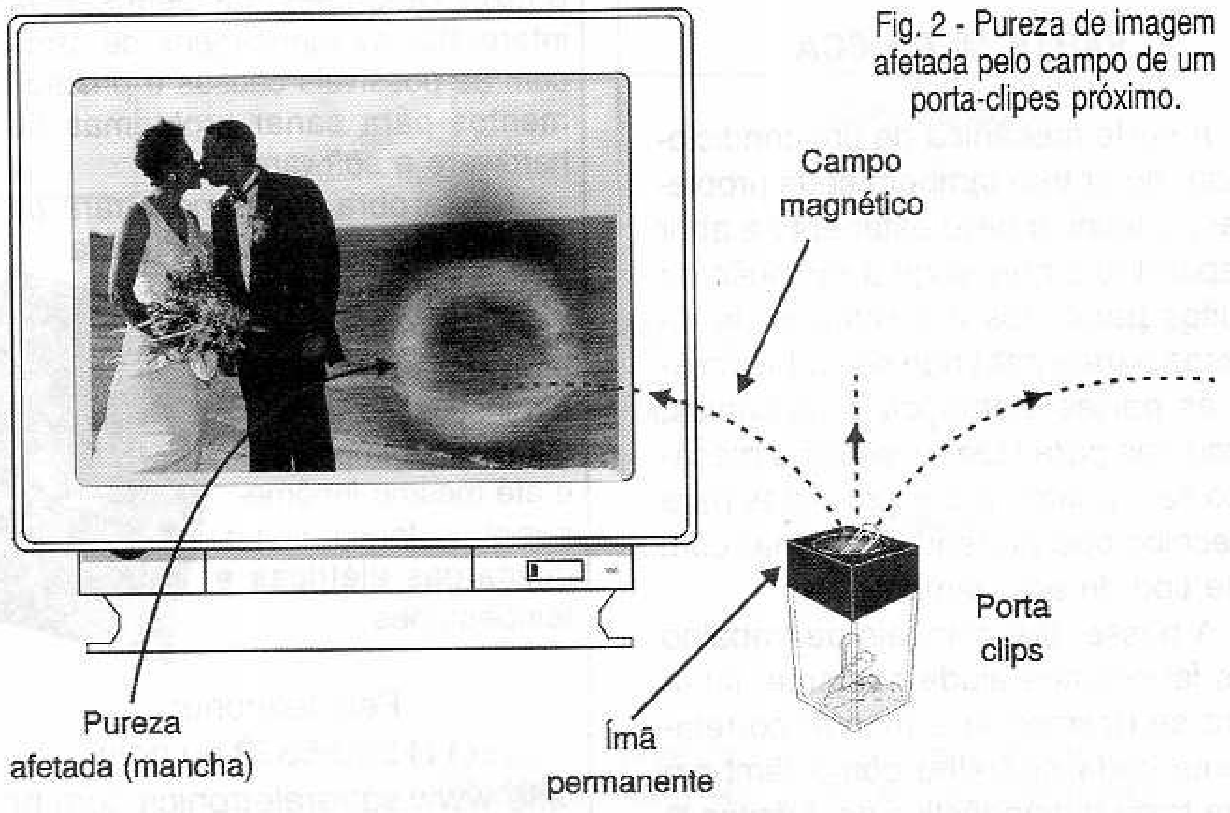

c) Pequeños imanes permanentes como los usados en los porta-clips o incluso los imanes de refrigeradores, que se mueven cerca de un monitor pueden ser responsables de problemas de magnetización, véase la figura 2.
Un simple porta-clips dejado junto a un monitor puede causar un cambio permanente de la pureza de los colores. Los altavoces pesados (de potencia) como se encuentran en los altavoces multimedia, si muy cerca de los monitores pueden ser causa de problemas.
d) Cables de energía o de señal que se desplazan por corrientes altas y que pasen muy cerca de los monitores de vídeo pueden generar campos magnéticos intensos capaces de causar problemas.
COMO PROCEDER
Los aparatos que utilizan cinescopios (tubos de rayos catódicos), tales como televisores y monitores de vídeo, poseen circuitos de desmagnetizadores internos que se pueden accionar cuando se detecta el problema.
Cuando conectamos un monitor o televisor, el circuito de desmagnetización actúa por unos instantes. Si el problema es grave, este tiempo es insuficiente para que haya alguna corrección, y persiste.
Así, en un caso como éste, se puede intentar encender y apagar el monitor seguidamente por ciclos de aproximadamente 1 minuto conectado, 20 a 30 minutos apagado, varias veces.
Este intervalo de tiempo largo entre apagar y conectar de nuevo se debe al hecho de que el circuito de desmagnetización existente en los monitores utiliza un PTC que reduce drásticamente la corriente una fracción de segundo después de que el aparato se enciende, por su propio calentamiento.

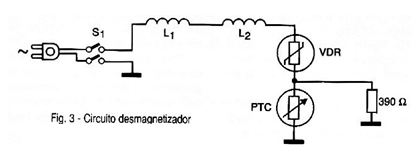

En la figura 3 tenemos el circuito típico de desmagnetización de un monitor de vídeo común. Así, sólo puede entrar en acción en un segundo ciclo de desmagnetización después de enfriar completamente, de ahí la necesidad de esperar el tiempo indicado. Si esto todavía no resuelve el problema de pureza de la imagen, se puede utilizar una bobina desmagnetizadora comercial.
Estas bobinas están formadas por algunos cientos de espiras de tío esmaltado en una forma de 15 a 30 cm de diámetro, de modo que pueda ser aproximada al cinescopio con problemas.
La bobina es alimentada por la red de energía y tiene un interruptor para su accionamiento. La utilización de la bobina requiere algunos cuidados. Debemos moverla lentamente delante de la pantalla del monitor al mismo tiempo que la mantenemos accionada. No debemos, de ninguna manera moverla muy rápido, pues esto puede tener efecto inverso al esperado: aumentar la magnetización en lugar de disminuir.
Para apagar la bobina, la alejamos lentamente hasta unos 2 metros de la pantalla del cinescopio con problemas, y sólo entonces la apagamos. El movimiento lento es importante, pues como la bobina es alimentada por la red de energía, si la desconectamos en un pico de corriente o aún cambiamos de posición muy rápidamente, "congelamos" el efecto provocando magnetización en lugar de desmagnetización.
A falta de una bobina desmagnetizadora, cualquier dispositivo que produzca un campo magnético alternado intenso puede ser utilizado con el mismo propósito, como apagadores de filas, transformadores con el núcleo abierto, solenoides, etc. Sin embargo, como los campos de estos dispositivos se pueden restringir a áreas más pequeñas, el tiempo de desmagnetización puede ser mayor.
EFECTOS COLATERALES
Buena parte de la información que utiliza en su computadora está en forma magnética en el disco duro y en los disquetes. Esto significa que, usando desmagnetizadores, tenga cuidado de no afectar estos medios.
Si bien nunca hemos oído hablar de que alguien haya "apagado" a winchester al desmagnetizar un monitor, no cuesta tomar cuidado. No acerque la bobina desmagnetizadora mucho de la unidad del sistema o de los disquetes cuando esté trabajando.
Y para evitar que el problema de la magnetización vuelva, no deje ningún tipo de imán permanente en las proximidades de su monitor. Instale los altavoces del sistema multimedia al menos a medio metro del monitor para evitar la influencia del campo magnético de sus imanes permanentes.
MONTANDO UNA BOBINA DESMAGNETIZADORA
Para un efecto de desmagnetización razonable se recomienda una bobina capaz de producir un campo magnético de al menos 100 ampères-vueltas

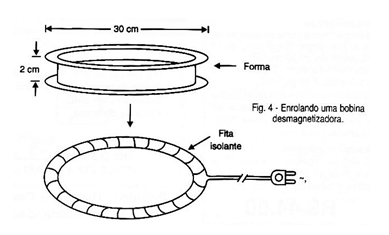

En la figura 4 tenemos una bobina desmagnetizadora que puede ser montada por el lector a falta de una comercial. Esta bobina se enrolla en una forma de 30 cm de diámetro de 2 cm de altura aproximadamente, y está diseñada para funcionar en la red de 220 V.
En esta forma se enrollarán 800 vueltas de alambre esmaltado de 0,7 mm de diámetro. El hilo debe enrollarse cuidadosamente para que el conjunto tenga una sección aproximada de 30 x 20 mm. Una vez que el carrete esté enrollado, podemos blindarlo mejor usando cinta adhesiva que será enrollada para formar un toroide. Esta bobina será alimentada por un cable de 2 a 3 metros de longitud, que será conectado a la red de energía.
Cuando en funcionamiento, la corriente drenada por la bobina será de 1,5 a 2 ampères. La resistencia óhmica será del orden de 35 a 40 Ω y la inductancia de aproximadamente 0,4 H.
Para la red de 110 volts debemos enrollar en la misma forma 450 espiras de hilo de 0,8 mm de diámetro. Existe una alternativa interesante que consiste en enrollar 150 espiras de hilo de 0,8 mm, que será alimentada por un transformador de 12 V x 5 A.
Para usar el desmagnetizador, pase delante de la pantalla del cinescopio lentamente durante unos minutos, en un movimiento constante, como si se hiciera una "limpieza" y él fuera una esponja. El monitor debe estar encendido. Observe los elegidos del campo magnético producido por la bobina desmagnetizadora.
Este movimiento debe ser hecho con el desmagnetizador a algunos centímetros de la superficie de la pantalla del cinescopio. Al terminar de usar el desmagnetizador, aleje lentamente hasta una distancia de unos 2 metros de la pantalla y luego apague su alimentación.
VIDA ÚTIL DE UN CINESCOPIO DE MONITOR
En el caso de los televisores, los monitores de vídeo tienen un desgaste progresivo y uno de los puntos críticos es justamente el cinescopio. Con el tiempo la emisión electrónica se reduce y el propio fósforo que recubre la pantalla tiene su capacidad de producción de luz disminuida.
Se suele indicar la vida útil de un cinescopio por el tiempo medio entre los cuales ocurren las fallas: MTBF (Mear Time Refiere Failure). Para un monitor de vídeo los tiempos medios de vida indicados por los fabricantes para los cinescopios son de 30 000 a 60 000 horas.
En la práctica, un monitor puede funcionar sin problemas entre 10 000 y 15 000 horas antes de que su cinescopio tenga su brillo reducido a aproximadamente la mitad del original. Para que el lector tenga una idea de lo que significa eso, trabajando 8 horas al día tendremos una media de 3000 horas al año, lo que representa una durabilidad del orden de 3 a 5 años, típicamente.
Lo que se hace cuando el brillo del cinescopio es reducido por el tiempo de uso es compensar eso por los ajustes. si bien hay un límite. En los televisores es común el uso de los "reacondicionadores de cinescopios", que son muy utilizados por los técnicos que trabajan con televisores "cansados". Para los cinescopios de monitores de vídeo, aunque en principio los reacondicionadores puedan funcionar, prolongando por algún tiempo su vida
