Este receptor puede capturar las estaciones locales bien e incluso sin antena. Si te ha gustado el primer circuito, ¿por qué no probar este?
Nota: El autor hace referencia a una versión anterior publicada en sus revistas. Este proyecto sigue siendo actual y bastante interesante para los principiantes.
La idea básica del destinatario secreto I era proporcionar a los lectores la posibilidad de montar una radio muy simple pero eficiente que pudiera ser llevado en cualquier lugar y secretamente usada en la audiencia de sus programas favoritos de AM.
La radio tenía entonces dos alambres de conexión, uno para la antena (a) y otra tierra (T), que se debe conectar en ciertos objetos que ayudaron a capturar mejor las señales de estaciones locales e incluso distantes.
Muchos lectores quedaron impresionados por la simplicidad y sensibilidad de ese receptor.
Sin embargo, aún podría mejorarse con el uso de un transistor adicional. Para ampliar aún más las señales de las estaciones y así permitir una reducción de la antena y la eficiencia de la conexión a tierra.
Experimentamos y los resultados fueron excelentes: utilizando sólo un trozo de alambre de 2 metros y sosteniendo entre los dedos la garra de tierra, para que nuestro cuerpo sirva la conexión de tierra, capturamos con buen volumen las estaciones de ondas medias locales.
El transistor adicional colocado en el circuito proporciona una ampliación de los tiempos de la señal de más 100 veces, que aumenta grandemente la eficacia de su receptor secreto. Que ahora aparece en su versión II.
Cómo funciona
Otra vez lo que tenemos es un receptor de amplificación directa.
Las ondas de radio que son recogidos por la antena (a) son llevadas al circuito de sintonización formado por L1 y Cv. En la que se selecciona la estación deseada para que sus señales se desvíen a C1 y D1.
D1 detecta la señal, esto es, extrae la información correspondiente al sonido que viene a través de la señal de radio, para que esta información pueda ser magnificada, ahora por 3 transistores en lugar de sólo 2 como en la versión del receptor secreto inicial.
En el segundo transistor se coloca un elemento importante del circuito, que es el control de volumen. Esto consiste en un pote de 4M7 (no utilice otro valor), que también sirve como control de la sensibilidad.
De hecho, si la señal que llega a la antena es muy fuerte, puede ocurrir la saturación del circuito que implicará una distorsión del sonido.
En este caso, actuando en P1 podemos reducir la sensibilidad y obtener el máximo volumen sin distorsión sonora.
La señal magnificada por el último transistor (03) se aplica directamente a un pequeño Altavoz.
La alimentación se hace con sólo 3 V (dos pilas pequeñas) y el consumo de corriente es muy bajo, lo que significa que sus pilas durarán mucho tiempo.
Como todos los elementos del circuito son pequeños excepto la bobina L1, la variable CV y el altavoz. El tamaño de la radio será determinado solamente por la opción de estas piezas, que pueden incluso ser utilizadas como metal de desecho.
Trate de instalar su radio secreta en una caja que no recuerde este tipo de aparatos, como una caja de madera, un objeto de decoración, etcétera.
Montaje

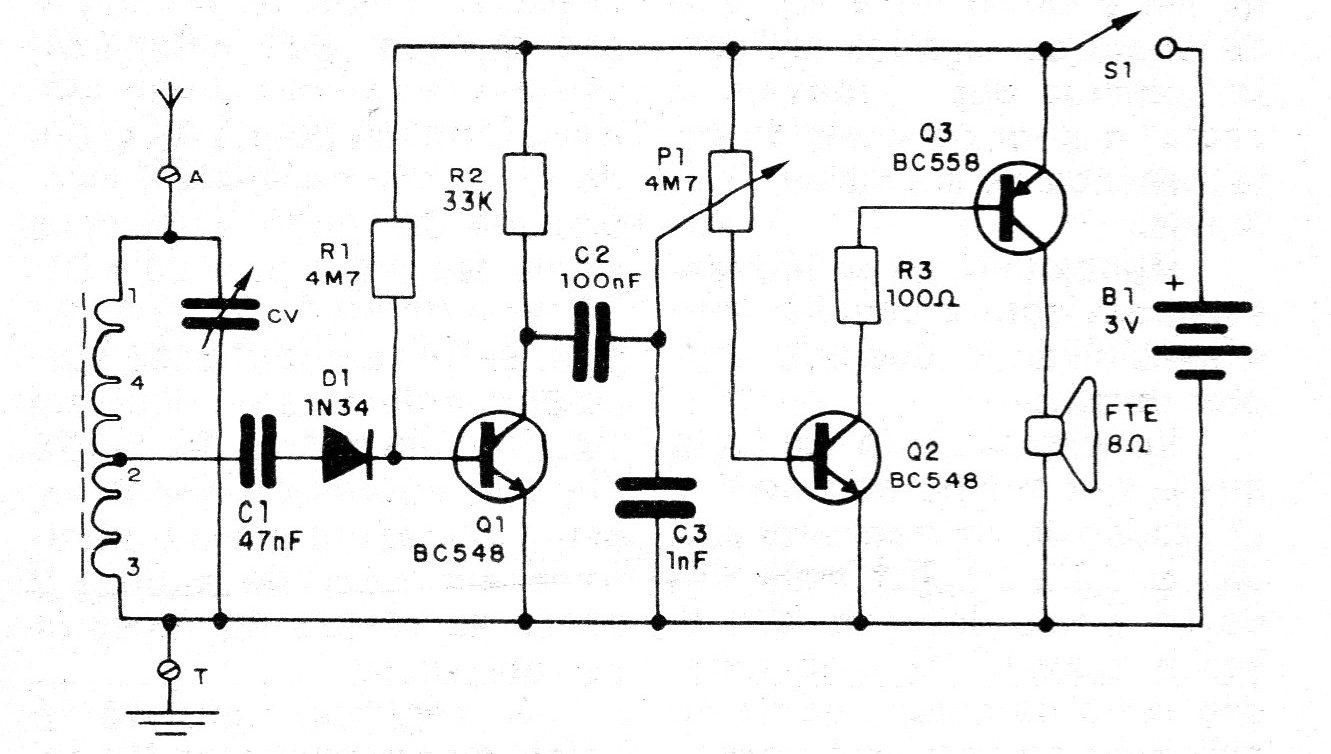

En la figura 1 damos el diagrama de esta radio, donde podemos estudiar los símbolos de los componentes utilizados.

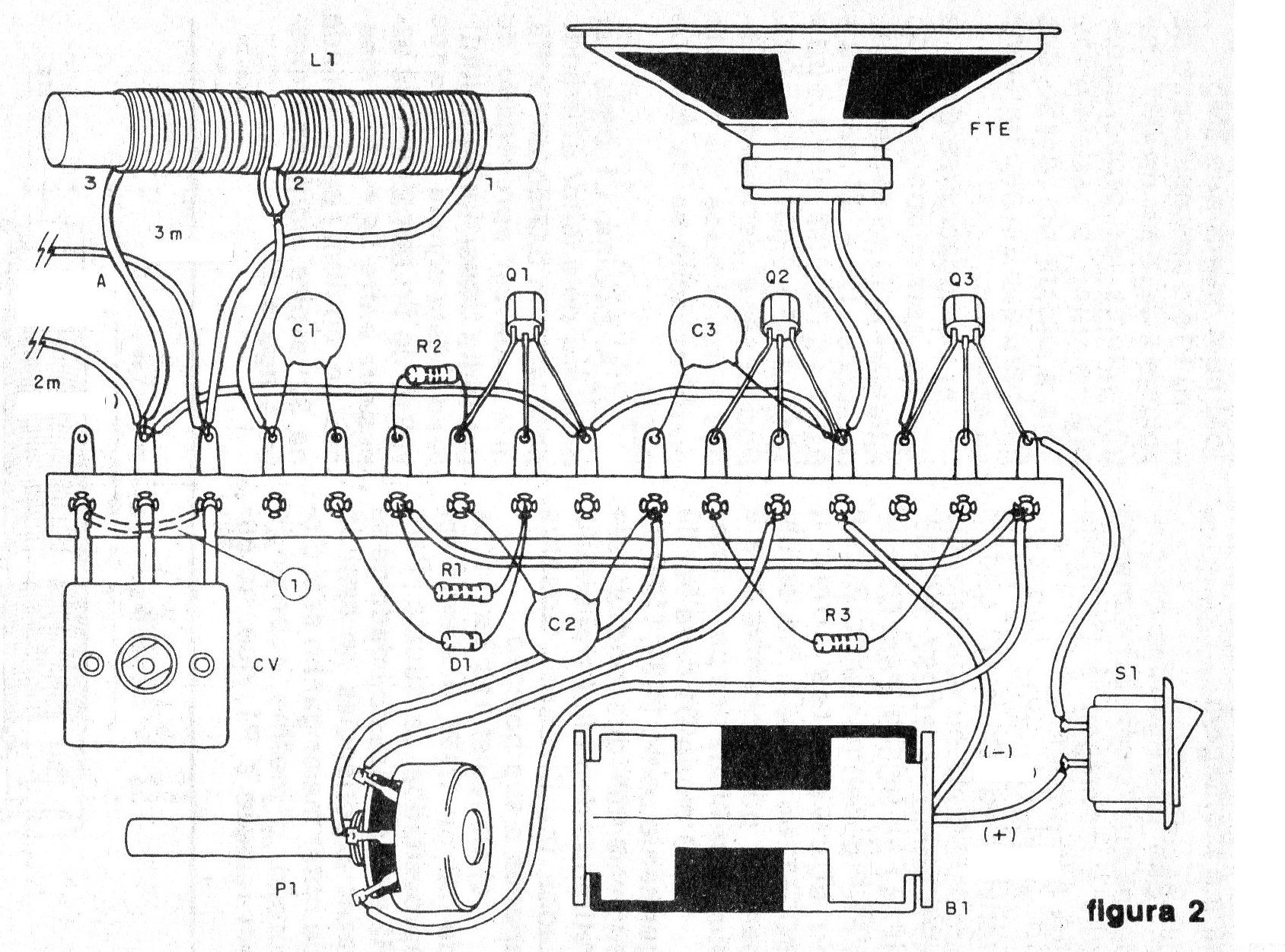

En la figura 2 tenemos el aspecto de montaje.
Los componentes más grandes, como la bobina y el altavoz, así como el soporte de pilas, deben estar adheridos a la cubierta o a la base de madera utilizada para el montaje.
Los siguientes son los cuidados que deben tomarse con el montaje y la obtención de los componentes:
a) Tenemos dos tipos de transistores: Q1 y Q2 pueden ser los BC548 o el equivalente NPN como los BC237. BC238, BC547 o BC549. Para Q3 que es PNP podemos utilizar el BC558 o equivalentes como el BC557 o BC3O7. En la soldadura en el puente de aviso que su parte aburrida está arriba.
b) El diodo D1 debe ser de germanio como 1N34, 1N60 o equivalente del que se puede quitar de Radios Transistores no utilizados apenas observe su posición.
c) Los resistores son todos de 1/8 o ¼ W, y pueden ser aprovechados de la chatarra. Para R2 existe la posibilidad de experimentar con el fin de obtener mayor ganancia sin distorsión. Lo mismo ocurre con respecto a R1, que, sin embargo, no debe ser superior a 15 M o inferior a 3M3.
d) P1 es el potenciómetro del volumen y debe ser 4M7. Otros valores no darán resultados satisfactorios. Vea el orden de conexión de los alambres para que no funcione al revés.
e) Los capacitores de C1 a C3 son cerámicos y pueden aparecer con las siguientes indicaciones: C1 = 47 nF = 473 0,047 = 0,05; 100 nF =. 1 = 0,1 = 104; 10 nF = 0,001 = 102 = 001. Pueden ser tipos aprovechados experimentados de la chatarra como el aceite o el papel.

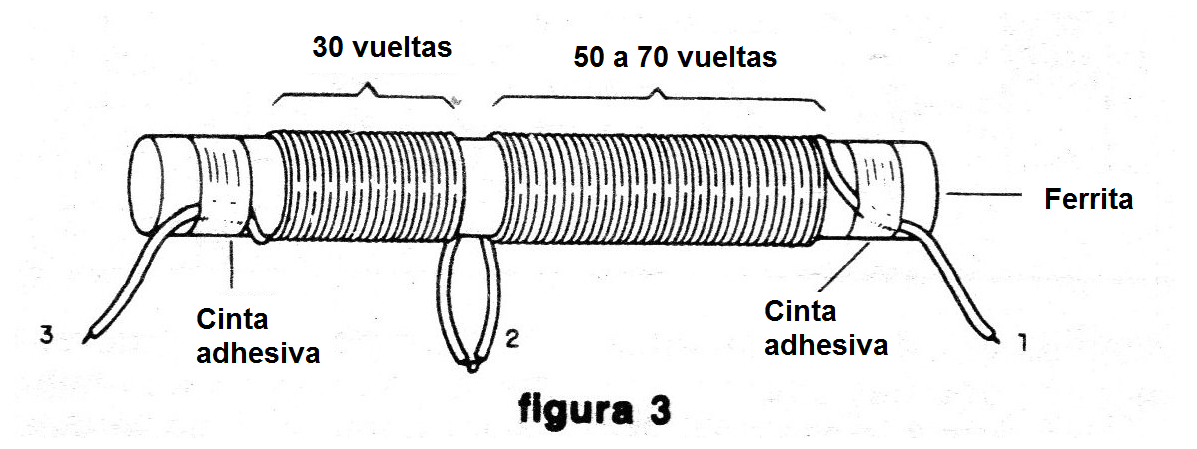

f) La bobina L1 debe ser fabricada por el lector usando un bastón de ferrita, que se puede utilizar por una radio transistorizado inutilizada. Se trata de 80 a 100 vueltas de alambre esmaltado de espesura entre 24 y 28 o el mismo alambre común, con un encaje en el 30º espira, como se muestra en la figura 3.
Devane 30 vueltas de alambre, haga un lazo, y continúe el bobinado en la misma dirección sobre 50 o hasta 70 vueltas. Fije los extremos de los alambres con cinta adhesiva o cinta aislante para que no escapen.
g) El capacitor variable CV puede ser de tipo miniatura y grande. En el caso de pequeñas variables. Si no hay cobertura completa de la pista o es porque es FM, no sirve, o bien necesita haber añadido la conexión de alambre en las líneas punteadas marcadas con (1) en el diseño del puente.
h) El altavoz puede ser de cualquier tipo. Por supuesto dando preferencia a los pequeños tipos para que la radio quepa en una caja pequeña.
i) También tenemos el soporte de pilas (dos pequeñas), el interruptor S1 encendido y apagado, este opcional, ya que podemos apagar la radio simplemente quitando las pilas del soporte y las dos garras que sirven para conectar a la antena y a la tierra.
Completando el montaje, las pruebas de funcionamiento son inmediatas
Prueba y uso
Compruebe el montaje y si todo está en orden. Ponga dos pilas en el soporte.
Encienda a S1. Conecte la garra de cocodrilo negra (tierra) a cualquier objeto metálico en contacto con la tierra o simplemente sosténgalo entre sus dedos.
Estire el alambre en el cual la garra roja del cocodrilo (antena) se utiliza para servir como antena.
Abra el control volumen P1 y al mismo tiempo intente afinar alguna emisora en la variable CV.
Si en tu ciudad hay estaciones fuertes, las recogerás fácilmente.
Ajuste P1 para que el sonido no se distorsione.
Si el sonido es demasiado débil necesita una mejor conexión a tierra o una antena más grande. Pruebe la ropa Tendedero (si es de alambre) o incluso la antena de su televisor.
En la figura 4 mostramos con hacer una buena conexión a tierra y una antena para escuchar las estaciones lejanas.
Si usted vive en un sitio de recepción difícil, la radio funcionará mejor por la noche y con buena antena
Si la radio no funciona, vea:
- Si el diodo D1 está invertido (Pruebe la posición de conmutación),
- Si la variable es incorrecta;
- Si el P1 está conectado correctamente;
- Si el altavoz y las pilas están en buenas condiciones y
- Si los capacitores C1, C2 y C3 están con ciertos valores.
Para experimentar con la radio obteniendo mayor rendimiento, intente aumentar R1, utilizando un 5M6 o incluso 10M.
La radio puede aumentar su sensibilidad, pero si hay distorsión, disminuya estos componentes de nuevo.
Lista de Material
Q1, Q2 - BC548 o equivalentes – transistores NPN uso general;
Q3 - BC558 - transistor PNP de propósito general;
D1 - 1N34 o 1N60 - diodo de germanio;
P1 - 4M7 - potenciómetro;
CV - variable (Véase texto);
L1 - bobina de antena (Véase texto);
FTE - altavoz 4 u 8 ohms;
B1 – 2 Pilas pequeñas;
R1 - 4M7 x ¼ W – Resistor (amarillo, violeta, verde);
R2 - 33 k x 1/8 W - Resistor (anaranjado, anaranjado, anaranjado),
R3 - 100 ohms x 1/8 W - Resistor (marrón, negro, marrón);
C1 – 47 NF (473) - capacitor cerámico;
C2 - 100 NF (104) – capacitor cerámica;
C3 - 1nF (102) - capacitor de cerámica;
S1 - Interruptor simple.
Diversos: puente de terminales, soporte de 2 pilas, alambres, garras cocodrilo, bastón de ferrita, alambres, soldadura, etcétera.
