Si usted tiene problemas de recepción de señales de TV en VHF (*) porque llegan con poca intensidad a su antena, o aún porque utiliza un cable largo con fuerte atenuación hasta el televisor, la solución puede estar en el montaje de un simple booster. El circuito propuesto tiene una buena ganancia tanto en el rango de UHF como de VHF y utiliza componentes de bajo costo.
(*) No se aplica a TV digital
Si las señales no llegan hasta su antena entonces no hay cómo recibirlos bien, pues si intentamos alguna amplificación no habrá lo que amplificar. Sin embargo, si alguna señal llega a su antena y su intensidad es mayor que la del ruido, podemos obtener una mejora de la recepción amplificando esta señal.
Recuerde que el ruido es amplificado junto con la señal, de ahí la necesidad de que lo que llegue a su antena tenga como mínimo una cierta intensidad para cubrir la llovizna, que también puede ser amplificada!

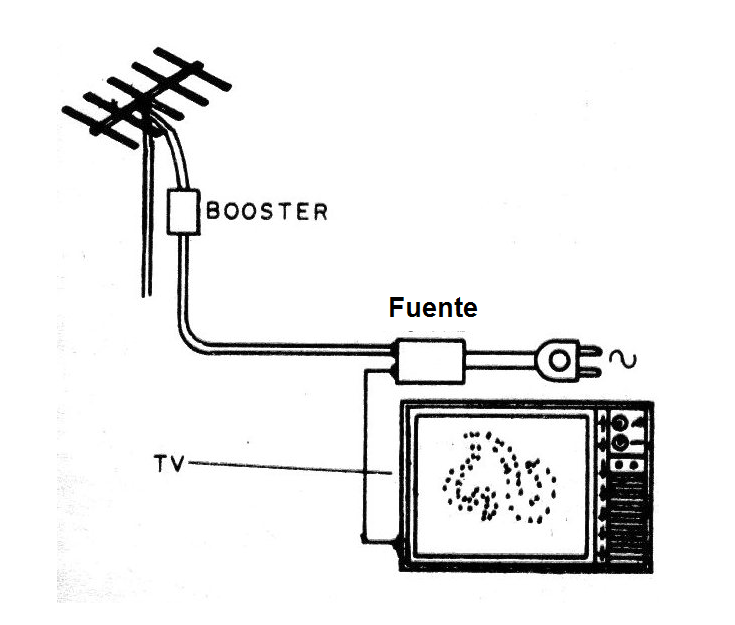

El circuito presentado debe ser instalado junto a la antena, como todo booster, y su alimentación enviada por el cable, como sugiere la fig. 1.
Con una buena ubicación de la antena y la ganancia proporcionada por la configuración descrita puede tener una considerable mejora de la recepción de TV en su localidad.
Conforme a los elementos del filtro de entrada podemos usar el booster tanto en la banda de UHF como de VHF e incluso en la banda de FM.
Características:
Rango de funcionamiento: 50 a 800 MHz
Tensión de alimentación: 12 V
Corriente consumida: 10 mA (tip)
COMO FUNCIONA
La base del circuito es un transistor de alta frecuencia BF970 que tiene una ganancia de 4,7 dB a una frecuencia de 800 MHz y se utiliza justamente en selectores de canales de UHF.
Las señales procedentes de la antena se aplican a la base de este transistor después de pasar por un filtro de paso alto formado por C1, C2 y L1.
La bobina de este filtro se puede cambiar para permitir una mayor ganancia en VHF o UHF. Con las características dadas en el proyecto tenemos la mayor ganancia en la banda de UHF.
Para VHF basta con aumentar las espiras para 8 o 9 y los capacitores para 12 pF o 15 pF cada uno.
La señal amplificada se obtiene en el colector del transistor y, a través de C3, se aplica a la línea de descenso para el televisor. El mismo cable que conduce la señal hasta el televisor también conduce la alimentación al booster.
Esta alimentación viene de una fuente común estabilizada, pero con un sistema que permite separar la señal amplificada del componente continúa para la polarización de los elementos junto a la antena.
En el booster, la bobina L3 deja pasar la corriente de alimentación pero impide que la señal se mezcle con ella. De la misma forma, C3, deja pasar la señal, pero impide que la corriente continua llegue por esta vía al colector del transistor.
D1 sirve para evitar problemas con el circuito en caso de inversión de la polaridad de la alimentación.
MONTAJE

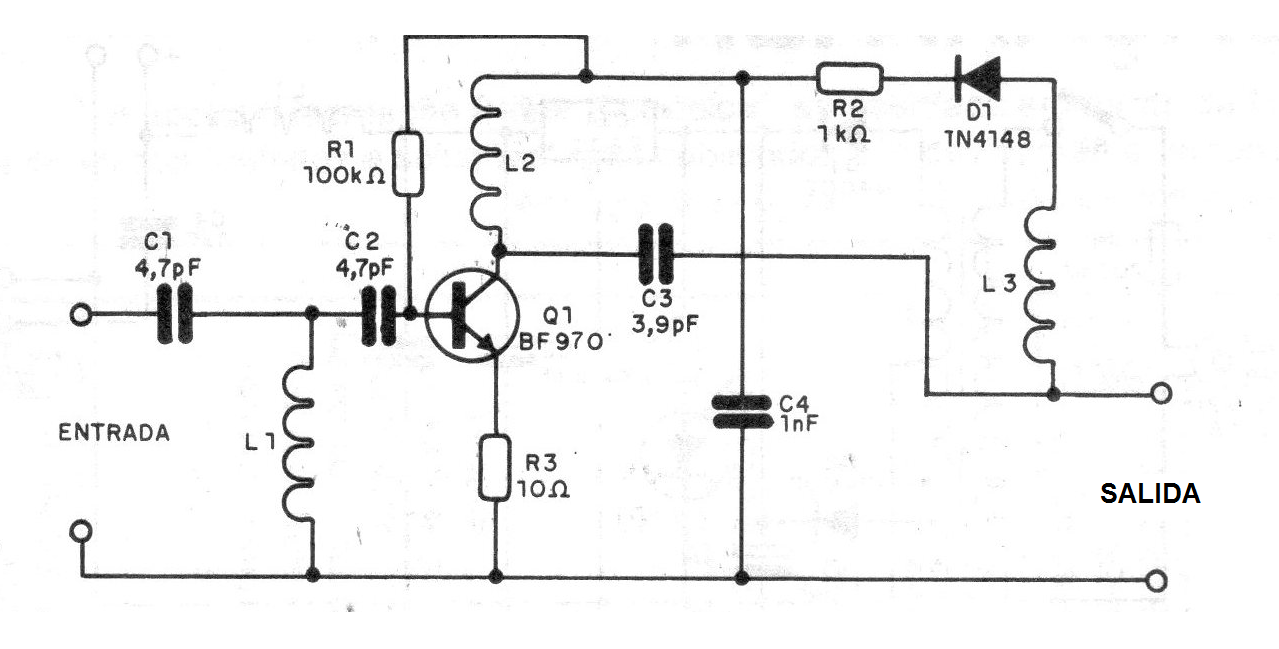

En la figura 2 tenemos el diagrama del booster.

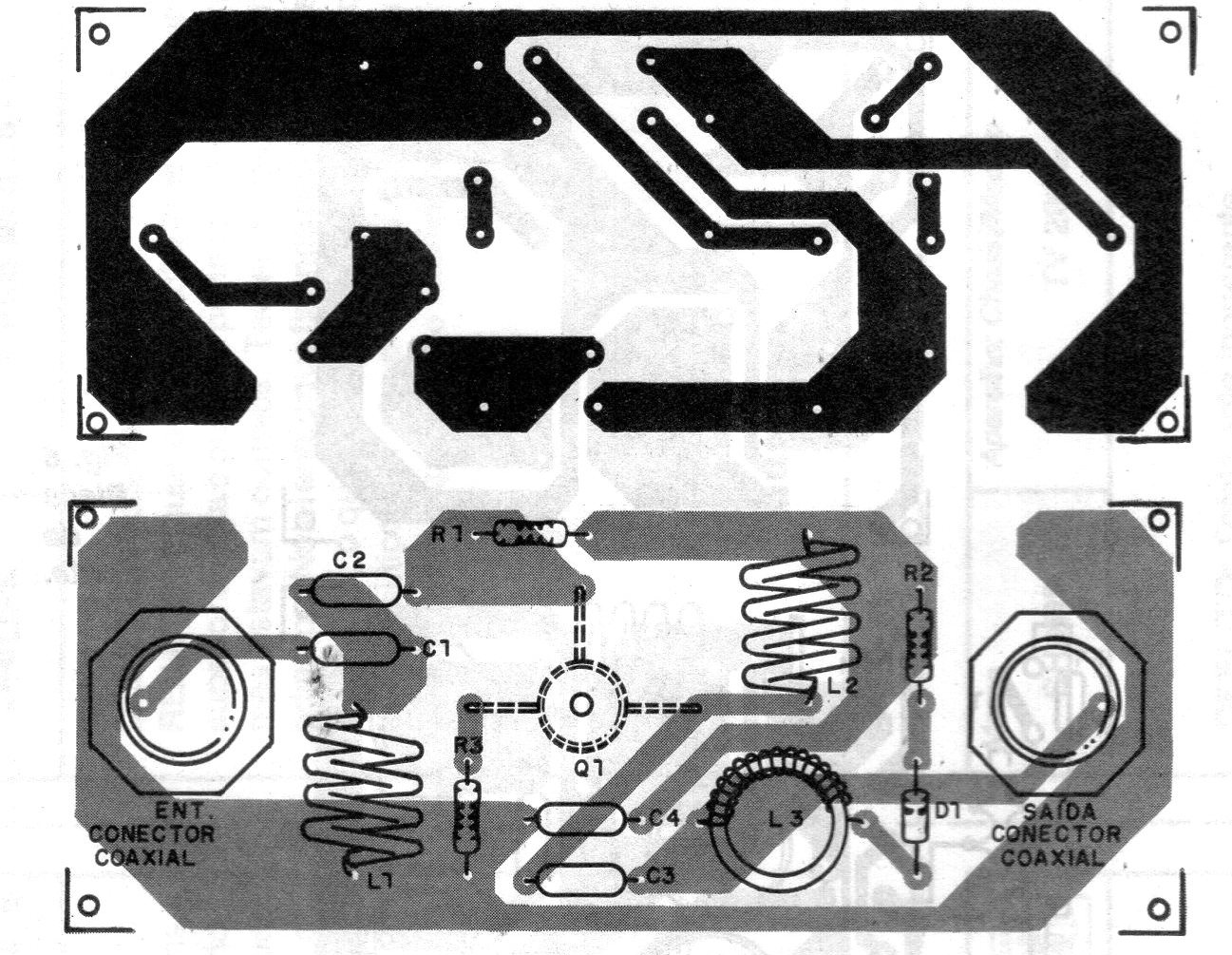

En la figura 3 tenemos la disposición de los componentes en una placa de circuito impreso. Observe que el transistor usado tiene una envoltura SOT37, para la soldadura del lado cubierto de la placa.
Los capacitores deben ser todos cerámicos, y las bobinas tienen las siguientes características:
L1 tiene 4 espiras de hilo 18 a 22 AWG en forma de 0,5 cm sin núcleo.
L2 tiene 4 espiras de hilo 18 a 22 AWG en forma de 0,5 cm sin núcleo.

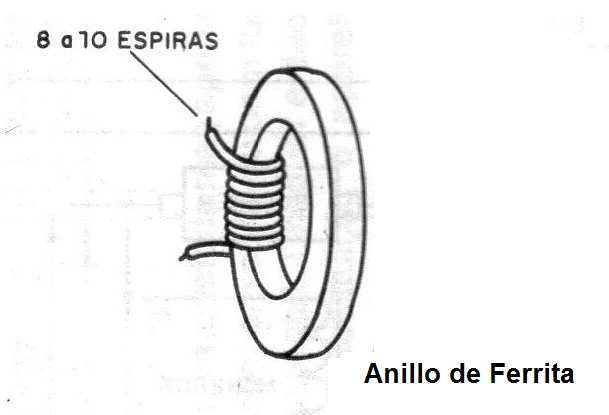

L3 se enrolla con hilo 26 o 28 AWG en un anillo de ferrita de aproximadamente 0,5 cm, como se muestra en la figura 4.
En la entrada del circuito tanto podemos colocar conectores para cable coaxial como para la línea paralela de 300 ohmios.

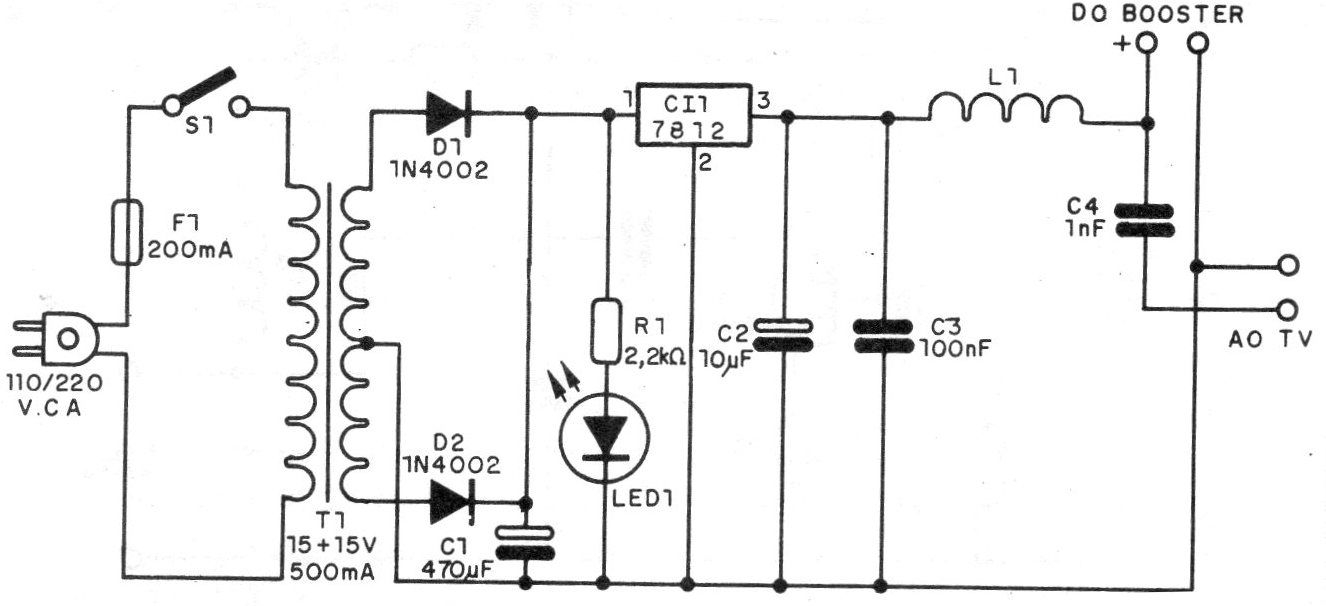

En la figura 5 tenemos la fuente de alimentación.

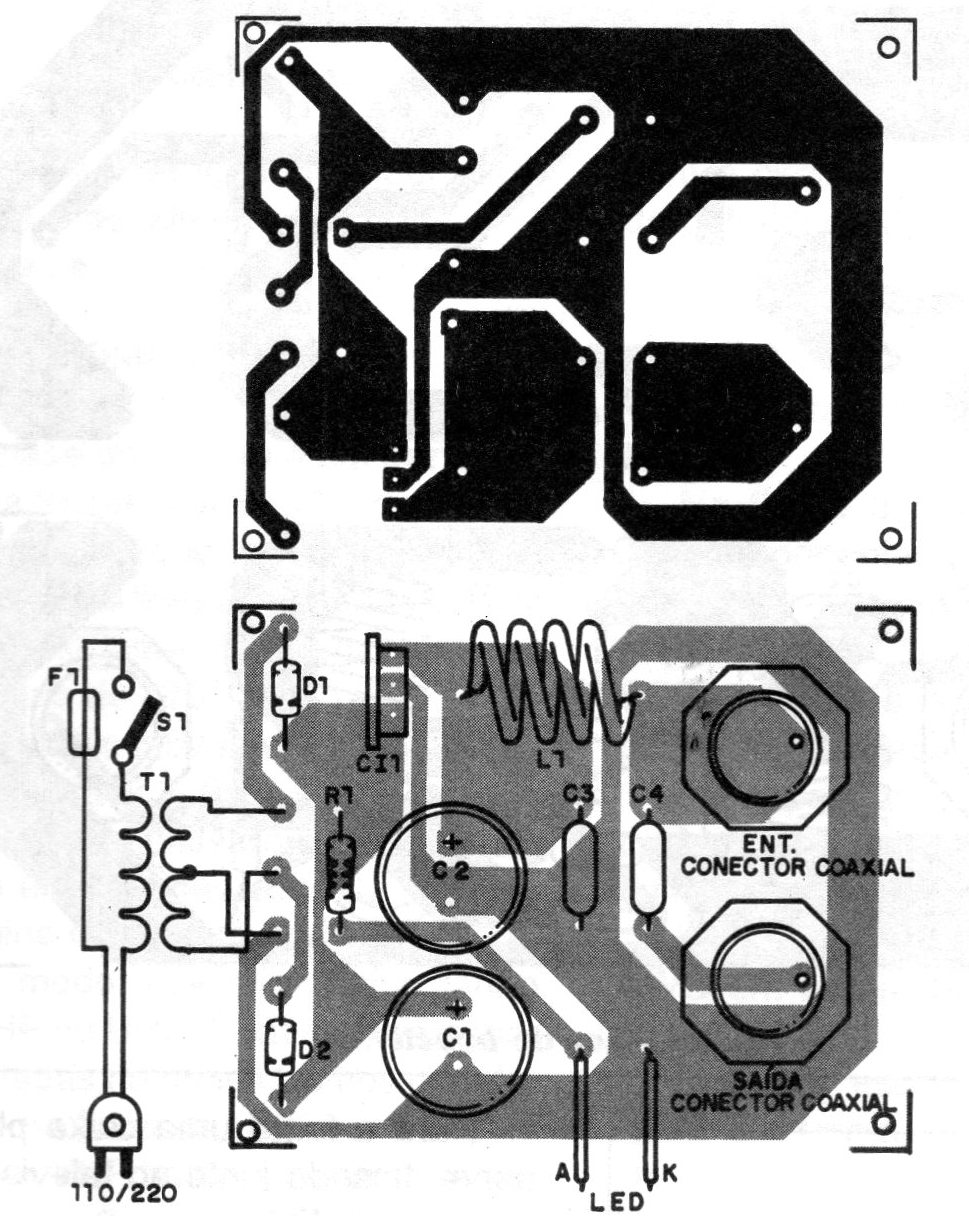

La disposición de los componentes de esta fuente en una pequeña placa de circuito impreso se muestra en la figura 6.
El transformador puede tener un secundario de 50 a 250 mA, y el circuito integrado no necesita un radiador de calor dado el bajo consumo del aparato. El electrolítico de 470 pF tiene una tensión de trabajo de 25 V, y el otro de 16 V.
El capacitor C3 es cerámico y la bobina L1 consiste en 10 espiras de hilo de 18 a 24 AWG en una forma de 0,5 cm sin núcleo.
Tanto la fuente como el booster deben ser instalados en, cajas apropiadas.
Para el booster debemos usar una caja metálica a prueba del tiempo, ya que el aparato va a quedar junto a la antena de TV.
Para la fuente una caja plástica, quedando junto al televisor (o receptor de FM).
Prueba y uso

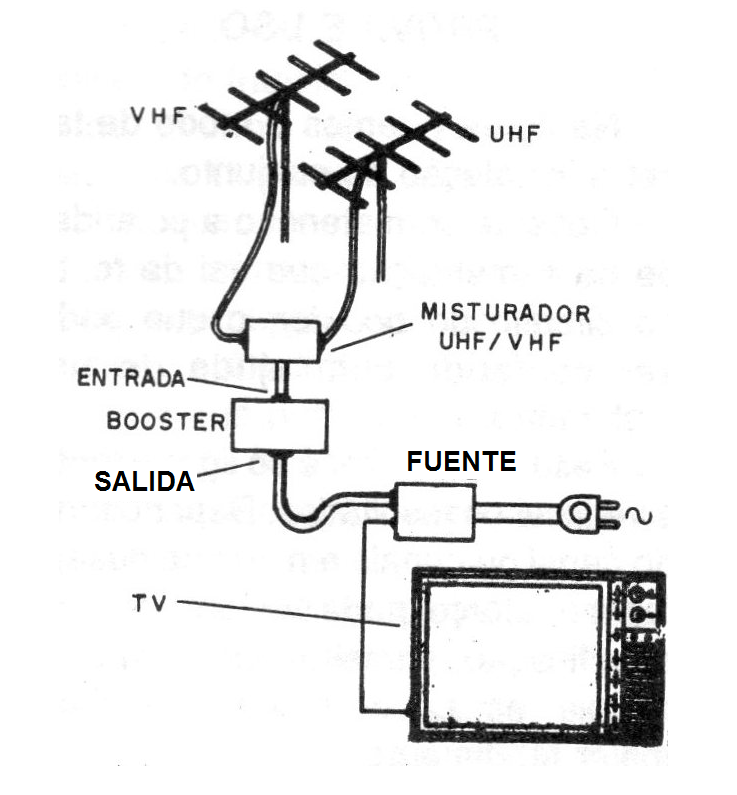

En la figura 7 tenemos el modo de hacer la instalación del conjunto.
Observe con atención la polaridad de la alimentación que va de la fuente al circuito del booster, lo que puede ser conferido con ayuda de un multímetro.
Hecho la conexión, es sólo conectar la fuente y verificar los resultados. Dependiendo del canal o canales en que se desea hacer el refuerzo, se puede intentar una modificación, primero en L1 y luego en L2, para obtener mayor rendimiento.
Si la imagen es amplificada pero al mismo tiempo hay también mayor intensidad de lluvias, sólo el booster no es la solución para su caso, debiendo también ser usada una antena de mayor ganancia.

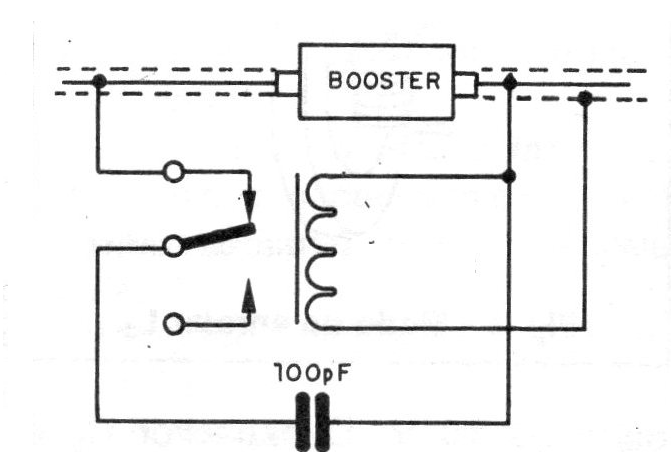

Desactivando la alimentación el booster queda inactivo y las señales dejan de llegar al televisor. En la figura 8 tenemos una opción en la que un relé adicional conmuta la señal de la antena cuando el booster está apagado.
Semiconductores:
Q1 - BF970 - transistores de UHF
Resistores (1/8 W, 5%):
R1 - 100 k ohms
R2 - 1 k ohms:
R3 - 10 ohms
Capacitores:
C1, C2 - 4,7 pF - disco cerámico o plateado
C3 - 3,9 pF - disco cerámico o plateado
C4 - 1 nF - disco cerámico
Varios:
L1, L2, L3 - bobinas - ver texto
D1 - 1N4148 - diodo de silicio
Placa de circuito impreso, caja para montaje, conectores de antena, hilos, soldadura, etc.
Fuente de alimentación:
Semiconductores:
Cl1 - 7812 - circuito integrado regulador de tensión
D1, D2 - 1N4002 o equivalentes - diodos de silicio
LED1 - LED rojo común
Resistores:
R1 - 2.2 k ohms
Capacitores:
C1 - 470 uF - electrolítico de 25 V
C2 - 10 uF - electrolítico de 16 V
C3 - 100 nF - disco cerámico
C4 - 1 nF - disco cerámico o plateado
Varios:
F1 - Fusible de 200 mA
S1 - interruptor simple
T1 - Transformador con primario según la red local y secundaria de 12 + 12 V con 50 mA o más
L1 - bobina - ver texto
Placa de circuito impreso, cable de alimentación, caja. para montaje, soporte para el fusible, conectores de antena, hilos, soldadura, etc.
