Describimos el montaje de un sensible sintonizador para las bandas de VHF y FM que puede captar estaciones en un radio de hasta 200 km dependiendo de las condiciones geográficas y de propagación. El circuito se conecta a la entrada de cualquier pequeño amplificador de audio.

   Con este pequeño sintonizador usted puede captar las emisoras de FM locales, escuchándolas en cualquier amplificador de audio y las comunicaciones entre aeronaves y la torre, incluso viviendo lejos de aeropuertos.

   El circuito es muy sensible y también las comunicaciones de servicios públicos que usen la banda de VHF pueden ser captadas.

   La alimentación se realiza con 4 pilas y el consumo muy bajo.

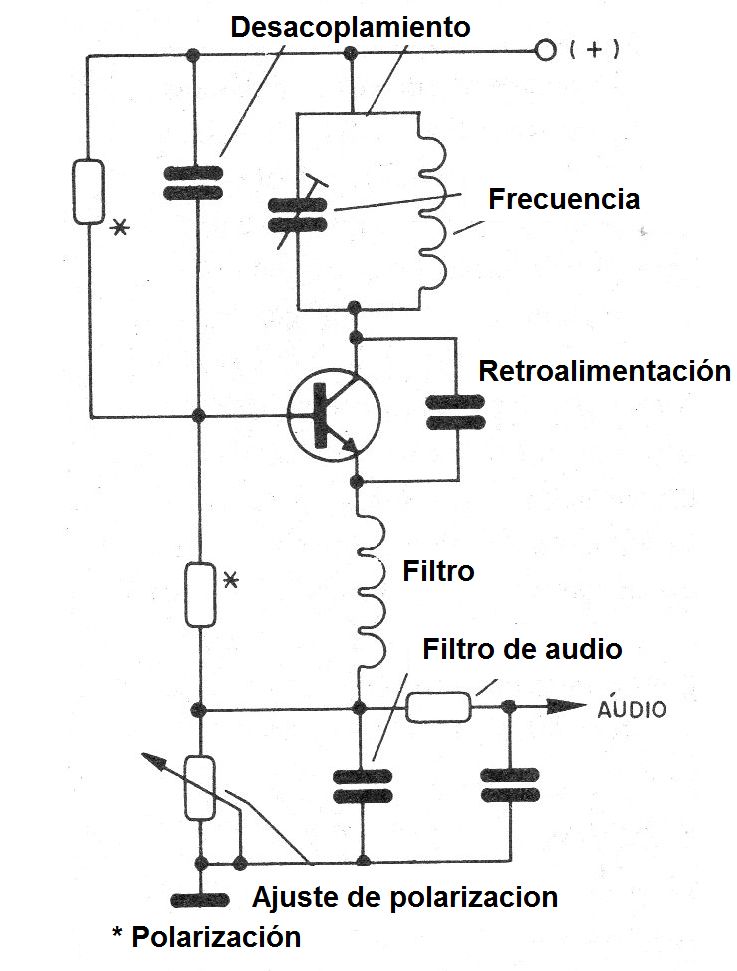

   La base del circuito es un detector super-regenerativo con un solo transistor que tiene la configuración básica mostrada en la figura 1.



   Figura 1 - El detector super-regenerativo
   Figura 1 - El detector super-regenerativo | Clique na imagem para ampliar |





La bobina y el capacitor variable determina la frecuencia de la señal recibida y el potenciómetro ajusta la regeneración hasta el punto en que se obtiene la mayor sensibilidad.

   Observe que existen restricciones en cuanto al uso del aparato en la captación de la banda de VHF, siendo prohibida su utilización en las cercanías de aeropuertos.

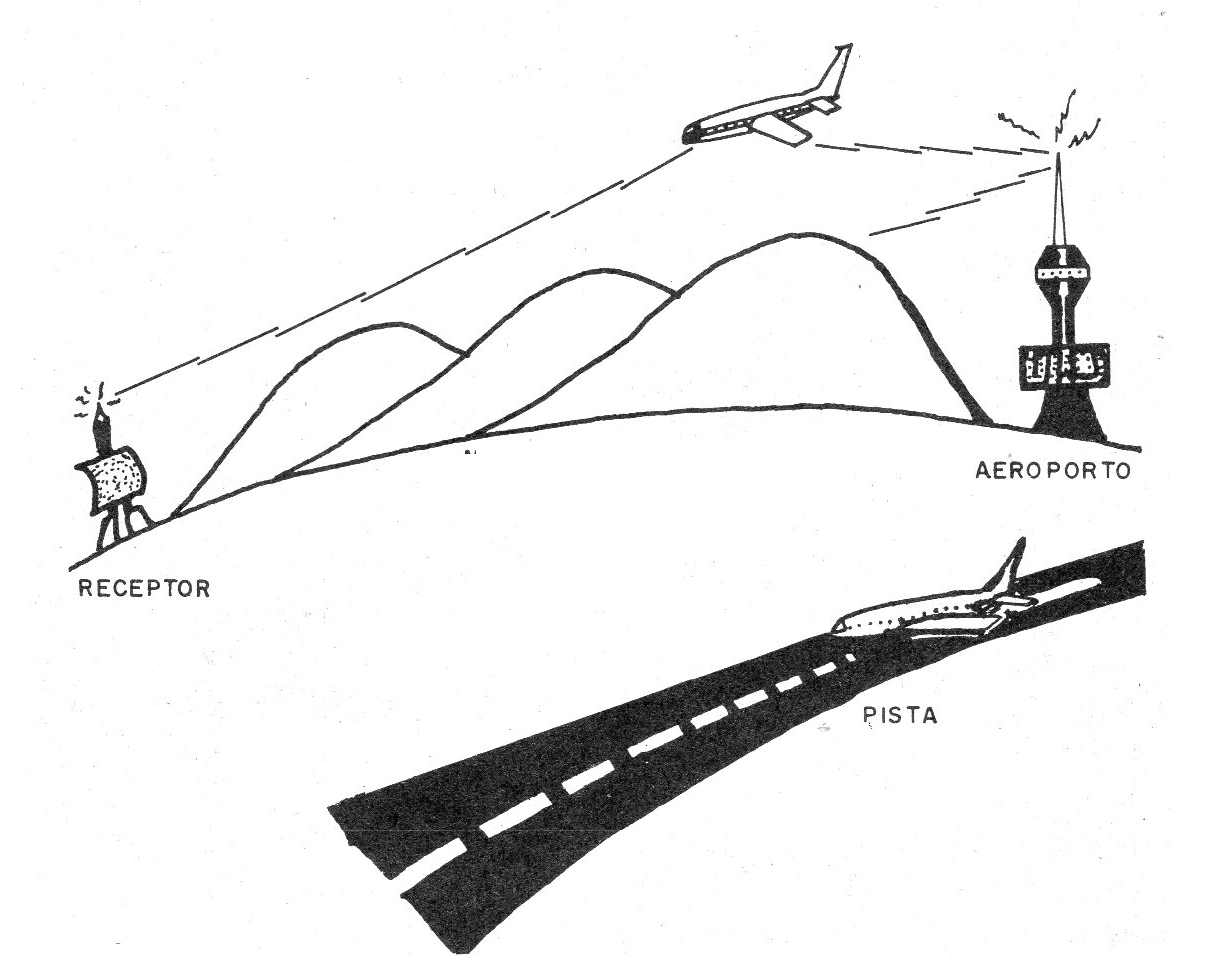

   Como muestra la figura 2, las señales de la banda de VHF se propagan en línea recta, no superando obstáculos grandes como cerros y montañas.



   Figura 2 - La propagación de las señales de VHF
   Figura 2 - La propagación de las señales de VHF | Clique na imagem para ampliar |





Así, dependiendo del lugar en que esté el receptor, se puede captar la aeronave conversando con la torre, pero no se puede oír la torre,

   También es importante observar que las comunicaciones en esta banda son de corta duración, exigiendo un poco de paciencia del lector, para encontrar la frecuencia correcta en que ocurren.

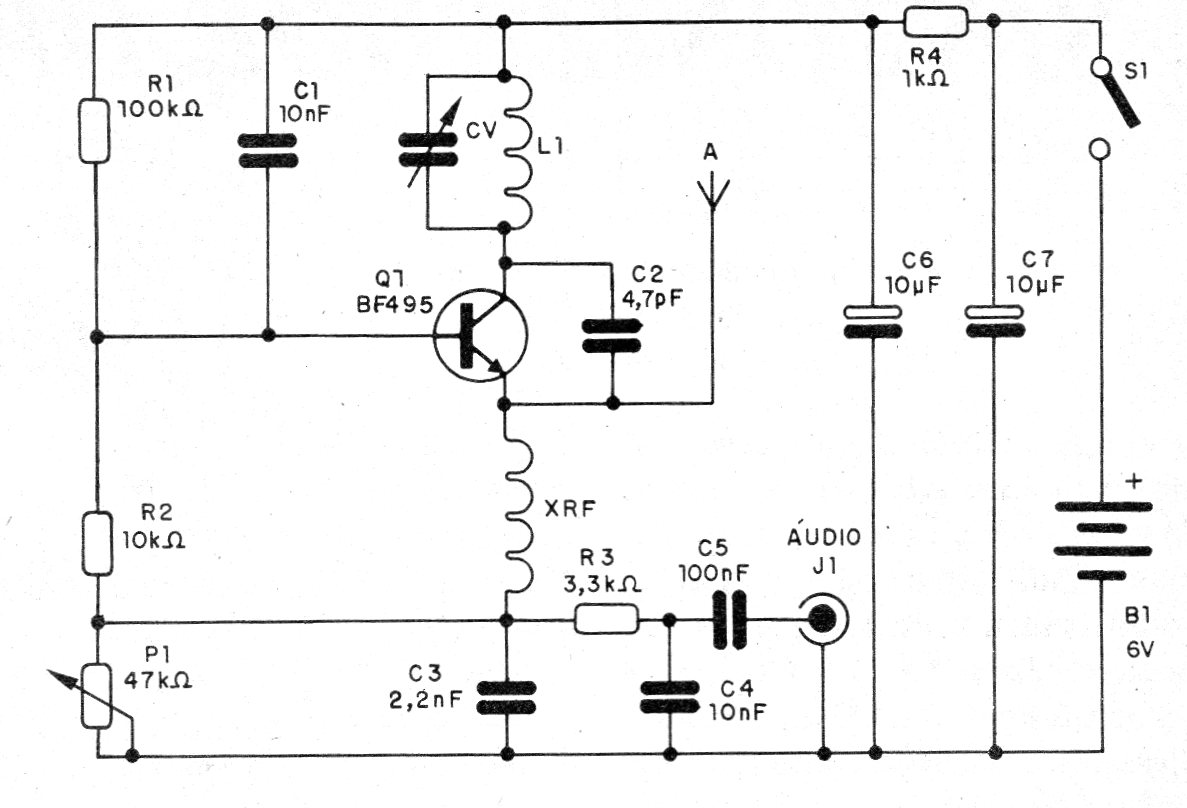

   En la figura 3 tenemos entonces el diagrama completo del sintonizador.



   Figura 3 - Diagrama del sintonizador
   Figura 3 - Diagrama del sintonizador | Clique na imagem para ampliar |

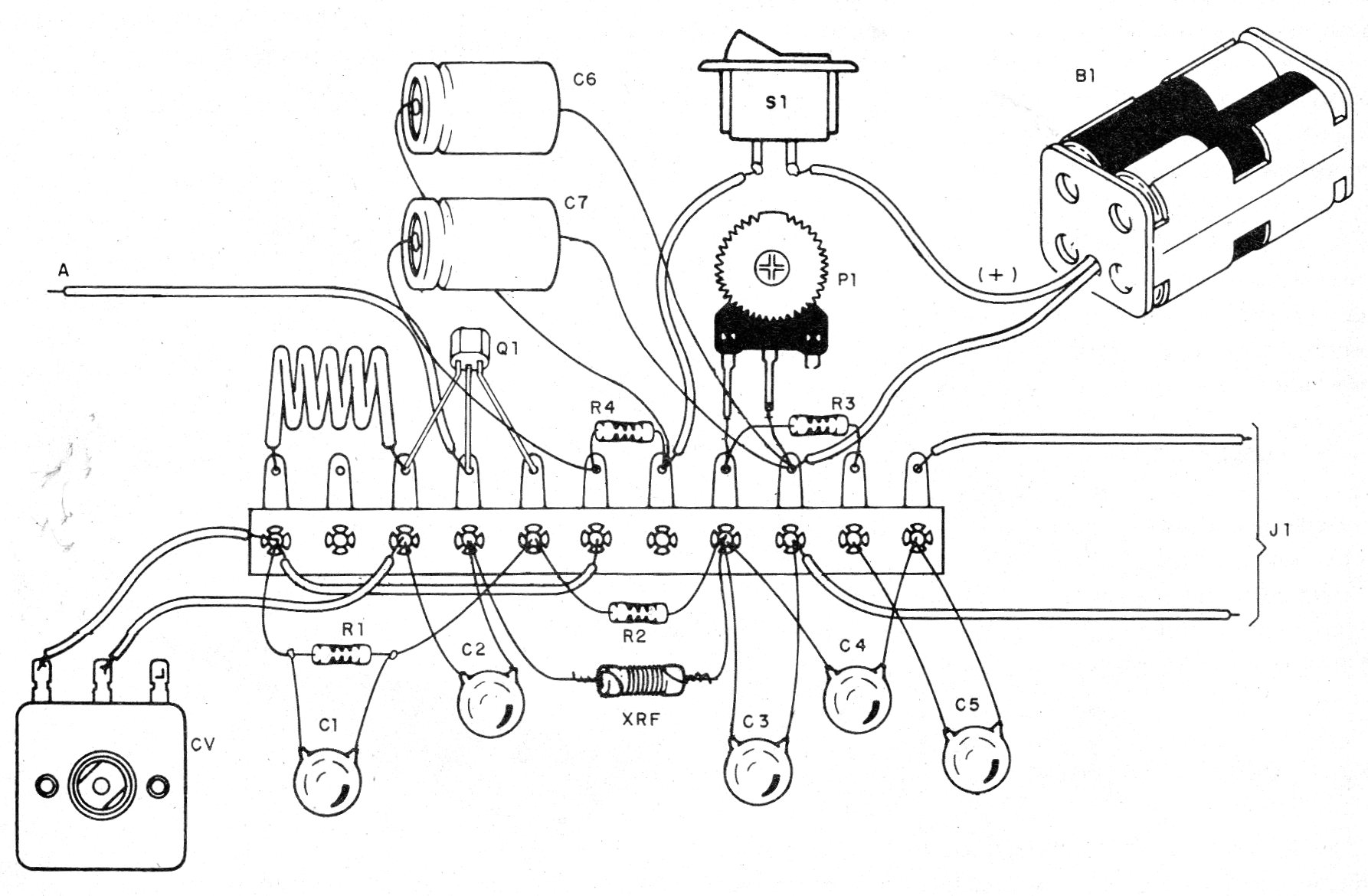

Un montaje simple puede ser "colgado" en un puente de terminales como se muestra en la figura 4.





Figura 4 - Montaje en puente de terminales
Figura 4 - Montaje en puente de terminales | Clique na imagem para ampliar |





Vea que en este montaje es muy importante mantener los terminales de los componentes cortos para que no ocurran inestabilidades.

   La conexión a la variable también debe ser muy corta, y este componente puede ser aprovechado de una radio FM fuera de uso.

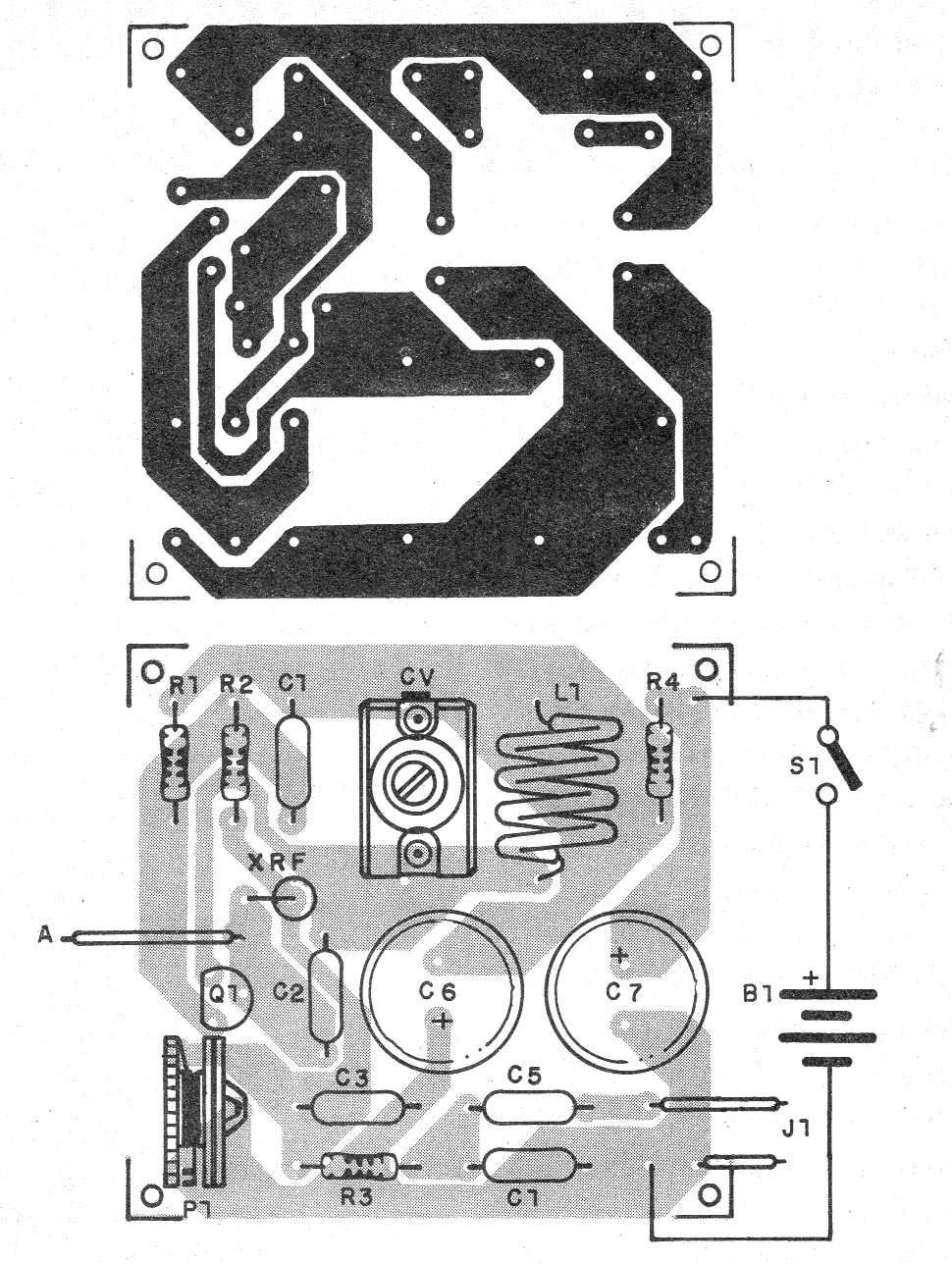

   Es mejor, sin embargo, hacer el montaje en una pequeña placa de circuito impreso, como muestra la figura 5.



   Figura 5 - Montaje en placa de circuito impreso
   Figura 5 - Montaje en placa de circuito impreso | Clique na imagem para ampliar |





En esta placa se muestra un trimmer de porcelana para la sintonía, pero se puede utilizar un trimmer redondo común, o aún, con más facilidad de uso, un capacitor variable como en el montaje en puente.

   La bobina depende del rango de frecuencias sintonizado, siendo enrollado con alambre esmaltado 26 o 28 en forma de 1 cm de diámetro sin núcleo, o aún cable telefónico rígido común.

   Tenemos entonces las siguientes posibilidades:

• 2 o 3 espiras - VHF de 100 a 150 MHz

• 4 espiras - FM de 88 a 108 MHz

• 5 o 6 espiras - VHF baja de 50 a 88 MHz

   En el montaje, observe la posición del transistor y la polaridad de los capacitores electrolíticos.

   Los resistores son de 1/8 W con cualquier tolerancia y los electrolíticos para 6 V o más de tensión de trabajo.

   Los capacitores más pequeños deben ser cerámicos y CV del tipo de baja capacitancia usado en radios FM.

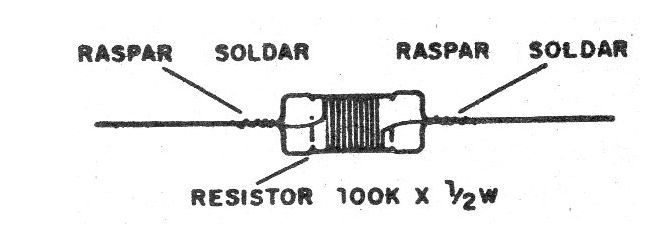

   XRF se puede enrollar en un resistor, como se muestra en la figura 6.



   Figura 6 - Detalles de XRF
   Figura 6 - Detalles de XRF | Clique na imagem para ampliar |





El resistor es de 100k a 1M con ½ W de disipación y el hilo puede ser bien fino 32 o 34 AEG, siendo enrolladas de 30 a 50 espiras.

   La antena puede ser del tipo telescópico de 60 a 120 cm.

   No utilice la antena más grande, ya que se pone en marcha el circuito, dificultando la sintonía.

   Para la entrada del amplificador, utilice un cable blindado.



Q1 - BF494 - transistores NPN de RF

L1 - Bobina - ver el texto

CV - capacitor variable - ver texto

C1 -10 nF - capacitor de cerámica

C4 - 4p7 F - capacitor de cerámica

C3 - 2n2 F - capacitor cerámico

C4 - 100 uF - 10 nF - capacitor de cerámica

C5 - 100 nF - capacitor de cerámica o poliéster

C6, C7 - 1u uF - capacitor electrolítico

R1 - 100 k ohms - resistor - marrón, negro, amarillo

R2 - 10 k ohms - resistor - marrón, negro, naranja

R3 - 3k3 ohms - resistor - naranja, naranja, rojo

R4 - 1 k ohms - resistor - marrón, negro, rojo

P1 - 47 k ohms - trimpot

S1 - Interruptor simple

B1 - 6 V - 4 pilas pequeñas

A - antena - ver texto

Varios:

Puente de terminales, soporte de pilas, caja para montaje, cable blindado con enchufe, hilos, soldadura, etc.
