Describimos en este artículo un sensible receptor super-regenerativo para el rango de FM y VHF usando sólo transistores comunes. El circuito tiene excelente sensibilidad, pudiendo captar estaciones a una distancia de muchos kilómetros.
Este receptor de FM y VHF experimental se puede utilizar tanto para capturar las estaciones de FM locales como las comunicaciones de la banda de VHF, incluyendo aeronaves, servicios públicos y otras.
El circuito funciona con tensiones de 3 a 6 V, y dependiendo de la bobina puede sintonizar frecuencias en el rango de 54 MHz a 150 MHz.
La salida de audio es en un pequeño altavoz con buena calidad de sonido.
Como funciona

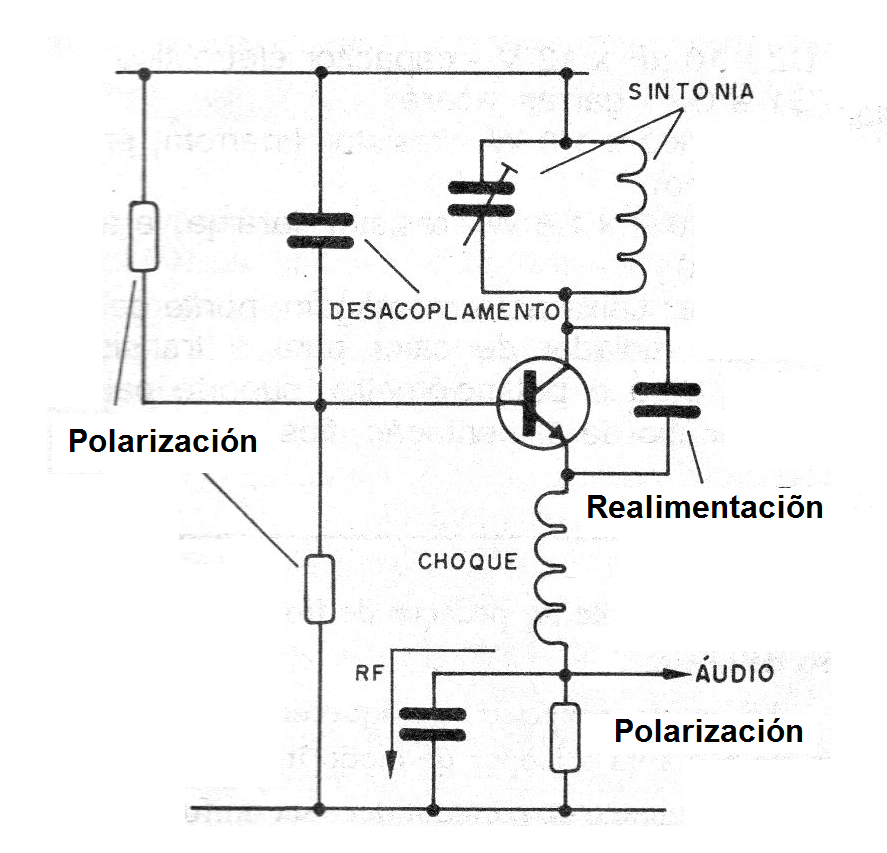

La base del circuito es un detector super-regenerativo cuyo circuito básico se muestra en la figura 1.
En este circuito, tenemos un transistor de alta frecuencia que puede oscilar en la frecuencia que deseamos recibir, pero eso no ocurre debido a la polarización.
El circuito es entonces polarizado por resistores de tal forma, que con los componentes inductivos y de retroalimentación se queda muy cerca de ese punto.
Cuando una señal es sintonizada por este circuito, es amplificado por el transistor hasta el punto en que la realimentación lo lleve a la oscilación.
De esta forma, se obtiene una enorme ganancia para el circuito en la frecuencia de la señal.
Esta señal amplificada, sin embargo, es bloqueada por el choque, lo que hace que el transistor haga su detección y el audio pase por este componente, apareciendo en la salida.
El condensador después del choque, sin embargo, desvía a la tierra la señal de RF que no deseamos más.
Con un circuito de sintonía adecuado, este circuito puede recibir señales de la banda de FM y VHF con gran sensibilidad.
En nuestro circuito, la señal de audio obtenida de esta etapa de detección es llevada a un amplificador de audio de dos transistores con excelente ganancia.
Este circuito tiene un control de volumen, que consiste en P1 y en su salida conectamos el altavoz.
Todo el circuito puede ser alimentado por tensiones de 3 a 6 V proveniente de dos o cuatro pilas pequeñas.
C1 hace el desacoplamiento de la baja tensión que alimenta la etapa detector y C8 desacopla la fuente de alimentación.
Montaje

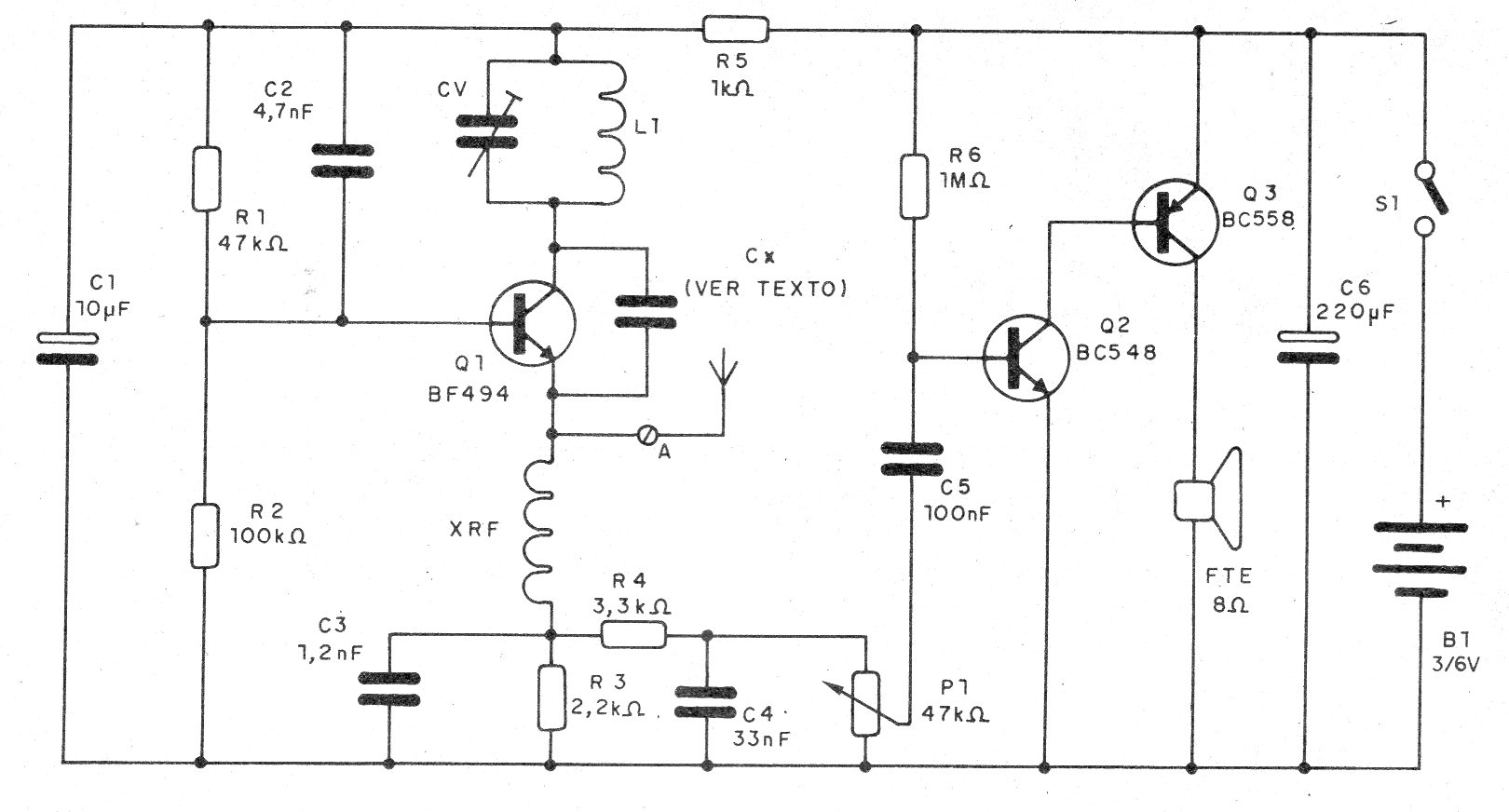

En la figura 2 tenemos el circuito completo del receptor.
Si bien la técnica de montaje en puente de terminales no es la mejor, se puede utilizar si se tiene cuidado de mantener los terminales de los componentes y las interconexiones, las más cortas posibles.

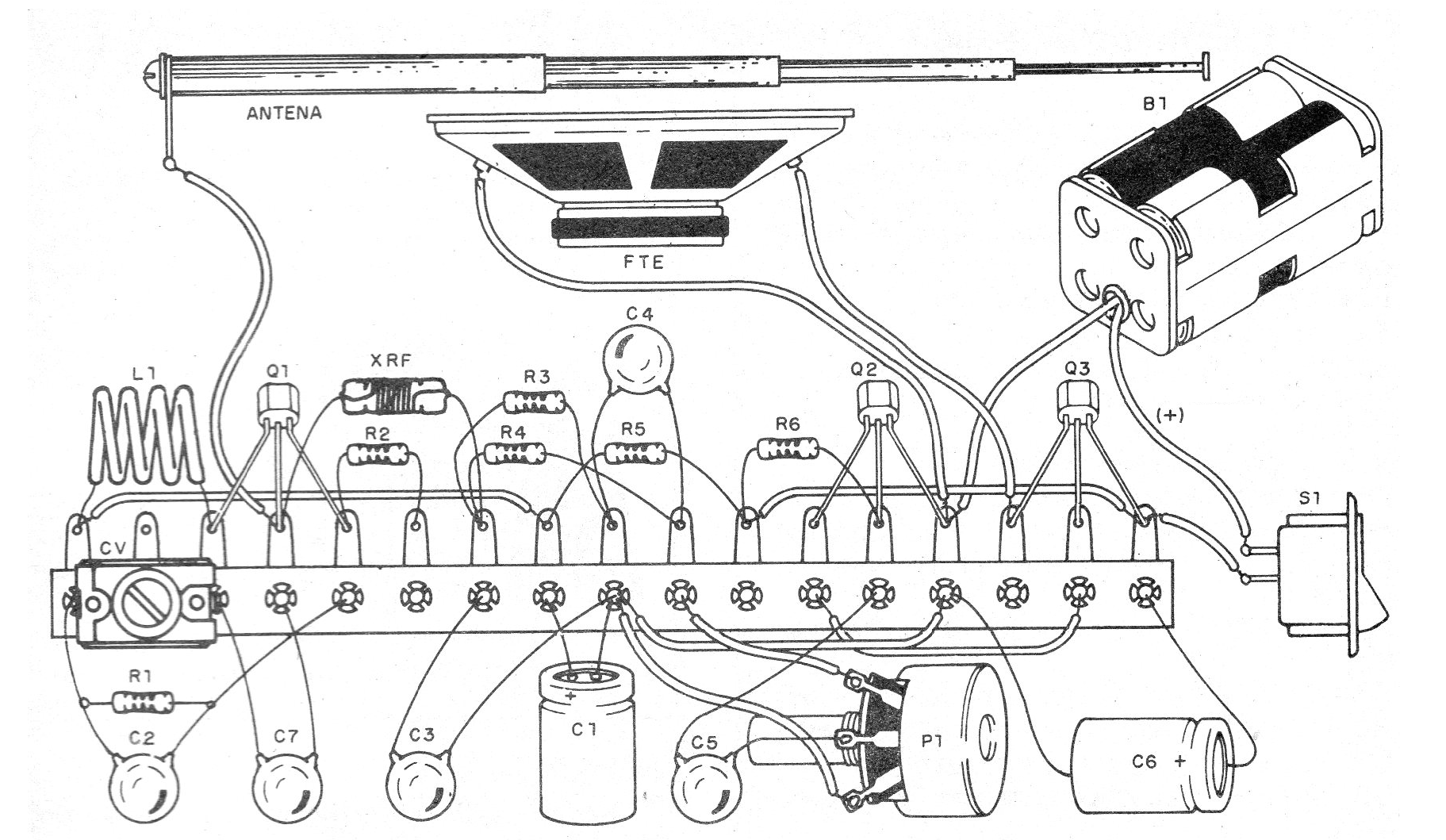

En la figura 3 tenemos la disposición de los componentes para un montaje en puente de terminales.
El mejor montaje, sin embargo, es el que hace uso de una placa de circuito impreso, cuando se obtiene mayor compacidad y mayor estabilidad.

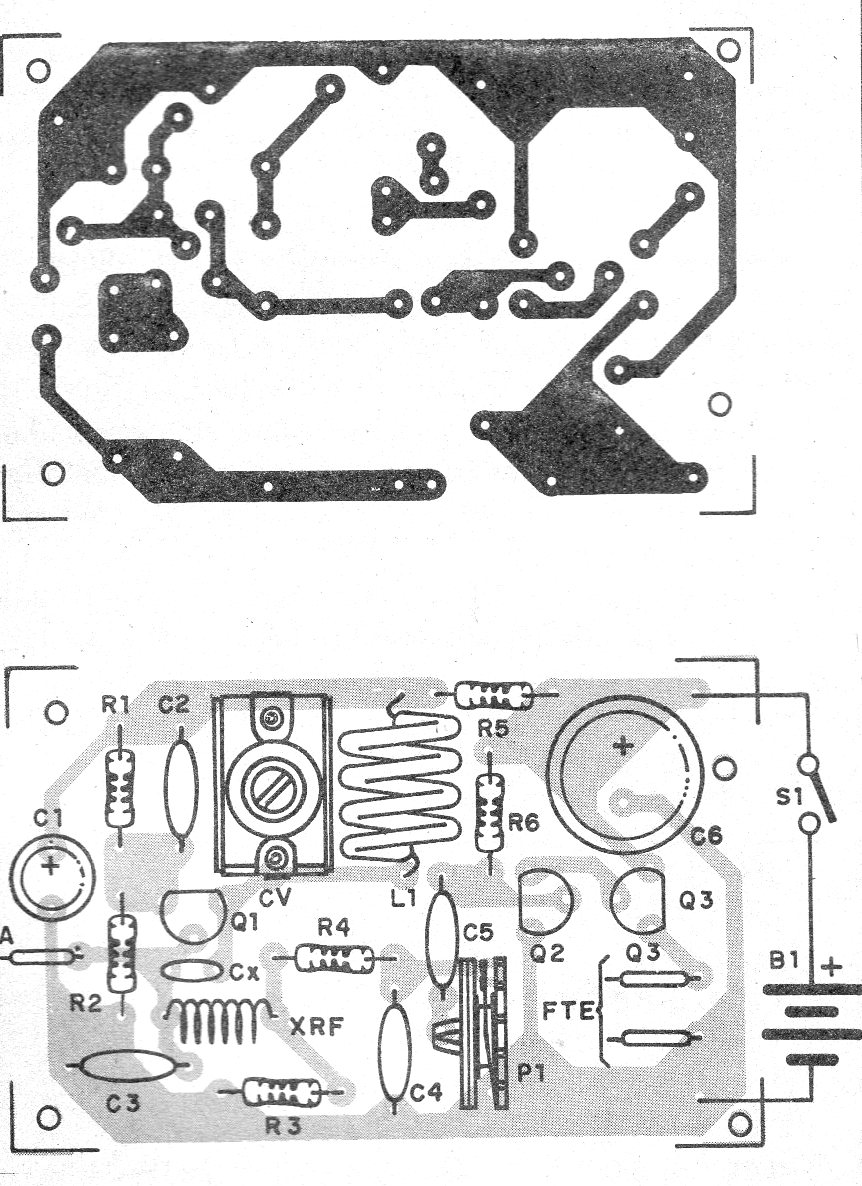

En la figura 4 se muestra la placa de circuito impreso para este montaje.
La bobina depende del rango de frecuencia que deseamos capturar.

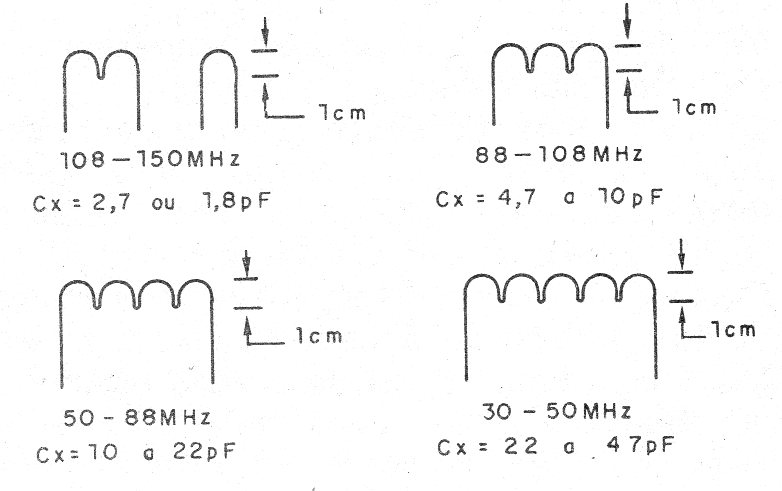

En la figura 5 tenemos las diversas opciones, con el uso de hilo rígido común como, por ejemplo, cable telefónico de par trenzado.
Si bien hemos mostrado en las figuras un trimmer antiguo de porcelana (ya difícil de obtener en el mercado) se puede utilizar un condensador variable de receptor de FM con conexiones cortas o un trimmer tubular de plástico.
La antena puede ser telescópica o un pedazo de hilo rígido grueso de 40 a 80 cm de longitud.
No utilice la antena más grande para no instabilizar el circuito.
El choque de RF XRF puede ser del tipo comercial de 47 uH a 100 uH o enrollado en un resistor de 100 k con 100 espiras de cable 32.
Los resistores son de 1/8 W y los condensadores de los tipos recomendados en la lista de materiales.
El altavoz puede tener de 5 cm a 10 cm de diámetro con impedancia de 4 a 8 ohmios.
Cx será de 10 pF para el rango de 54 a 70 MHz, 4,7 pF a 70 a 100 MHz (FM) y 2,7 pF para frecuencias superiores a 100 MHz.
Prueba y uso
Terminada el montaje, conecte el receptor y ajuste la sintonización y el volumen.
Se puede capturar alguna estación.
Un chido de fondo debe ocurrir si el circuito está oscilando normalmente, lo que puede ocurrir en el rango de VFH donde las emisiones ocurren de forma esporádica.
Explorando la pista, el lector descubrirá las frecuencias en que ocurren las comunicaciones en su región, principalmente entre aeronaves y torre de un aeropuerto.
Q1 - BF494 - transistores NPN de RF
Q2 - BC548 - transistores NPN de uso general
Q3 - BC558 - transistores PNP de uso general
FTE - 4 ó 8 ohms - 5 a 10 cm - Altavoz
S1 - Interruptor simple
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
L1 - Bobina - ver el texto
CV - trimmer o capacitor variable 3 30 pF o cerca
XRF - 47 a 100 uH - choque - ver texto
R1 - 47 k ohms - resistor - amarillo, violeta, naranja
R2 - 100 k ohms - resistor - marrón, negro, amarillo
R3 - 2,2 k ohms - resistor - rojo, rojo, rojo
R4 - 3,3 k ohms - resistor - naranja, naranja, rojo
R5 - 1 k ohms - resistor - marrón, negro, rojo
R6 - 1 M ohms - resistor - marrón, negro, verde
C1 - 10 uF - electrolítico
C2 - 4,7 nF - cerámico
C3 - 1,2 nF - cerámico
C4 - 33 nF- cerámico o poliéster
C5 - 100 nF - cerámico o poliéster
C6 - 220 uF - electrolítico
Cx - cerámico - ver texto
Varios:
Placa de circuito impreso o puente de terminales, soporte de pilas, antena, caja para montaje, hilos, soldadura, etc.
