En nuestro Curso de Electrónica estudiamos lo que son las ondas electromagnéticas y cómo éstas pueden ser producidas. Nos interesa en electrónica especialmente la parte del espectro electromagnético que corresponde a las ondas de radio. Estas ondas, cuya existencia fue prevista por Maxwell y comprobada por Marconi y Landel de Moura, hoy se utilizan en muchos sistemas de telecomunicaciones de uso diario como la radio, la televisión, etc. Lo que proponemos al lector en esta parte es el montaje de un medidor de intensidad de campo, es decir, un aparato que acusa la presencia de ondas electromagnéticas (ondas de radio) y mide su intensidad relativa.
El medidor de intensidad de campo que proponemos puede servir para comprobar el funcionamiento de pequeños transmisores de radio, micrófonos inalámbricos, walk-talkies, transmisores de radioaficionados y muchos otros.
Este aparato indicará la presencia de ondas de radio en el rango de frecuencias que va de 100 kHz, aproximadamente, hasta más de 100 MHz.
Muy simple de montar, el indicador de RF, o medidor de intensidad de campo, servirá para la realización de pruebas con equipos que generan ondas de radio.
La alimentación del circuito se realiza con dos pilas, y el uso de antena telescópica permite la operación fácil bajo cualquier condición.
Como funciona
Las ondas electromagnéticas, interceptadas por una antena telescópica, inducen una corriente de alta frecuencia que alcanza el circuito vía reactor de RF XRF.
Este choque de RF impide que las señales pasen a la línea de tierra del aparato, desviándolas hacia el diodo detector D1.
Después de la detección, la señal rectificada es amplificada por dos transistores en la configuración de Darlington, aumentando así en miles de veces su intensidad.
La señal se retira del emisor a través de una derivación del trimpot P1, siendo llevado al indicador que es un microamperímetro del tipo utilizado en VU de 0-200 uA.
El trimpot permite ajustar la corriente de reposo en el instrumento, es decir, el punto de indicación cero; Así, en presencia de señal de radio tendremos variaciones de tensión en P1 que hacen la aguja del instrumento deflexion.
La escala de este instrumento puede graduarse en términos de intensidad relativa de la señal.
Con base en un transmisor de potencia conocida, será fácil elaborar este tipo de escala.
Vea que el circuito no necesita de sintonía. El uso de un choque de RF permite la cobertura de toda la banda sin necesidad de sintonía.
Montaje
En la figura 1 tenemos el diagrama completo del aparato.
En la figura 2 tenemos su montaje, para principiantes y experimentadores, en puente de terminales.
Nada impide que los lectores que tengan la posibilidad de realizar este montaje en placa de circuito impreso lo hagan.
Los transistores son NPN comunes de uso general, y para el trimpot se admiten valores cercanos como 4k7 y 22 k.
El diodo D1 puede ser cualquiera de uso general de germanio. En la dificultad de encontrar el choque de RF listo, enrolle unas 100 o 200 vueltas de alambre fino (32 o 34 AWG) en un bastón de ferrita de 1 cm de largo y diámetro entre: 0,4 y 0,8 cm.
El instrumento es un VU-meter común de 200 uA o incluso un miliamperímetro de 0 a 1 mA.
Observe la polaridad de la conexión del soporte de pilas, así como del instrumento, pues, con una inversión, e1e tiende a deflexionar a la izquierda.
Ajuste y uso
Aproxime la antena telescópica de cualquier pequeño transmisor, pero sin tocar ninguna parte de su circuito, principalmente en la antena.
Una vez ajustado el trimpot para deflexión cero, debe tener su aguja de M1 movida cuando el transmisor se enciende.

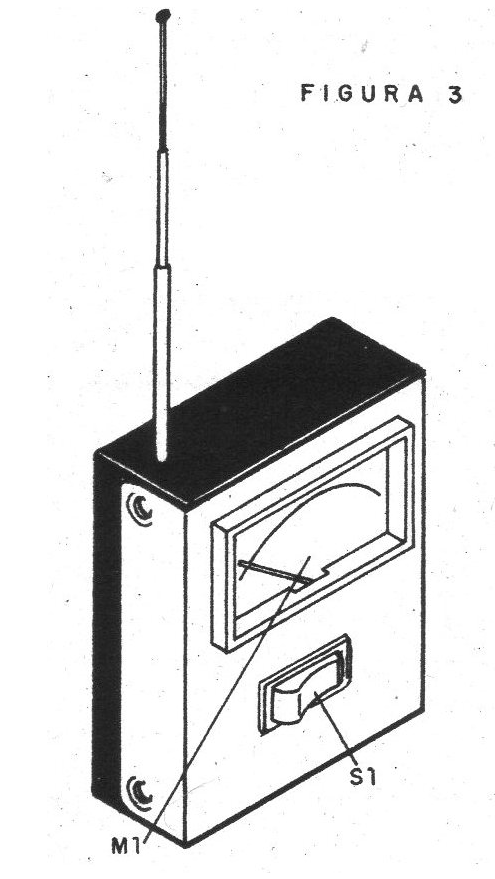

Comprobado el funcionamiento instale en una cajita conor a la de la figura 3.
Q1, Q2 - BC548 o equivalentes transistores NPN de uso general
D1 - 1N34 o cualquier diodo de germanio
P1 -10 k - trimpot
M1 - 0-200 uA - VU meter
S1 - Interruptor simple
B1- 3 V - 2 pilas
XRF - Choque de 47 uH a 500 uH
C1 -100 nF - capacitor de cerámica
R1 - 2M2 x 1/8 W - resistor (rojo, rojo, verde)
R2 - 10 k x 1/8 W - resistor (marrón, negro, naranja)
R3, R4 - 4k7 x 1/8 W - resistores (amarillo, violeta, rojo)
Varios: puente de terminales, soporte de pilas, antena telescópica, caja para montaje, hilos, soldadura, etc.
