Oscilador de 30 a 60 MHz (MIN015S)

Este circuito genera una señal en el faja superior de las ondas cortas y puede llegar a la banda VHF inferior, conforme la bobina elegida. Una posible implementación para el circuito es como inyector de señales que llegan al canal 2 de televisión o incluso un transmisor de control remoto de onda continua de un canal. Con un modulador de tono que podría haber extendido su aplicación a un control remoto multicanal.

La alimentación se puede hacer con 2 o 4 pilas pequeñas o una batería de 9 V. El uso de una pequeña antena (15-30 cm) el alcance como transmisor puede llegar a los 50 metros. Con la tensión de 9 V será aún mayor.

El transistor permite equivalentes como el BF495 o un de propósito general RF NPN. Para la señal de modulación de baja frecuencia se puede aplicar a través de un capacitor cerámico 10 a 470 nF en la base o el emisor del transistor, de acuerdo con su intensidad y frecuencia.

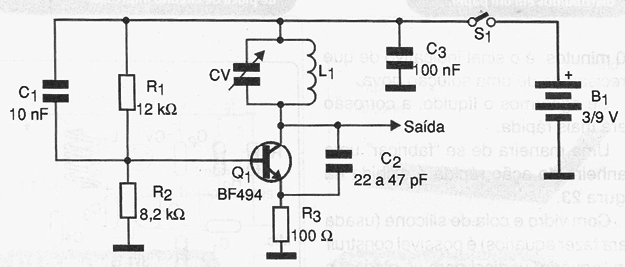

En la Figura 1 tenemos el diagrama completo del oscilador.





Figura 1 - Diagrama
Figura 1 - Diagrama

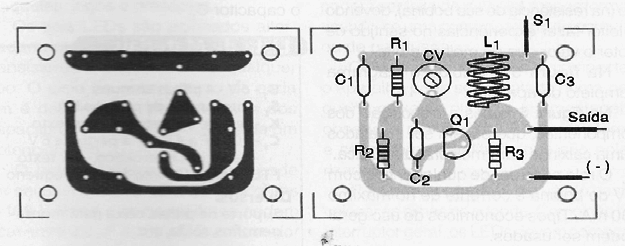

La disposición de componentes en una placa de circuito impreso se muestra en la figura 2. Una alternativa económica seria una placa de montaje universal o o incluso un puente de terminales recordando que para esta para la estabilidad las conexiones y terminales de los componentes deben ser lo más corto posible.





Figura 2 – Placa de circuito impreso
Figura 2 – Placa de circuito impreso





La bobina tiene vueltas de acuerdo con la banda de frecuencia y se enrolla con el alambre 18 al 22 en una forma de 1 cm de diámetro sin núcleo. Envuelva un lápiz como referencia. El número de vueltas como la frecuencia está dada por la siguiente tabla:



De 30 a 45 MHz - 9 vueltas

45 a 60 MHz - 6 bucles

60 a 100 MHz - 4 vueltas



El trimmer de ajuste (capacitor ajustable) puede tener cualquier capacidad máxima entre 20 a 50 pF y el condensador C2 tiene 22 pF para la banda 45-60 MHz y 33 pF y 47 pF para la banda 30-45 MHz.



Podemos experimentar el circuito ubicando en las proximidades una radio de onda corta o incluso un televisor sintonizado en el canal 2. En la radio la señal aparece en la forma de un sonido "puff" y la televisión como una interferencia en la imagen. La frecuencia de funcionamiento se fija en CV.



Semiconductores:

   Q1 - BF494 o equivalente - transistor NPN RF

   Resistencias: (1/8 W, 5%)

   R1 - 12 k Ω - marrón, rojo, naranja

   R2 - 8.2 k Ω - gris, rojo, rojo

   R3 - 100 Ω - marrón, negro, marrón



Capacitores:

   C1 - 10 nF - cerámica

   C2 - 22 pF a 47 pF - Cerámica - véase el texto

   C3 - 100 nF - Cerámica

   CV - capacitor de ajuste - véase el texto



Varios:

   L1 - Bobina - véase el texto

   S1 - Interruptor sencillo

   B1 - 9.3 V - Las pilas o baterías

   Terminales Puente, titular de la batería o el conector de la batería, cables, caja para el montaje, soldadura, etc.
