Oscilador Hartley para R (MIN035S)

El circuito que se presenta es muy simple, pero puede generar señales de 100 kHz a 10 MHz, proporcionando la base para pequeños transmisores o proyectos de generación de señal.

El transistor utilizado es un BC548 que funciona bien en la gama de frecuencias indicada y aún más, pero también se puede utilizar transistores de RF como el BF494 o bf495.

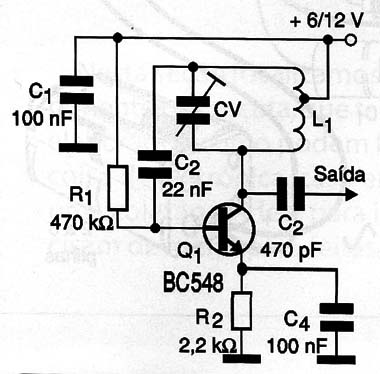

En la figura 1 tenemos un diagrama completo del tipo oscilador Hartley, ya que la retroalimentación se lleva a cabo por una derivación en la bobina.

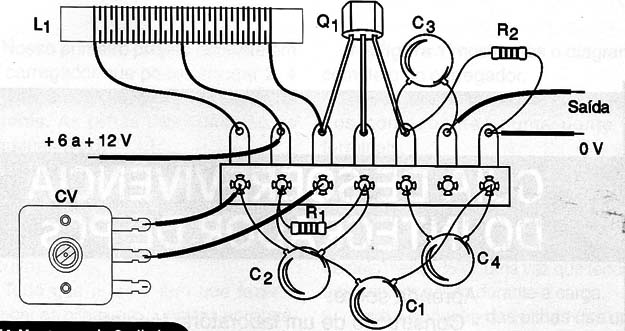

En la figura 2 tenemos la disposición de los componentes en un pequeño puente de terminales, que puede ser instalado en una caja de plástico.












Por supuesto, el mismo circuito también se puede montar en una matriz de contacto o una placa de circuito impreso.

Para generar señales de 100 a 500 kHz L1 consiste en 300 vueltas de alambre 28 en una barra de ferrita de 1 cm de diámetro y 20 cm de longitud o casi. La derivación se toma en el centro de la bobina. Para el rango de OM entre 500 kHz y 1,5 MHz, es posible utilizar el mismo hilo, pero que arrolla 100 vueltas con toma central. Para las bandas de onda corta, de hasta 10 MHz, utilizase 30 a 50 vueltas con una salida central.

El capacitor variable CV puede ser encontrado en cualquier radio de las ondas medias y cortas. No utilice variable de FM (capacitancia más pequeño), pues rango de cubierta es más pequeño.

Los condensadores fijos son de cerámica y las resistencias e 1/8 W.

La alimentación puede ser hecha por la fuente o las baterías. El consumo es del orden de unos pocos miliamperios y la señal tiene pocos miliwatts de energía, pero puede ser captado en las radios colocados en las inmediaciones.

Para la modulación se puede conectar un micrófono piezoeléctrico (cápsula) entre la base del transistor y la alimentación negativa.



Q1 - BC548 o equivalente - transistor NPN de propósito general

L1 - Bobina - véase el texto

CV - condensador variable - véase el texto

R1 - 470 k ohmios x 1/8 W - Resistencia - amarillo, violeta, amarillo

R2 - 2.2 k ohmios x 1/8 W - Resistencia - rojo, rojo, rojo

C1-C4 - 100 nF - condensadores cerámicos

C2 - 22 nF - condensador cerámico

C3 - 470 pF - condensador cerámico



Varios:

Puente terminal, alambre esmaltado 28 o por ahí, barra de ferrita, y el soporte de la batería de 6 V fuente de caja de montaje, alambre, soldadura, etc.
