Curso Básico de Reparación – 1 (CUR4001S)

Lo que se necesita para reparar

El montaje de un taller que es capaz de reparar cualquier tipo de aparato electrónico es una inversión de costo razonable, especialmente si el lector desea trabajar con las tecnologías más modernas que involucran los llamados componentes SMD (para montaje en superficie).

Sin embargo, lo que pocos saben es que con relativamente pocas herramientas e instrumentos, con una pequeña inversión, podemos tener un pequeño taller capaz de reparar una buena cantidad de aparatos electrónicos de tecnologías más tradicionales, y todavía hay una buena cantidad de ellos en funcionamiento, siendo sometidos a la rotura.

Tres tipos de equipos deben estar en el taller de reparaciones, además, por supuesto, del lugar de trabajo que puede ser de una mesa simple a un conjunto de ellos en una habitación más amplia.



1. Herramientas

En la figura 1 tenemos las herramientas básicas para los trabajos electrónicos más comunes.

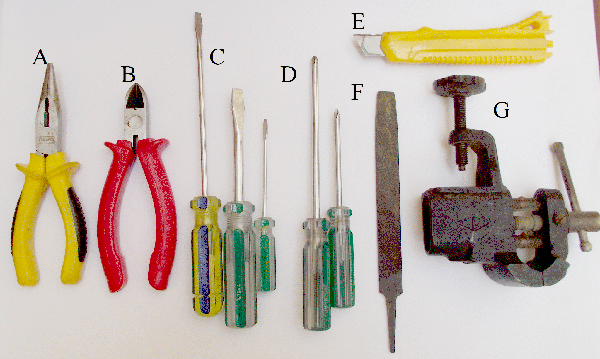

Figura 1 - Las herramientas principales del reparador
Figura 1 - Las herramientas principales del reparador





(a) Alicates de corte laterales - usados en los cortes de alambres , los terminales componentes, la extracción del componente, etc.



(b) Alicates de punta fina (boquilla de pato) - se utilizan para manipular los cables y los componentes en la posición de soldadura, recoger las piezas en lugares difíciles, tirar o extraer componentes.



(c) Destornilladores - sugerimos que el lector tenga al menos 3 de ellos, de diferentes tamaños, de acuerdo con los tornillos que se encuentran en los auriculares.



(d) Destornillador de cruceta - muchos artefactos usan tornillos con cabeza rañurada, tales como computadoras, y deben ser removidos y colocados con este tipo de llave. Uno pequeño y uno grande o todavía un sistema de todos los tamaños debe ser parte de la herramienta del reparador.



(e) El estilete (o navaja) - se utiliza para pelar los alambres, raspado de terminales o placas, etc.- podemos utilizar para esta función uno del tipo con las láminas retractables, un navaja o aún una hoja de afeitar que se ha preparado con un pedazo de cinta aislante en el lugar para sostener.



(f) Lima pequeña - esto puede ser de un solo tipo plano, o si el lector quiere, más de una (media caña, triangular, plana, etc.).



(g) Morsa - este pequeño torno de banco o morsa, debe ser del tipo que se fijará en el borde de la cubierta que sirve para sujetar las piezas que deben ser cortadas, sometidas a esfuerzos, perforadas, etc.



(h) Taladro - este puede ser eléctrico o incluso manual con taladros entre 0,8 mm a 1/4 "o más grande.



Por supuesto, además de estos, hay muchas otras herramientas complementarias, algunas de gran utilidad y otras sofisticadas que se pueden citar como: martillo, desoldador de placas de circuito impreso, sierra de calar o cortador de placa, pelacables automático, extractor de circuito integrado, alicates de presión, desoldador, etc.





2. El Soldador

Los principales trabajos electrónicos incluyen soldadura y desoldadura de componentes. Para ello se utiliza un hierro especial que normalmente se calienta a partir de la potencia de la red local, es decir, se enchufa en una toma de corriente, aunque hay tipos que utilizan baterías recargables (planchas inalámbricas).

Esta tenaza tiene la estructura indicada en la figura 2.





Figura 2 – El hierro del soldador común
Figura 2 – El hierro del soldador común





La resistencia interna calienta la punta, que normalmente alcanza la temperatura de trabajo después de 4 a 10 minutos de enchufado.

Para el trabajo de reparación común es recomendable tener al menos una plancha de potencia pequeña (20 a 30 watts) para la red 110 V o 220 V según su ubicación.

Si existe la posibilidad, el técnico también debe contar con un hierro más grande (50 a 100 watts) para las obras más pesadas.

La pistola de tipo soldador es una herramienta más sofisticada y mucho más caro, que consiste en más de un lujo que una necesidad para el principiante.

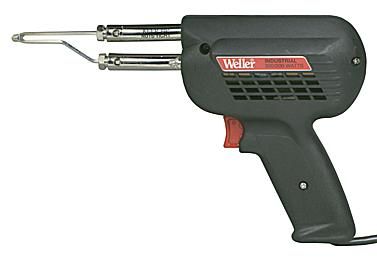

   Figura 3 – Una pistola de soldar
Figura 3 – Una pistola de soldar





De hecho, no recomendamos este tipo de soldador que puede quemar algunos componentes más delicados como los utilizados en las computadoras y otros equipos modernos, que son sensibles a la tensión que se aplica en la punta de la pistola soldadora.

El uso del hierro de soldador es simple, pero si el lector no sabe o todavía no tiene práctica vea cómo proceder:



a) Caliente la plancha durante unos 5 minutos.

b) Si nunca ha sido utilizado o ha sido usado durante mucho tiempo, limpie su punta con un papel de lija o lima, formando un área de cobre vivo (sin óxido) donde la soldadura pueda adherirse.



c) Junte la soldadura en su lugar para que se derrita y "moje" la punta. Esta operación se llama "sellar la punta del hierro" la punta del hierro de soldar se muestra en la figura 4.

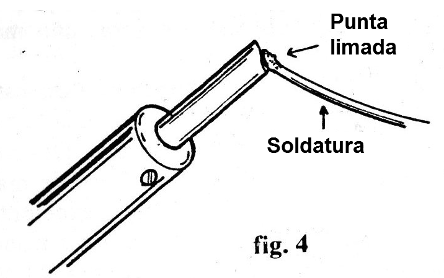

  Figura 4 – Sellando la punta de un soldador
Figura 4 – Sellando la punta de un soldador





d) Para soldar dos componentes o un componente en una placa de circuito impreso, junte la punta del hierro en el lugar donde se debe hacer la juntura y caliéntelo durante unos segundos.

e) A continuación, junte la soldadura en su lugar (¡no en el hierro!) de modo que se derrita y forme una "burbuja" envolviendo el terminal del componente (o componentes) y el sitio de la soldadura.



f) Quite el hierro y sin permitir que los componentes se muevan espere unos segundos hasta que la soldadura se solidifique.



La soldadura bien hecha ' lisa y no debe ser irregular ni tener excesos. La soldadura utilizada en las obras electrónicas está formada por estaño y plomo en la proporción de 60 por 40 por lo que también se llama soldadura 60/40 o simplemente "soldadura para radio" o "soldadura para transistores".

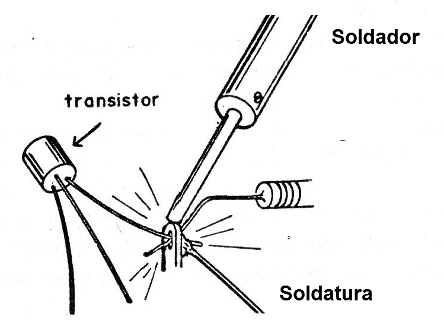

Figura 5 – Soldadura de un transistor en un terminal
Figura 5 – Soldadura de un transistor en un terminal





Esta soldadura se puede adquirir en tubos, tarjetas o incluso en Bobinas de 1 kg, como se muestra en la figura 6.



Figura 6 – Dos formas en las que encontramos la soldadura en hilo
Figura 6 – Dos formas en las que encontramos la soldadura en hilo







3. Instrumentos

Hay docenas de herramientas de utilidad en la reparación de aparatos electrónicos. Sin embargo, algunos están tan especializados que sólo sirven para tipos específicos de equipos. Como esta guía tiene como objetivo el trabajo más general posible, vamos a dar sólo aquellos que tienen una gama más amplia de aplicaciones. Estos aparatos son:



A1- Probador de Continuidad

El probador de la continuidad se utiliza para comprobar si un componente, un circuito, un alambre o un elemento de conexión conduce la corriente (tiene continuidad) o no conduce la corriente (no presentando continuidad).

Los probadores de continuidad pueden sonar cuando la continuidad es revelada por un toque audible o aún puede ser visual cuando la continuidad es revelada por la iluminación de un LED o una lámpara.

En la figura 6 tenemos un probador de continuidad que el lector puede montar muy fácilmente. El probador visual es el más simple, pero en el sitio web del autor hay varios tipos con indicación auditiva (emitir sonido).

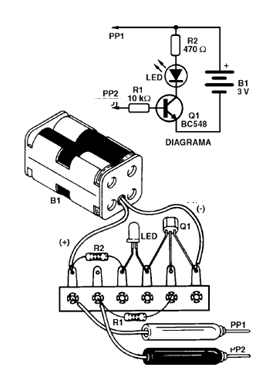

   Figura 6 – Un probador visual simple de la continuidad
Figura 6 – Un probador visual simple de la continuidad





Para utilizar el probador el procedimiento es el siguiente:



Uso:

Juntamos las puntas de prueba en el componente, alambre, circuito o elemento que se debe probar.

Si hay continuidad (baja resistencia o paso de corriente) el LED se enciende (o hay emisión sonora si el probador es auditivo). Si no hay continuidad no tenemos ni el sonido ni la iluminación del LED.



Atención: En la electrónica no siempre el hecho de que hay continuidad significa ser bueno y no ser malo. Hay tantos componentes que son buenos cuando hay continuidad (el LED se enciende o hay sonido) como componentes, donde el estado del mal se indica por la presencia de continuidad (encienda el LED o el sonido).



Para aprender a probar cada componente dedicamos un capítulo especial de esta guía. En caso de duda ¡consúltelo!



A2 - Multímetro

El multímetro, multitester, tester o VOM es el más útil de todas las herramientas de reparación. Es un instrumento de medida, que en la versión analógica más simple tiene un puntero indicador (o digital) que indica valores de varias magnitudes eléctricas en una escala múltiple.



De esta manera, el multímetro se puede utilizar para medir resistencias (ohms), tensiones alternas o continuas (AC volts o DC volts), así como corrientes (amperes, mil amperes y micro amperes), además de otros según el tipo. En la figura tenemos un multímetro analógico y un digital.

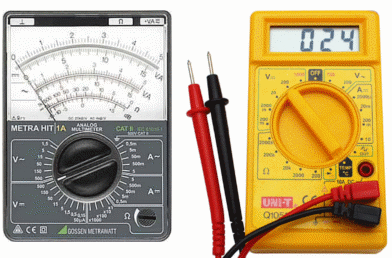

   Figura 7 – Un multímetro analógico y un multímetro digital
Figura 7 – Un multímetro analógico y un multímetro digital





Los multímetros comunes en el mercado especializado tienen manuales de uso pequeños que, sin embargo, no dicen mucho acerca de la prueba de los componentes o el empleo en la reparación. Son folletos mucho más básicos que verdaderos guías.

Como el multímetro es un instrumento de 1.001 utilidades, para saberlo todo, recomendamos la lectura de obras especializados como los libros (Cómo Probar Componentes en 4 Volúmenes) del mismo autor de esta guía.

En aquellos libros el lector tendrá cientos de usos para el multímetro que consiste en un excelente complemento a esta guía.

Sin embargo, sólo con esta guía es todavía posible utilizar en una buena cantidad de casos el multímetro en localizar problemas y detectar defectos de componentes y circuitos.

Para utilizar el multímetro tenemos 3 procedimientos básicos:



A2a - Medidas de resistencias

Junte una punta de prueba en la otra y ponga a cero el instrumento (si es análogo) actuando sobre el botón pequeño que existe para este propósito hasta que el puntero marque cero en la escala de ohms (resistencias). El selector de báscula debe estar en la posición adecuada a la prueba a realizar: x1, x10, x100 o x1k.

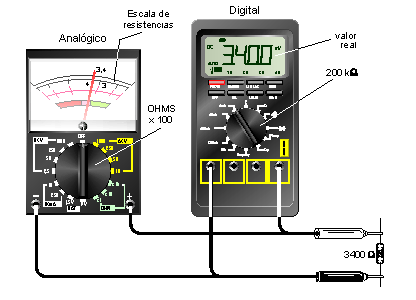

Figura 8 – Midiendo la resistencia de  un resistor
Figura 8 – Midiendo la resistencia de un resistor





Recordamos que los multímetros digitales no necesitan ser reinicializados.

Después de esta operación, junte de las sondas en el elemento que se probará. El elemento (componente o conjunto de ellos) debe desconectarse de cualquier circuito o alimentación. El valor medido se lee en la escala correspondiente.

* Resistencias entre 0 y 10 K ohms se consideran "continuidad".

* Resistencias por encima de 100 k ohms se consideran "sin continuidad" o "circuito abierto".



A2b - Mediciones de Tensión

Seleccione la escala adecuada y si la tensión es continua (CC) o alterna (AC). Junte los puntos donde se desea la medida de tensión, como se muestra en la figura 9.

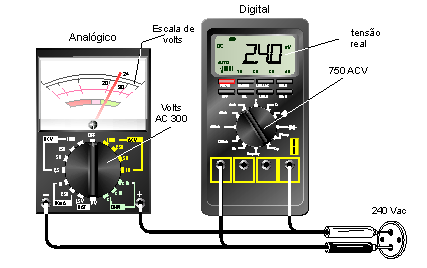

Figura 9 – Medición de la tensión en un enchufe
Figura 9 – Medición de la tensión en un enchufe





En este tipo de funcionamiento se debe conectar la unidad en análisis y, en el caso de tensiones continuas, debe observarse la polaridad de las sondas. Si hay un revés accidental de las extremidades no hay peligro al aparato, pero notaremos que la aguja del instrumento tiende para moverse al lado incorrecto.

Algunos multímetros tienen una pequeña llave que invierte la polaridad interna del circuito cuando ocurre sin la necesidad de invertir las sondas.

Si la aguja excede el extremo de la balanza, elija otro valor (inferior) más alto.



A2c - Mediciones de Corrientes

Las medidas de corrientes no son muy comunes en el trabajo práctico. Si es necesario, debe hacerse como se muestra en la figura 10.



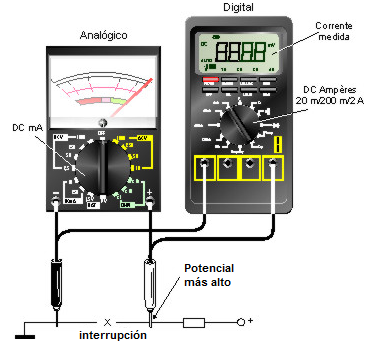

Figura 10 – Medición de la tensión en un circuito
Figura 10 – Medición de la tensión en un circuito





El componente, circuito o aparato analizado debe conectarse en serie con el instrumento. La balanza debe ser escogida apropiadamente de acuerdo con la intensidad de la corriente prevista y la polaridad de las sondas debe ser observada.



Atención: NUNCA haga una medida de corriente sin asegurarse de que la unidad analizada este curto.

Decimos que el aparato está en cortocircuito cuando algún problema interno causa corriente excesiva. Este exceso de corriente tiene como causa un calentamiento muy grande acompañado por la quema de componentes y el conocido "desbordamiento" que ocurre cuando lo conectamos a un tomacorriente, o incluso al disparo del fusible.



A3 - Inyector de señales

Se trata de un aparato elemental muy útil en las pruebas de equipo que tienen pasos que amplifican los sonidos o que aún funcionan en la recepción de señales de radio (AM, VHF, FM, etc.).

Un inyector de señales no es más que un pequeño oscilador normalmente alimentado por baterías, y genera un signo que simula el funcionamiento del aparato analizado. En la figura 11 tenemos un ejemplo de un inyector de señales.

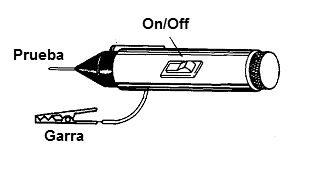

Figura 11 – Un inyector de señal común
Figura 11 – Un inyector de señal común





La aplicación de los señales de esto inyector en el aparato analizado debe ocurrir su amplificación. Haciendo esto paso a paso, podemos llegar a aquellos que no funcionan y así encontrar la causa de los problemas.





Uso:

Para utilizar el inyector se conecta la garra a la tierra (negativo de la alimentación) del aparato analizado y se tocará la punta del inyector en la entrada y salida de cada paso y en todos los puntos donde la señal sea alta o baja frecuencia, como en el ejemplo de la figura 12 donde tenemos los puntos de inyección en un amplificador de audio.

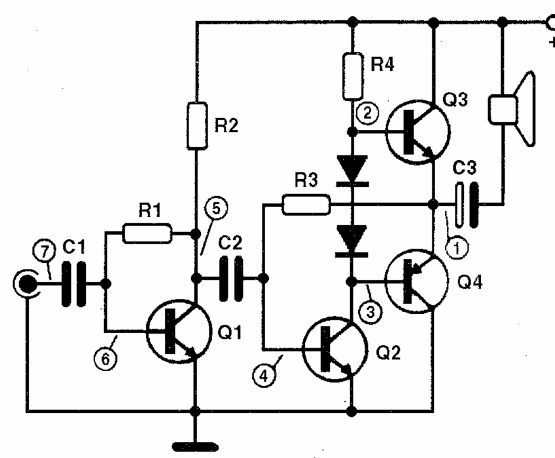

  Figura 12 – Puntos de inyección de señal en un amplificador
Figura 12 – Puntos de inyección de señal en un amplificador





El procedimiento normal es hacer esto desde el altavoz (1 - paso final) hacia el paso de entrada (7 - antena, entrada del cabezal del grabador, micrófono, etc.). En el punto donde la señal deja de ser reproducida es el paso deficiente.





A4 - Seguidor de la señal

El seguidor de señal es un amplificador pequeño que puede rastrear la ruta de una señal de radio o audio a través de las diferentes etapas de un aparato. En la figura 13 tenemos el diagrama de un seguidor y los puntos de rastreo de la señal en una radio AM.

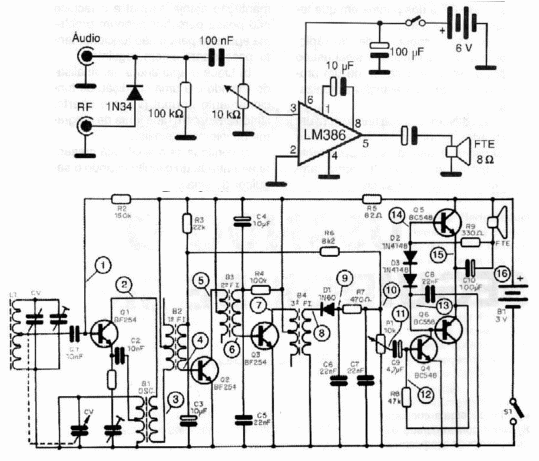

Figura 13 – El seguidor de la señal y los puntos de uso en un receptor de radio
Figura 13 – El seguidor de la señal y los puntos de uso en un receptor de radio





A partir de la entrada del aparato seguimos la señal hasta el punto en que desaparece. Entonces hemos llegado a la etapa que presenta discapacidad.

En los seguidores de las señales normalmente tenemos una entrada para señales de audio y una entrada (con un detector de diodos) para señales de radio.



Uso:

Simplemente conecte la garra o el polo de tierra del seguidor al polo de tierra (negativo de la fuente) del aparato analizado.

A continuación, con la punta vamos a tocar la entrada y salida de cada etapa de la unidad analizada hasta llegar al punto donde no se produzca más reproducción de la señal o que ocurra de manera deficiente.

Entonces habrá llegado al escenario con el problema.

El seguidor está conectado desde la entrada de señal hacia la salida, es decir, hacia el auricular o el altavoz. La señal se hace más fuerte a medida que nos acercamos al altavoz.
