TLV7031 y TLV7041 Comparadores nanoPower de baja tensión (ART801S)

En la sección de componentes en COM809S anunciamos la disponibilidad por Mouser Electronics de los componentes TLV7031 y TLV7041 de Texas Instruments. Estos componentes consisten en comparadores de tensión de baja tensión y muy bajo consumo en envoltorios muy pequeños de sólo 0,8 x 0,8 x 0,4 mm. En este artículo detallamos algunas de sus aplicaciones.

Los comparadores de tensión simple TLV7031 y TLV7041 se suministran en envoltorios SOT23 y SC70 con una corriente quiescente de sólo 335 nA y una banda de tensiones de funcionamiento de 1,6 V a 6,5 V.

Por sus dimensiones y consumo, estos comparadores son ideales para aplicaciones alimentadas por batería. La salida puede suministrar o drenar algunos miliamperios de corriente lo que permite su utilización directamente en el accionamiento de LEDs.

En el enlace http://www.ti.com/lit/ds/symlink/tlv7041.pdf puede obtenerse el datasheet completo con información para su uso y curvas de rendimiento.

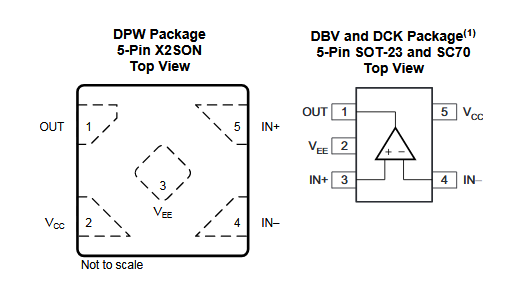

En la figura 1 tenemos la envoltura de estos componentes.



Figura 1 - Envoltura
Figura 1 - Envoltura



En el datasheet las funciones de los pinos se detallan.

También tenemos información sobre los máximos absolutos y características eléctricas.

En la figura 2 tenemos un circuito de aplicación en una configuración inversora con histéresis.



Figura 2 - Inversor con histéresis
Figura 2 - Inversor con histéresis



Los cálculos de los componentes para esta configuración se detallan en el datasheet.

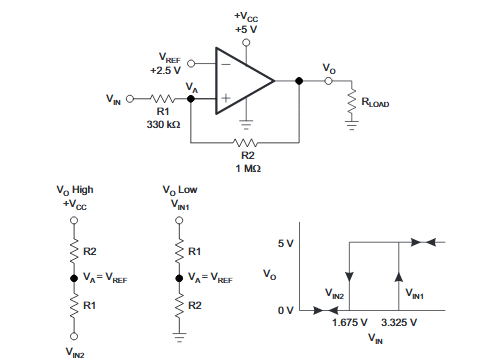

Una aplicación no inversora con histéresis se muestra en la figura 3.



Figura 3 - No-inversor con histéresis
Figura 3 - No-inversor con histéresis

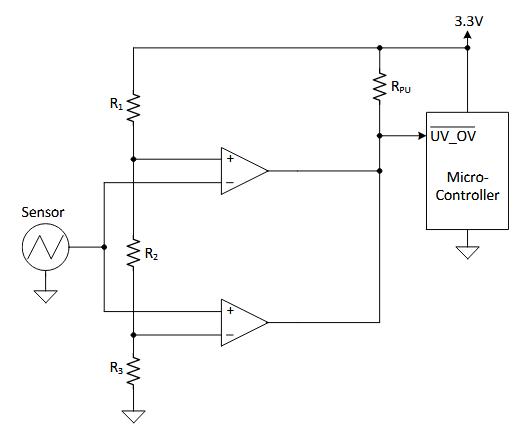

En la figura 4 tenemos un comparador de ventana con el TLV7041.



Figura 4 - Comparador de ventana
Figura 4 - Comparador de ventana

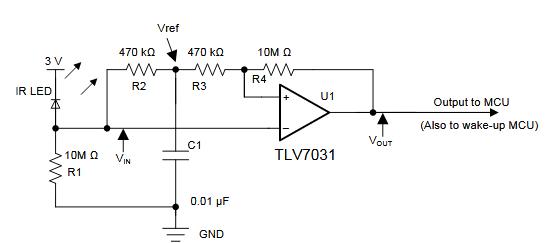

Completamos nuestra serie de circuitos de aplicaciones con un receptor infrarrojo analógico usando el TLV7031.



Figura 5 - Receptor infrarrojo
Figura 5 - Receptor infrarrojo



Más circuitos de aplicación se pueden obtener en el datasheet y si el lector desea más información sobre la compra de estos comparadores en Mouser Electronics acceda al enlace: https://br.mouser.com/new/Texas-Instruments/ti-tlv7031-tlv7041- comparadores /

El datasheet de Texas Instruments es de 2017.
