WPMDM 1500602 Módulo de Potencia Step Down (ART775S)

En su amplia gama de productos Wurth Elektronik posee módulos de potencia del tipo VDRM, es decir, Variable Step Down Regulator mode para tensiones de salida de 0,8 a 6 V con corriente de 5 A como el enfocado en este artículo.

Disponibles en el Mouser en el enlace https://www.mouser.com/Power/DC-DC-Converters/_/N-brvxe?Keyword=wurth&FS=True  ellos pueden ser analizados por el datasheet. Por lo tanto, para el WPMDM 1500602, el datasheet completo se puede descargar en: https://www.mouser.com/ds/2/445/171050601-336102.pdf  .

El módulo elegido puede operar con tensiones de entrada de 6 V a 36 V y tiene tensiones de salida de 0,8 a 60 V con una corriente máxima de 5 A.

La envoltura es el TO263-7EP mostrada en la figura 1.



Figura 1
Figura 1

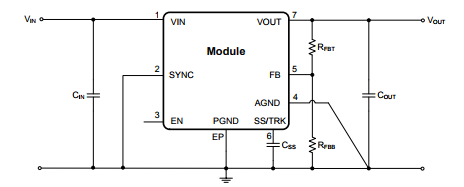

La potencia de salida es de 30 W y la eficiencia alcanza el 92%. El circuito típico de una aplicación con este módulo se muestra en la figura 2.



Figura 2
Figura 2



Los valores de los resistores determinan la tensión de salida, siendo calculados según el procedimiento indicado en el datasheet.

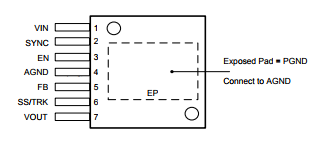

La figura 3 muestra los pinos. Las funciones de los pernos se detallan en el datasheet.



Figura 3
Figura 3



Las tablas y gráficos con las características eléctricas, máximos y curvas de rendimiento se pueden encontrar en el datasheet.

También se puede encontrar un procedimiento paso a paso para el cálculo de todos los componentes de una aplicación práctica.

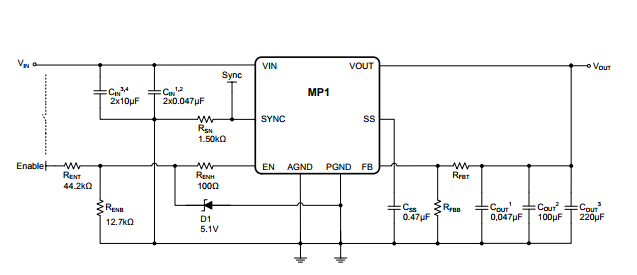

Completamos con un circuito completo de una aplicación DC-DC de 5 A.



Figura 4
Figura 4
