Controlador de LEDs de 200W con Corriente Constante Meanwell (ART773S)

En las aplicaciones que involucran la alimentación de gran cantidad de LED como, por ejemplo, en iluminación y decoración, fuentes apropiadas con características de tensión y corriente constantes son importantes. Muchos productos existen en el mercado atendiendo a estas necesidades y nuestro destaque va a la serie de LED Drivers HBG-200 de Meanwell.

El LED controlador de la serie HBG-200 de Mean Well, cuyo datasheet se puede acceder en: http://www.meanwell.com/webapp/product/search.aspx?prod=HBG-200(DA)  , proporciona tensión y corriente constantes con una capacidad para alimentar 200 W de LEDs.

Los componentes de esta serie se pueden adquirir en Mouser Electronics en el enlace: https://www.mouser.com/Optoelectronics/LED-Lighting/_/N-74g9t?Keyword=meanwell&FS=True  .

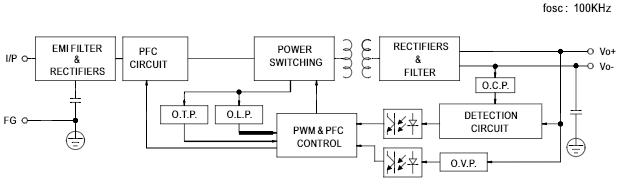

En la figura 1 tenemos el diagrama de bloques de este controlador que consiste en una fuente conmutada con características optimizadas para la alimentación de LEDs. La frecuencia de conmutación es de 100 kHz.





Figura 1
Figura 1





El aspecto de este controlador se muestra en la figura 2.



Figura 2
Figura 2

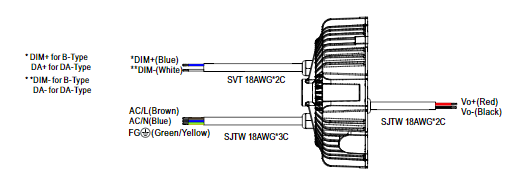

En la figura tenemos el modo de hacer el ajuste de la intensidad de la corriente conforme la aplicación deseada.

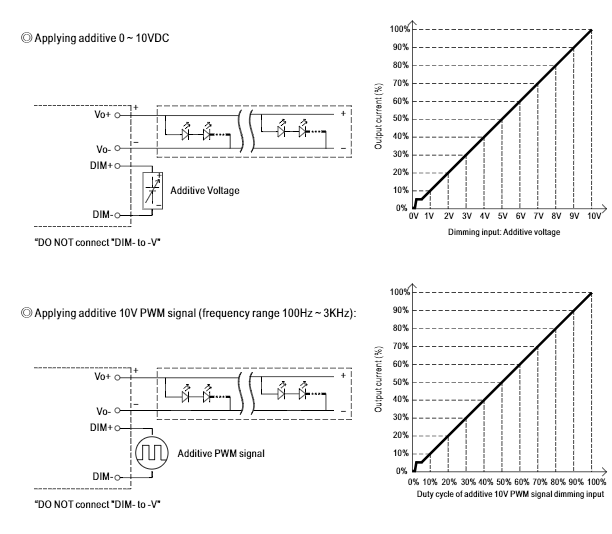

La figura 3 tiene el modo de conectar los LED y la fuente de ajuste con sus características.





Figura 3
Figura 3





Note que en este caso tenemos la opción de hacer un control PWM lo que significa el uso de microcontroladores.

En el datasheet tenemos otros circuitos de aplicación.
