Control remoto de los LED inalámbricos RFP-M8M4-5A (ART772S)

Presentamos un control remoto para LEDs inalámbricos con posibilidad de control de 4096 niveles en la escala de cenizas fabricado por Meanwell y suministrado por Mouser Electronics en: https://www.mouser.com/ProductDetail/MEAN-WELL/RFP-M8M4-5A

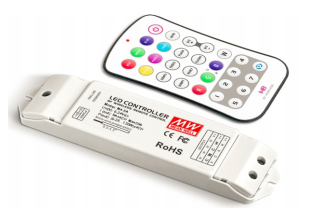

El control remoto inalámbrico para LEDs RGB de Meanwell, cuyo datasheet se puede acceder en: https://www.mouser.com/ds/2/260/meanwell_05162016_RFP-M8M4-5A-spec-1179909.pdf  . puede controlar cintas de LED, iluminación interior y LED decorativos. En la figura 1 su aspecto con el emisor de control remoto.



Figura 1
Figura 1

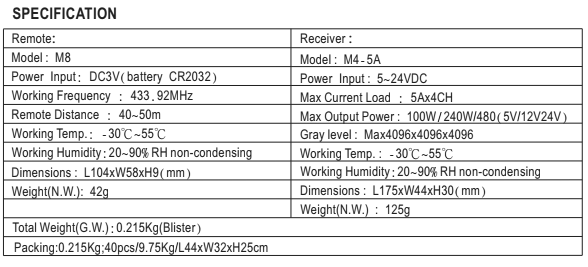

En la tabla abajo tenemos sus principales especificaciones.










El transmisor y el receptor ya vienen casados de fábrica. Pero si la programación se elimina accidentalmente, se puede realizar fácilmente con los procedimientos en el datasheet.

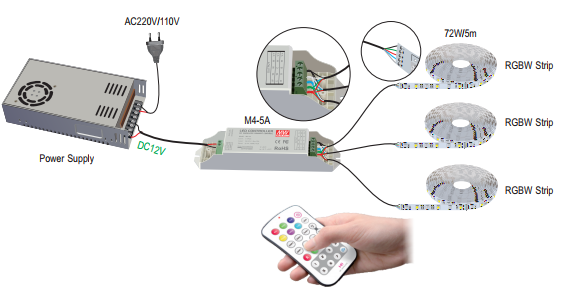

En la figura 2 tenemos el modo de hacer la conexión de LED de 12 V con hasta 240 W de potencia.



Figura 2
Figura 2

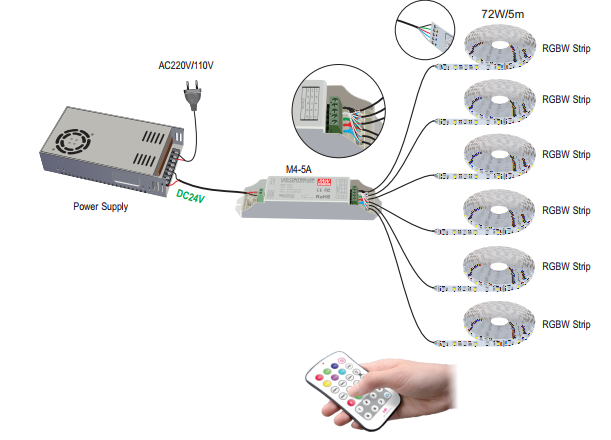

En la figura 3 tenemos el modo de instalar LEDs hasta 240 W con alimentación de 24 V.



Figura 3
Figura 3





En el artículo ART293S damos detalles de cómo trabajar con cintas de LEDs conectándolas correctamente y utilizando las fuentes de alimentación.
