Aplicaciones para el OPAx189 Amplificadores RRO de precisión (ART771S)

   Los amplificadores operacionales OPAx189 de Texas Instruments son del tipo Rail-to-Rail de precisión para 36 V y cero-drift con una banda pasante de 14 MHz. Vea en este artículo algunas de sus características y aplicaciones basadas en el datasheet que se puede descargar en: http://www.ti.com/lit/ds/symlink/opa189.pdf  .

   Este artículo se basa en el datasheet del componente de noviembre de 2017. Los amplificadores operativos de la serie OPAx189 se pueden encontrar en Mouser Electronics en: https://www.mouser.com/new/Texas-Instruments/ti-opax189-op-amps/ .

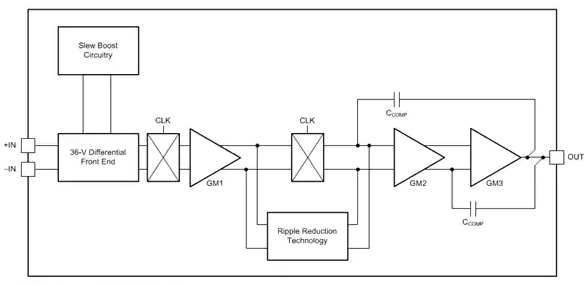

   Con cero drift (0,005 uV / °C) y una tensión de offfset de sólo 3 uV estos amplificadores de precisión tiene su diagrama funcional mostrado en la figura 1.



Figura 1
Figura 1



   La salida es rail-to-rail y la corriente quiescente de sólo 1,7 mA.

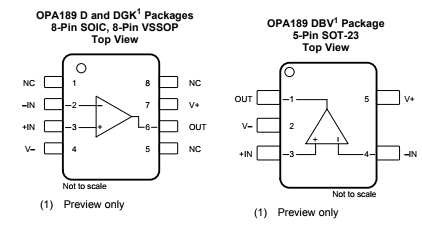

   La envoltura puede ser el SOIC de 8 pines o bien SOT-23 de 5 pines mostrados en la figura 2.



Figura 2
Figura 2



   También existe la versión dual mostrada en la figura 3.



Figura 3
Figura 3



  En el datasheet se pueden consultar las tablas con los máximos absolutos, características de operación y gráficos con condiciones de ganancia, ruido, etc.

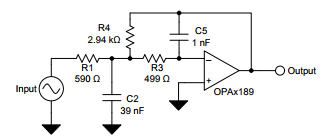

   Una primera aplicación para este componente se muestra en la figura 4 donde tenemos un filtro de paso bajo de 25 kHz. En el datasheet el procedimiento para el cálculo de los componentes de este circuito es detallado.



Figura 4
Figura 4

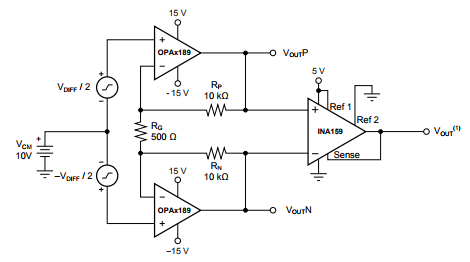

  En la figura 5 tenemos una etapa para amplificador de instrumentación (INA) con atenuación para ADC de 3,3 V de alimentación.



Figura 5
Figura 5

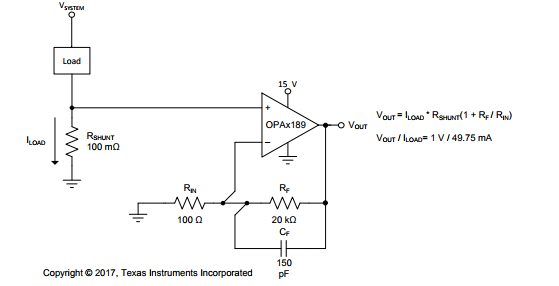

   Una aplicación para este componente en control es un monitor de corriente conectado del lado bajo (low-side) de la carga, como muestra la figura 6. En el datasheet las características del circuito.

Figura 6
Figura 6

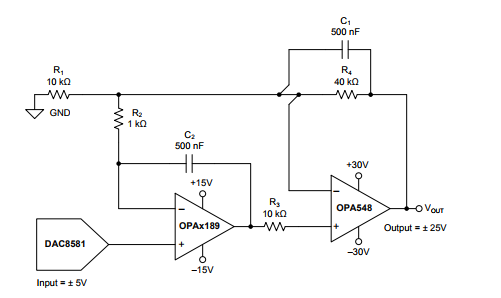

   Otra aplicación importante para este amplificador operacional es en una fuente de alimentación con tensión programada a partir de un DAC. Este circuito se muestra en la figura 7.



Figura 7
Figura 7

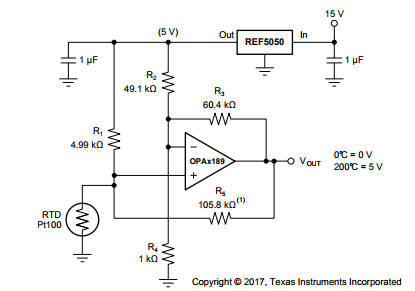

   En la figura 8 tenemos un amplificador para RTD con linealización. El circuito también es del datasheet donde tenemos más información sobre el componente.



Figura 8
Figura 8



   Los circuitos adicionales y más información se pueden obtener en los enlaces indicados en el artículo.
