OPA462 amplificador operacional de alta tensión y alta corriente de Texas Instruments (COMD004S)

Nuestro componente destacado es el amplificador operacional de alta tensión y alta corriente de Texas Instruments OPA462, disponible en Mouser Electronics. Este componente puede funcionar con voltajes de hasta 180 V y corrientes de 30 mA. Según su hoja de datos, hablaremos más sobre este componente en este artículo.

Según la hoja de datos OPA462 actualizada en diciembre de 2019, a la que se puede acceder en http://www.ti.com/lit/ds/symlink/opa462.pdf  , describimos este componente y algunas de sus aplicaciones.

El OPA462 consiste en un amplificador operacional que puede ser alimentado por fuentes simétricas de 12 + 12 a 90 + 90 V con una capacidad de suministro de corriente de salida que alcanza 45-0-45 mA.

El dispositivo contiene limitador de corriente y su producto de ganancia x banda de paso es de 6.5 MHz. Presentado en un gabinete HSOIC de 8 pines, como se muestra en la figura 1, está indicado para las siguientes aplicaciones:

- Pruebas de semiconductores

- módulos ópticos

- Instrumentación

- Fabricación de componentes

- Monitores de pacientes

- Paneles de visualización



Figura 1 - Envoltório
Figura 1 - Envoltório





Las tablas y gráficos con las características se pueden consultar en la hoja de datos.

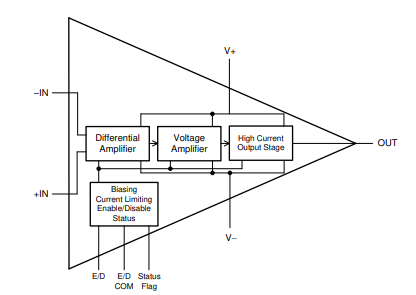

En la figura 2 tenemos los bloques funcionales de este componente.



Figura 2 - Bloques funcionales
Figura 2 - Bloques funcionales

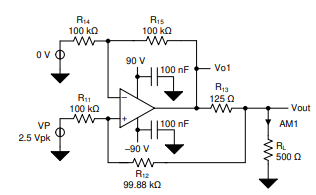

En la figura 3 tenemos una aplicación en una bomba de corriente de alta tensión de 20 mA usando OPA462.



Figura 3 - Circuito de aplicación
Figura 3 - Circuito de aplicación



Este circuito tiene una tensión de entrada de 2.5 Vpk a 400 Hz y una tensión de salida de 20 V con una corriente de +/- 20 mA. Las fórmulas para los componentes de este circuito se pueden encontrar en la hoja de datos.

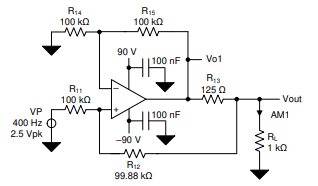

Otra aplicación se muestra en la figura 4. Consiste en un generador de corriente de 400 Hz.



Figura 4 - Generador de corriente de 400 Hz.
Figura 4 - Generador de corriente de 400 Hz.





El circuito también tiene protección térmica cuyos detalles se pueden encontrar en la hoja de datos del componente.
