Aplicaciones para el LED Controlador secuencial CL88020 de Microchip (ART395S)

   Lanzado en 2017 el CL88020 de Microchip consiste en un controlador de LEDs optimizado para aplicaciones de 120 VAC de entrada con una potencia de salida de 8,5 W. En este artículo hacemos un pequeño análisis de este componente dando aplicaciones prácticas que son de gran importancia en estos días en que la iluminación LED tiene un destaque en todos los ambientes.

   El circuito integrado C88020 de Microchip consiste en un driver de LEDs secuencial lineal de 4 tomas optimizado para aplicaciones en la red de 120 VCA con una variación de entrada de +/- 15%.

   La aplicación principal de este componente es excitar una cinta larga de LEDs de bajo costo directamente desde la red de energía, en un circuito típico como se muestra en la figura 1.

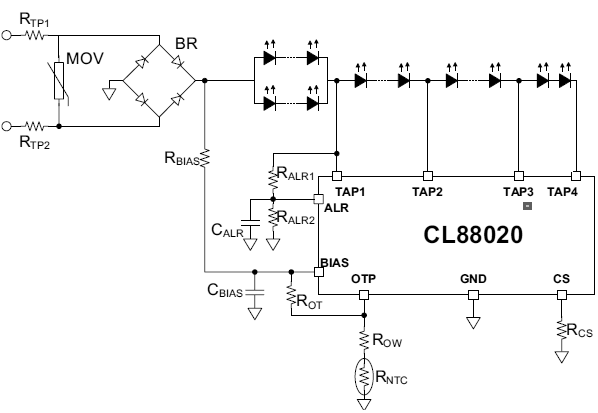

Figura 1 - Aplicación típica
Figura 1 - Aplicación típica





El CL88020 posee características de protección como la reducción automática de la potencia (nivel de luz) cuando la temperatura se eleva.

   Al mismo tiempo, proporciona brillo constante de los LED incluso bajo variaciones de la tensión de la línea de alimentación.

   Otro punto importante es que el circuito es compatible con dimmers usando triacs.

   El CL88020 se suministra en envoltura SOIC de 8 patillas con el pinado que se muestra en la figura 2.



Figura 2 - Envoltura y pinos
Figura 2 - Envoltura y pinos





Las líneas punteadas corresponden a una aleta expuesta para fijación de disipador de calor.

    En la figura 3 tenemos el diagrama de bloques del CL88020, mostrando la disposición del control secuencial que mejora el desempeño del circuito en términos de consumo conforme el lector podrá constatar accediendo al datasheet en: http://www.mouser.com/pdfdocs/20005753a1.pdf ]

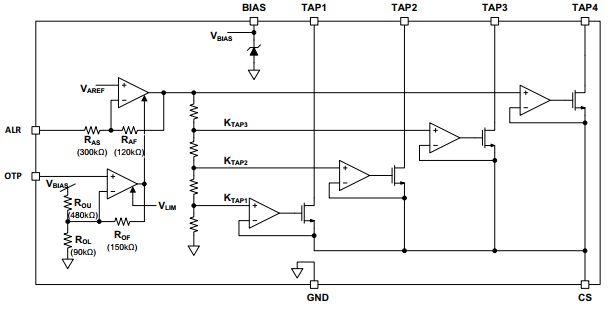

Figura 3 – Diagrama de bloques
Figura 3 – Diagrama de bloques



  Mouser Electronics es el proveedor indicado para este componente, el cual puede ser adquirido directamente por el enlace: http://www.mouser.com/new/microchip/microchip-cl88020-ic/

   En el datasheet el lector podrá encontrar más información importante como el detalle del principio de funcionamiento, además de cálculos de componentes que posibilitan la elaboración de un proyecto específico.
