TLV62568 Un convertidor Buck de 1 A de alta eficiencia (ART394S)

   Lanzado en abril de 2017 por Texas Instruments, el TLV62568 consiste en un convertidor Buck sincronizado de alta eficiencia en envoltorios SOT. Vea en este artículo algunas características de este componente así como aplicaciones.

   El convertidor Buck de alta eficiencia TLV62568 de Texas Instruments está disponible en Mouser Electronics, que se puede adquirir a través del enlace: http://www.mouser.com/search/refine.aspx?Ntk=P_MarCom&Ntt=117915062.

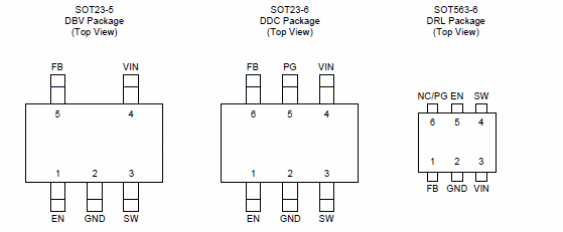

   Se trata de un convertidor step-down (reductor) para corrientes hasta 1 A y tensiones de entrada en el rango de 2,5 V a 5,5 V. La envoltura es SOT, con las pinzas mostradas en la figura 1.



Figura 1 - Envolturas y pinos
Figura 1 - Envolturas y pinos

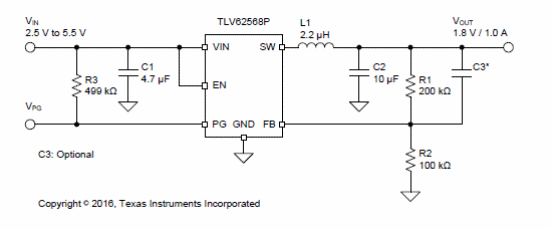

   Un circuito de aplicación para el TLV62568 se muestra en la figura 2.



Figura 2 - Circuito de aplicación
Figura 2 - Circuito de aplicación



   Un punto importante a destacar es la eficiencia que llega al 95%.

   También tenemos como característica la frecuencia de operación de 1,5 MHz, y la corriente quiescente de 35 uA con una tensión de salida que puede ajustarse entre 0,6 V y la tensión de entrada.

   Las protecciones y un modo de ahorro de energía también se pueden encontrar en este componente e información adicional como gráficos y tablas de características de envoltorios y eléctricos se pueden obtener en el datasheet.
