Intercomunicador Simple (MIN020S)

En general, un altavoz puede ser usado tanto para producir señales eléctricas a partir de un sonido, como al contrario, producir sonidos a partir de señales eléctricas. Esta posibilidad de usar un altavoz en dos funciones, como altavoz propiamente dicho y como micrófono, nos lleva a la realización de un intercomunicador experimental extremamente simple.

Experiencia

El circuito y montaje se indica en la fig. 1.

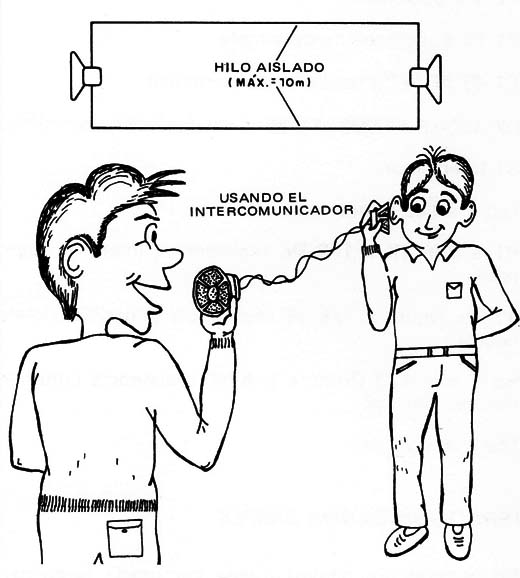

Figura 1 – Circuito y montaje
Figura 1 – Circuito y montaje



Conforme podemos ver, los dos altavoces están interconexionados por dos hilos aislados que deben tener como máximo 10 m de longitud.

Cuando el lector hable delante de uno de los dos altavoces, éste se comportará como un micrófono, produciendo una señal eléctrica que será llevada al otro altavoz que operará con su función normal, reproduciendo el sonido original.

Está. claro que como este sistema no tiene fuente de alimentación, la serial producida depende exclusivamente del rendimiento de la conversación, al transformarse el sonido en energía eléctrica mediante el altavoz usado como micrófono, lo que suele resultar de un valor muy bajo.

Asimismo, al hablar, debe de hacerse de frente al altavoz y el otro debe colocarse en el oído para poder escuchar.

En la fig. 2 se dan dos circuitos experimentales que perfeccionan este sistema, los cuales son fáciles de montar.

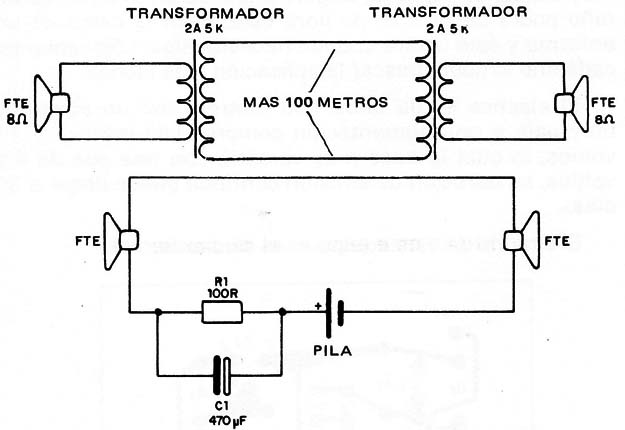

Figura 2 – Circuitos adicionales.
Figura 2 – Circuitos adicionales.



En el primero, se hace uso de transformadores que permiten utilizar hilos más largos. En el segundo, se incorpora una «fuente de alimentación», que consiste simplemente en una pila mediana o grande, la cual suministra una corriente que refuerza el sonido producido.
