Generador de Señales Rectangulares (CIR1073S)

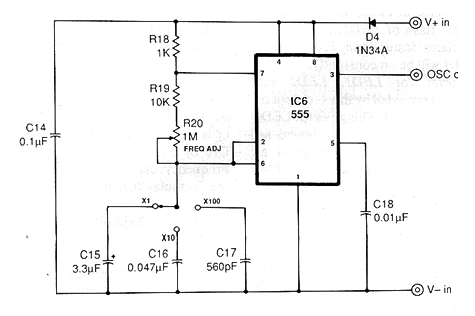

Este circuito se obtuvo en una Modern Electronics de 1990. La revista ya no existe, pero el circuito es actual. Se trata de un generador de señales rectangulares que puede cubrir la banda que va de algunos hertz hasta cerca de 500 kHz que es el límite para el circuito integrado 555. La alimentación se puede hacer con tensiones de 5 V a 12 V. La salida Se puede retirar directamente del pin 5, si bien una resistencia de 1 k, no prevista por quien diseñó el circuito, sería interesante para proteger el circuito contra sobrecargas en determinadas aplicaciones. También se puede añadir un paso amplificador con un transistor BD135.
