Preamplificador con el TL071 (CIR1277S)

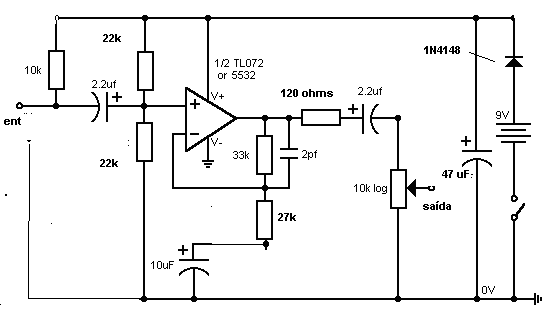

   Este circuito hace uso de un amplificador operacional con FET en la entrada, lo que le garantiza excelentes características para ese tipo de aplicación, incluso bajo consumo. En la figura tenemos el circuito completo del preamplificador, que debe tener sus componentes duplicados para una versión estéreo. El bajo consumo posibilita su alimentación a partir de una batería de 9 V. Los capacitores de entrada y salida de 2,2 uF pueden ser electrolíticos, sin embargo, para aplicaciones en audio los capacitores de poliéster son mejores, y si hay posibilidad de serlos , Recomendamos que el lector lo haga. Como en todo circuito de audio las conexiones deben ser cortas y las entradas de señales así como las salidas deben ser blindadas para que no ocurra la captación de zumbidos. El resistor de 10 k ohms puede reducirse si el circuito se alimenta con una tensión menor, en realidad, este circuito puede funcionar con tensiones a partir de 3 V. Posibles cambios en los resistores de polarización del CI pueden ser necesarios en este caso. El lector también podrá utilizar circuitos integrados equivalentes a los indicados como el CA3140 y otros más antiguos, si están disponibles en su caja de materiales.
