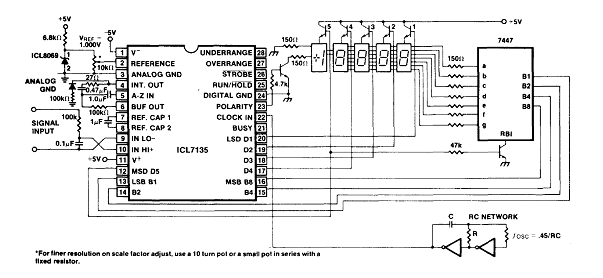

Display de 4 y medio dígitos con el ICL7135 (CIR4861S)



    Este circuito es del Intersil Databook de 1983. En él tenemos el uso del ICL7135 como convertidor AD para una pantalla multiplexada de 4 y medio dígitos. El circuito se puede encontrar en muchos instrumentos comerciales.
