Dimmer de LED con Triac Usando el LM3447 (ART788S)

En el artículo (ART785S) describimos una aplicación con el circuito integrado LM3445 de Texas Instruments, con el que era posible controlar el brillo de LEDs usando un dimmer común con triac. Pues bien, luego en más de 2012, Texas lanzó LM3447 para el mismo tipo de aplicación, conteniendo algunas mejoras y presentando algunas diferencias de características. Basados en la SLUU937, documentación de Texas Instruments, que se puede descargar en www.ti.com, describimos de forma resumida el uso de este componente.

El LM3447 consiste en un controlador de LED compatible con dimmers utilizando triacs, diseñado para operar en la red de 110V / 120 V AC con una potencia de 10 W. El dispositivo utiliza una tecnología denominada "fixed frequency valley switching" permite la discontinuidad de la corriente de operación .

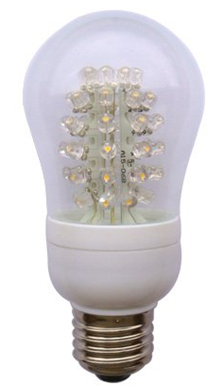

El circuito está indicado para lámparas de LED A19 y R27, con una tasa de variación de brillo de 50: 1. También contiene recursos para detectar el circuito abierto y cortocircuito. En la figura 1, una lámpara A19 típica de LED, con zócalo para sustitución directa de lámparas incandescentes y electrónicas.



Figura 1 - Lámpara de LED con formato A19
Figura 1 - Lámpara de LED con formato A19

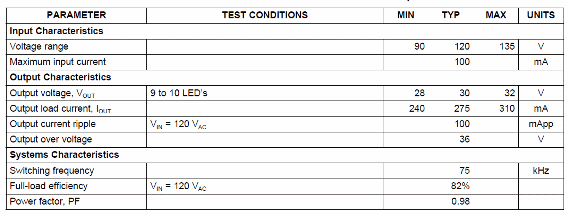

Para una lámpara de este tipo, el LM3447 presenta las siguientes características de rendimiento:

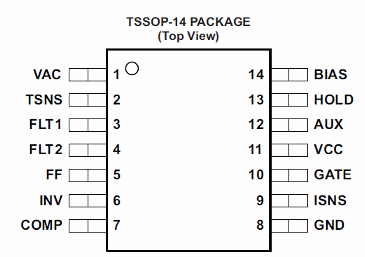

El LM3447 se suministra en la envoltura TSSOP-14, tal como se muestra en la figura 2.



Figura 2 - Pinos del LM3447
Figura 2 - Pinos del LM3447

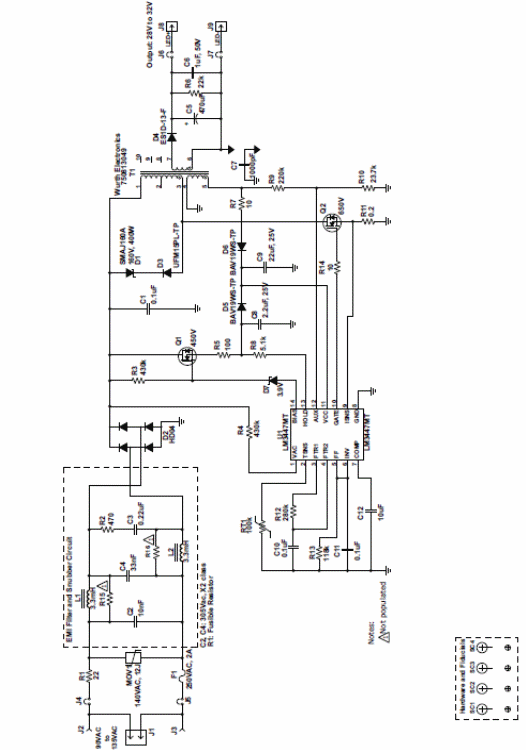

El circuito típico de aplicación para este controlador de LED se muestra en la figura 3.



Figura 3 - Circuito de aplicación
Figura 3 - Circuito de aplicación

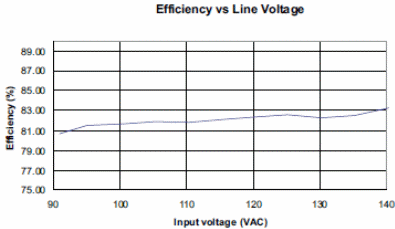

En la figura 4 tenemos un gráfico que muestra la eficiencia del circuito.



Figura 4 - Eficiencia en función de la tensión de entrada
Figura 4 - Eficiencia en función de la tensión de entrada

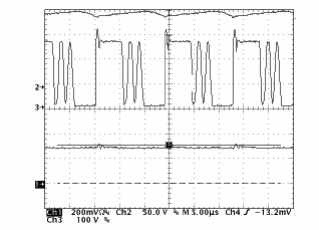

Las características de conmutación del circuito se muestran en la figura 5.



Figura 5 - Modo de conmutación del circuito
Figura 5 - Modo de conmutación del circuito

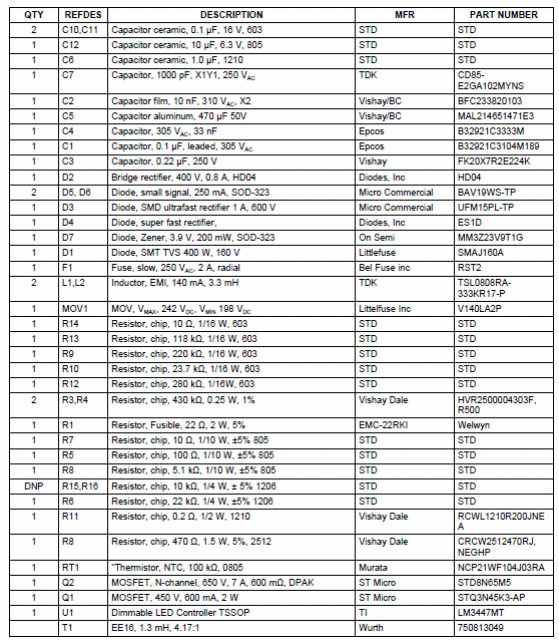

La lista de los componentes recomendados se da a continuación:
