Un toque en S1 y el relé es activado, permaneciendo así indefinidamente. Para desactivarlo se debe tocar S2. EI circuito puede usarse para diversas aplicaciones prácticas y usa solamente 4 componentes.
Cuando damos un toque en S1 el contacto del relé se usa para trabarlo. Como el relé posee un contacto suplementario, puede ser usado para el control de cargas externas. Para desconectar lo que hacemos es destrabar el relé por la interrupción momentánea de la alimentación ,lo que se consigue con un interruptor del tipo NC (normalmente cerrado).
Este interruptor es del tipo que se encuentra en las puertas de las heladeras y es muy diferente de los interruptores de presión comunes (botones de timbre) pues el mismo desconecta cuando es presionado.
En este montaje para S1 debe usar obligatoriamente un interruptor de este tipo, pues de lo contrario el aparato no funcionará.
El aparato se alimenta con una tensión de 6 V que obtenemos de 4 pilas pequeñas comunes.
Montaje

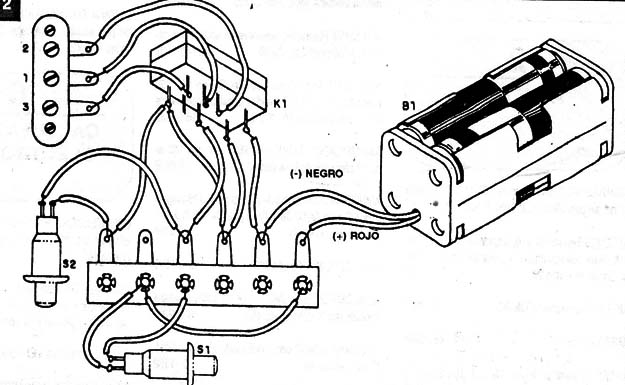

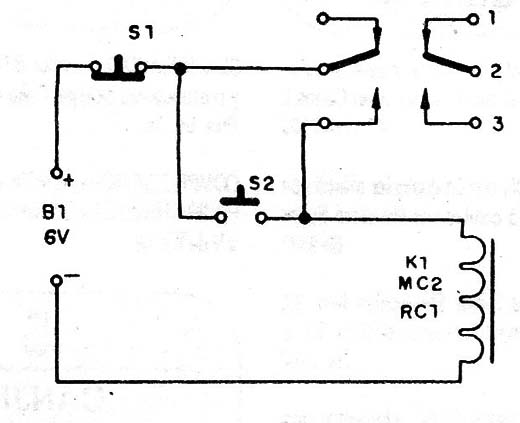

En la figura 1 aparece el circuito completo del aparato que es extremadamente simple en la figura 2 tenemos el aspecto real del montaje que debe encerrarse en una caja plástica.
El relé es el MC2RC2 de Metaltex que posee dos contactos para 2A y que pueden ser usados independientemente.
Los puntos de conexión a las cargas externas son marcados por 1, 2 y 3 en el diagrama.
Conectando la carga entre 2 y 3 usamos los contactos NA (normalmente abiertos) de modo que la carga es activada cuando presionamos S2 y desactivada cuando presionamos S1.
Conectando la carga entre 1 y 2, tenemos el accionamiento de la carga cuando apretamos S1 y la desactivamos al accionar S2.
B1 4 pilas ó 6 V
K1 MC2RC1 relé Metaltex de 6 V
S1 Interruptor NC (de puerta de heladera)
S2 Interruptor NA (botón de timbre)
Varios: Puente de terminales, caja para montaje, terminales con tornillos, soporte para pilas, etc.
(Publicado originalmente en 1988)
