No todos los amplificadores tienen entradas sensibles para micrófonos. En el caso de los micrófonos de electreto, como ellos necesitan ser polarizados, es necesario usar un circuito especial de entrada como lo que describimos en este artículo.
El circuito presentado se puede utilizar con cualquier amplificador común, permitiendo que los micrófonos de electreto presentan un excelente rendimiento.
Su alimentación se realiza con sólo dos pilas, y el consumo es muy bajo, garantizando una buena durabilidad para las mismas.
El montaje es muy simple, pudiendo ser hecho tanto en puente de terminales como en placa de circuito impreso.

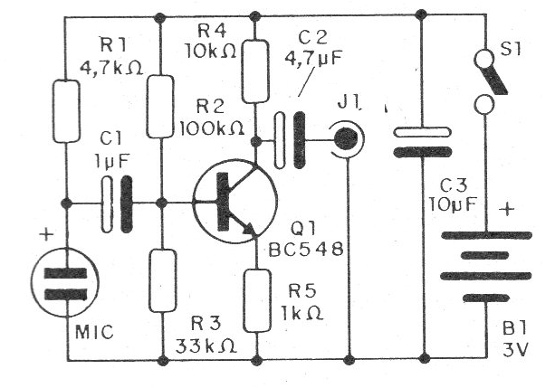

En la figura 1 tenemos el diagrama completo del preamplificador.

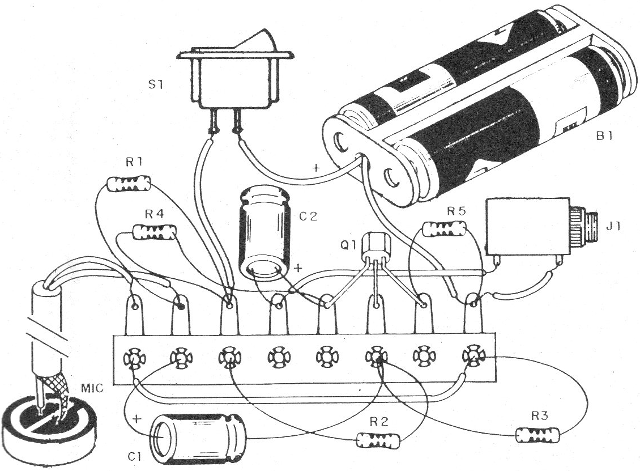

El montaje basado en un puente de terminales se muestra en la figura 2.

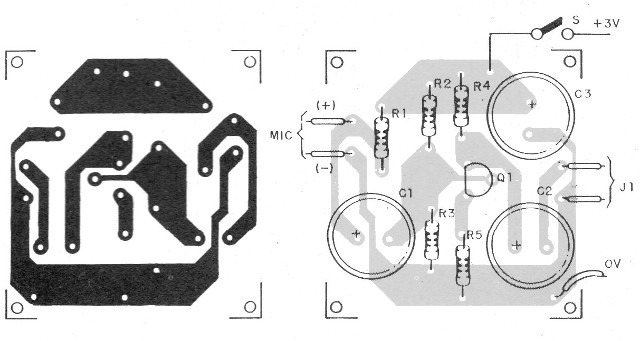

Un montaje mejor y más compacto se puede hacer utilizando una placa de circuito impreso con la disposición mostrada en la figura 3.
En el montaje, observe la posición del transistor y la polaridad del micrófono de electreto y de los capacitores electrolíticos.
El micrófono de electreto debe conectarse al circuito a través de un cable blindado si tiene más de 30 cm de longitud.
Los resistores son de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 6 V o más.
La alimentación se puede realizar con pilas AA o AAA.
Para la salida se puede utilizar tanto un enchufe como un cable con enchufe, dependiendo de la forma de uso.
El transistor puede ser el BC548 o el tipo de mayor ganancia y menor ruido BC549.
Si al utilizar el circuito notar distorsión, cambie R2.
Los valores entre 10 k ohms y 56 k ohms pueden ser experimentados.
Q1 - BC548 o BC549 - transistores NPN
MIC - Micrófono de electreto de dos terminales
S1 - Interruptor simple
B1 - 3 V - 2 pilas AA o AAA
C1 - 1uF - capacitor electrolítico
C2 - 4,7 uF - capacitor electrolítico
C3 - 10 uF - capacitor electrolítico
R1 - 4k7 ohms - resistor - amarillo, violeta, rojo
R2 - 100 k ohms - resistor - marrón, negro, amarillo
R3 - 33 k ohms - resistor - naranja, naranja, naranja
R4 - 10 k ohms - resistor - marrón, negro, naranja
R5 - 1 k ohms - resistor - marrón, negro, rojo
Varios:
Placa de circuito impreso, soporte de pilas, caja para montaje, cables blindados, hilos, soldadura, etc.
