VU Meter (ART640S)

   ¿Cómo conectar un VU a la salida de un amplificador que no tiene esta función? Esta pregunta es respondida con un proyecto simple que damos a continuación y que se adapta a la mayoría de los instrumentos disponibles en el mercado, en el rango de 100 a 300 mA de fondo de escala.

   Los VU-meters no son importantes en los equipos de sonido sólo en la decoración.

   Aunque los tipos con LEDs (barra o punto móvil) son más populares por el aspecto decorativo que presentan, en los equipos profesionales el VU meter analógico sigue siendo muy importante.

   A través de él podemos equilibrar los niveles de señales de los dos canales de un equipo estéreo, saber si una reproducción ocurre en estéreo en determinado momento, o aún dosificar con precisión la señal para una grabación en un anfiteatro.

  El circuito que describimos es bastante simple y su alimentación puede ser retirada del propio aparato con el que va a funcionar.

   Una característica importante de este circuito es su linealidad de respuesta dentro del espectro audible, lo que es importante para las aplicaciones profesionales. la

   El circuito tiene dos ajustes, pero son muy simples de realizar.



CARACTERÍSTICAS

Tensión de alimentación: 12 a 30 V

Rango de frecuencias 20 a 20 kHz

Consumo: 1 mA (tip)

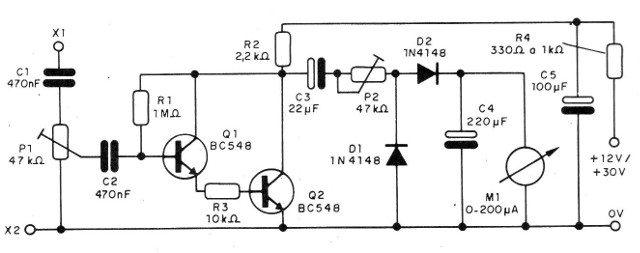

En la figura 1 tenemos el diagrama completo del aparato.



 Figura 1 - Diagrama del aparato
 Figura 1 - Diagrama del aparato



   La señal de salida del amplificador de audio se aplica a la entrada del transistor amplificador Q1 a través de P1, que da su intensidad.

   La señal amplificada se aplica a través del emisor al transistor Q2, que proporciona una segunda amplificación.

   Después de esta amplificación la señal se retira y se aplica al instrumento indicador M1.

   P2 ajusta el fondo de escala, de acuerdo con la sensibilidad del instrumento.

   C4 actúa sobre la respuesta del instrumento, haciéndola más suave para los valores más grandes. La resistencia R4 determina la tensión de alimentación y su valor depende de la tensión de entrada.

   El valor de 330 ohms se utiliza con 12 V y el de 1 k ohms con 30 V. Los valores intermedios de alimentación permiten calcular R4 por simple proporción directa.

   En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje



   Para un sistema estéreo se deben montar dos unidades.

    El instrumento puede ser cualquier microamperímetro de 100 a 300 uA de fondo de escala. Los transistores admite equivalentes, así como los diodos.

   Los resistores son de 1/8 o 1/4 W con un 5% o más de tolerancia. C4 y C5 no son críticos, pudiendo ser alterados en una amplia gama de valores.

   Los puntos X1 y X2 se conectan en los terminales de salida (para los altavoces) del sistema de sonido.

   Se ajusta P1 y P2 para que el movimiento de la aguja ocurra dentro del rango deseado con el volumen normal.

   Un ajuste preciso se puede hacer con un generador de señales y un voltímetro de audio en el que la escala puede calibrarse en términos de dB.

   Este ajuste básicamente consiste en la aplicación de una señal 1 kHz con 300 mV de intensidad, ajustándose P1 y P2 para que el instrumento vaya hasta la mitad de la escala.



Semiconductores:

Q1, Q2 - BC548 o equivalente - transistores NPN

D1, D2 - 1N4148 Diodos de silicio de uso general



Resistores de 1/8 W, 5%:

R1 - 1 M ohms

R2 - 2,2 k ohms

R3 - 10 k ohms

R4 - 330 ohms a 1k ohms- ver texto -1/2 W

P1, P2 - 47 k ohms



Capacitores:

C1, C2 - 470 nF - poliéster

C3 - 22 uF - electrolítico de 25 V

C4 - 220 uF- electrolítico de 25 V

C5 - 100 uF - electrolítico de 25 V



Varios:

M1 - 0-200 uA- galvanómetro o microamperímetro

Placa de circuito impreso, hilos, soldadura, etc.
