Transmisor FM con FET (ART633S)

Describimos el montaje de un microtransmisor de FM con transistores de efecto de campo y que puede ser utilizado como micrófono inalámbrico o emisora experimental de uso doméstico ya que se alcanza es de algunas decenas de metros sólo. El circuito tiene finalidad didáctica y muestra cómo los transistores de efecto de campo se pueden utilizar como osciladores. El circuito puede ser alimentado con tensiones de 6 o 9 voltios obtenidas de pilas comunes o batería.

Los transmisores pequeños de FM se pueden utilizar en muchas aplicaciones interesantes.

Una de ellas es como micrófono volante para una videocámara, en cuyo caso su señal se aplica a la entrada de micrófono desde la salida de auricular de una pequeña radio transistorizada de FM.

Otra aplicación es en espionaje, cuando el transmisor puede quedar oculto en algún lugar, transmitiendo a un receptor cerca las conversaciones de las personas que allí estén.

El micrófono de electreto garantiza una excelente sensibilidad en la captura de estas conversaciones.

Finalmente, el transmisor se puede utilizar como estación de radio doméstica.

El circuito es bastante simple y utiliza componentes comunes no ofreciendo dificultades para el montaje, incluso por los lectores que no tienen mucha experiencia.



COMO FUNCIONA

Un transistor de efecto de campo de unión JFET se conecta como oscilador en puerta común donde la frecuencia de operación es determinada por el circuito resonante CV / L1.

El ajuste de CV debe ser hecho de modo que la frecuencia caiga en un punto libre de la banda, de FM de modo que no cause interferencias y ni haya dificultades de captación.

La realimentación que mantiene el circuito en oscilación es dada por el capacitor cerámico de 5,6 pF.

La modulación viene del micrófono de electreto.

El micrófono de electreto es polarizado por un resistor de 4,7 k ohms y su señal pasa al oscilador a través de un capacitor de 100 nF.

En realidad, este capacitor puede tener su valor aumentado si el lector quiere una respuesta mejor para los sonidos graves captados por el micrófono.

Un choque de RF aumenta la impedancia de entrada de la etapa para facilitar la retroalimentación de las señales de alta frecuencia que deben generarse.



MONTAJE

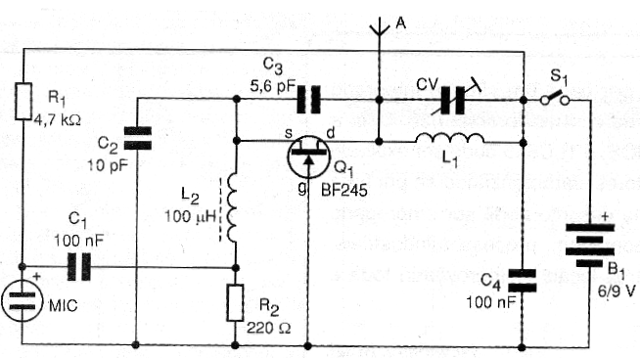

En la figura 1 tenemos el circuito completo del transmisor.



Diagrama
Diagrama

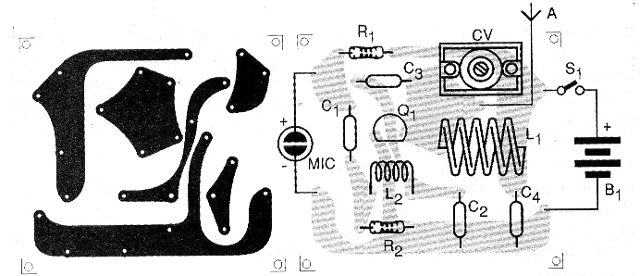

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.



Placa Transmisor con FET
Placa Transmisor con FET





Los resistores son de 1/8 W o mayores y los capacitores deben ser todos cerámicos de buena calidad con mucha atención a los valores, pues el cambio de valores impide el funcionamiento normal del circuito.

La posición del transistor debe ser observada con cuidado, ya que si se invierte el transmisor no funciona.

La bobina L1 consta de 4 espiras de hilo esmaltado de espesor entre 18 y 22 en una forma de 1 cm sin núcleo.

El trimmer puede ser de cualquier tipo que tenga una capacitancia máxima entre 20 y 50 pF.

El choque de RF es del tipo comercial, pero en la dificultad de su obtención podemos improvisarlo. Para ello basta con enrollar unas 60 o 70 vueltas de alambre esmaltado 32 o más fino en un palillo de fósforos.

El micrófono es de electreto de dos terminales y su posición o polaridad debe ser observada.

Como antena, podemos usar un pedazo de hilo duro de 15 a 40 cm de longitud o incluso una antena telescópica pequeña.

No debemos usar antena mayor de 40 cm pues eso llevaría el circuito a la inestabilidad dificultando su sintonía.



PRUEBA Y USO

Conecte en las proximidades del circuito un receptor de FM sintonizado fuera de la estación.

Ajuste lentamente el trimmer CV hasta que capte la señal más fuerte del transmisor.

Más de una señal puede ser captada, pues el oscilador genera diversas frecuencias espurias pero con menor intensidad y ellas pueden ser confundidas con la señal principal (fundamental).

Una vez encontrado la señal, si hay un fuerte silbido en el receptor, reduzca su volumen o alejándolo del transmisor.

Hable con el micrófono para comprobar la calidad de la reproducción.

Comprobado el funcionamiento instale el transmisor en una caja de plástico o madera (nunca de metal). Rehacer el ajuste y usarlo.

No lo deje fuera de la caja porque la proximidad de la mano puede cambiar la sintonía haciendo que la señal se escape constantemente.



Semiconductores:

Q1 - BF245 o equivalente - transistores de efecto de campo de unión.



Resistores: (1/8 W, 5%)

R1 - 4,7 k ohms (amarillo, violeta, rojo)

R2 - 220 ohms (rojo, rojo, marrón)



Capacitores:

C1, C4 - 100 nF - cerámicos

C2 - 10 pF - cerámicos

C3 - 5,6 pF - cerámico

CV - trimmer - ver el texto



Varios:

MIC - micrófono de electreto de dos terminales

L1 - Bobina - ver el texto

S1 - Interruptor simple

B1 - 6 o 9V - 4 pilas o batería

A - antena - ver texto

Placa de circuito impreso, soporte para 4 pilas o conector de batería, caja para montaje, hilos, soldadura, etc.
