En las estancias, quintas y otras propiedades rurales, puede usarse el electrificador de cercas para mantener a los animales en una zona determinada sin necesidad de alambrados resistentes o cercos de mayor costa. Después del primer contacto con el alambre electrificado, que determina la zona en la que deben permanecer, los animales aprender: a quedarse donde les corresponde ¡y entonces hasta puede desconectarse el aparato!

Los cercos electrificados pueden usarse de diversas maneras en las propiedades rurales.

Se cuenta que en una pro piedad grande, se mantenía el césped cortado mediante un rebano de ovejas. inicialmente, para mantenerlas en un lugar determinado, se usaba una especie de cuadrado electrificado sobre el pasto.

Cada oveja que se ponía en contacto con el cerco, recibía una descarga fuerte pero inofensiva, y así aprendía a mantenerse dentro de los limites.

Después de un tiempo pudo desconectarse el aparato y bastaba con llevar el cuadro al lugar deseado para que las ovejas lo acompañaran, manteniéndose en su interior y "no pensando" en salir en vistas de las desagradables experiencias anteriores.

El aparato que proponemos puede usarse sobre el pasto y mantiene, con facilidad, vacas, caballos y animales de menor porte, dentro del cerco que se reduce a un solo alambre.

¡Es evidente que el uso de este aparato en las casas, con la finalidad de la protección, tiene sus limitaciones legales! No se recomienda por lo tanto su uso, incluso teniendo en vista la total aislación del circuito de la red, exigencia legal para este tipo de aplicación.

Por otra parte, la alta tensión producida en este aparato es suficiente para provocar shocks aún en animales de piel gruesa o con mucho pelo, pero es inofensiva en vista de la corta duración de los pulsos y la limitación de la corriente.



COMO FUNCIONA

La exigencia importante para los aparatos eletrificadores es la aislación completa de la red.

En la red no existe limitación de la corriente y el contacto accidental puede producir descargas capaces de paralizar a la víctima, y en este caso la misma no podrá separarse. Así, una descarga prolongada puede provocar la muerte fácilmente por diversos motivos.

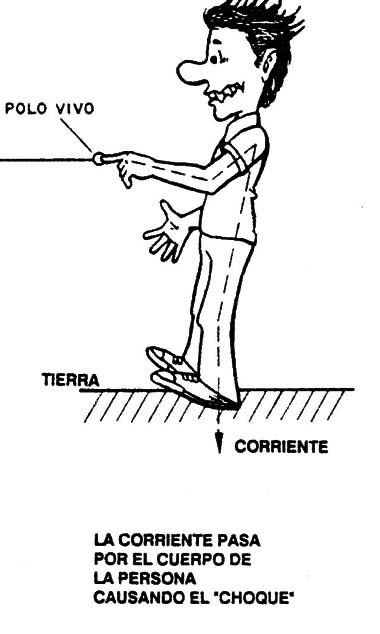

En la figura 1 vemos lo que sucede cuando tomamos contacto con el polo vivo de la red de alimentación, cuando puede pasar por nuestro cuerpo una corriente fuer te, yendo para tierra.



Figura 1
Figura 1



Esa falta de limitación de la intensidad de la corriente, el hecho de haber una descarga constante, es lo que vuelve peligrosísimo el uso de cualquier sistema de electrificación a partir de la red local. Ya han ocurrido casos fatales.

El electrificador debe tener, como principal característica, el aislamiento total de la red y la consiguiente limitación de la intensidad de la corriente.

La descarga sólo debe causar un shock pero no daños físicos, como quemaduras o parálisis, por ejemplo.

Otra característica importante es la utilización de pulsos de alta tensión y nunca corriente continua. Con este tipo de serial tenemos la producción de una especie de vibración que causa la sensación desagradable del shock con más facilidad (menor intensidad) y hasta colabora en la liberación de la víctima.

Los tipos comerciales de eletrificadores usan transformadores de alta tensión, como por ejemplo bobinas de ignición de automóviles, capaces de proporcionar tensiones del orden de 6.000 volts, alimentadas por baterías o a partir de la red con la ayuda de un transformador de aislación.

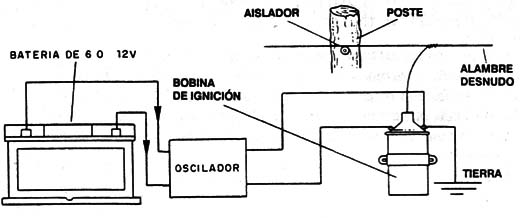

Un circuito típico, como el que muestra la figura 2, opera en una frecuencia entre 500 y 5.000 Hz, alimentando en forma directa el cerco con una bobina de ignición de moto o de auto.



Figura 2
Figura 2



Quien ya tocó por accidente la bujía de un automóvil con el motor en movimiento, puede entender lo desagradable que es la descarga producida en este caso.

El circuito que proponemos se alimenta de la red y está aislado por un transformador del tipo "flyback" de TV, que también eleva Ia tensión a los niveles deseados.

Un SCR opera entonces como un oscilador de relajación donde Ia frecuencia se ajusta en el potenciómetro P1.

La descarga del capacitor de 1 a 8 µF (C1 ) determina la intensidad de los pulsos, que tienen tensiones entre 3.000 y 8.000 volts, de corta duración.

La intensidad de la corriente, bastante baja (menos de 1uA) es suficiente para causar la sensación desagradable del shock pero no alcanza a matar.

Un punto importante de este circuito es la posibilidad de ajustar la intensidad de los pulsos en función tanto de Ia frecuencia como del propio valor del capacitor usado.

Conectado a un cerco aislado, como explicaremos, los pulsos pueden propagarse a distancias bastante grandes, limitando así zonas grandes. Deben hacerse experimentos para determinar la zona, pues varía en función de la humedad del aire y del propio aislamiento.



EL MONTAJE

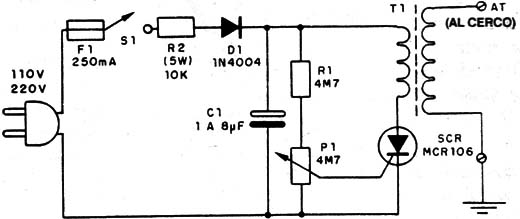

En la figura 3 tenemos el circuito completo, bastante simple, por señal, de nuestro electrificador.



Figura 3
Figura 3

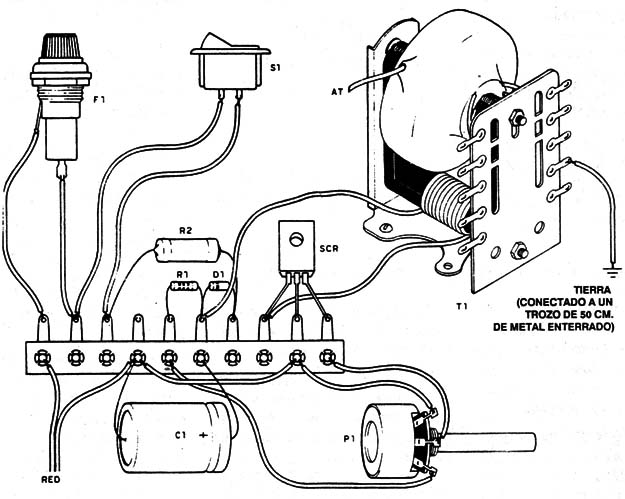

En la figura 4 tenemos el montaje que puede hacerse sobre barra de terminales aislados, la cual se fijará en una base de material aislante y se colocará en una caja.



Figura 4
Figura 4

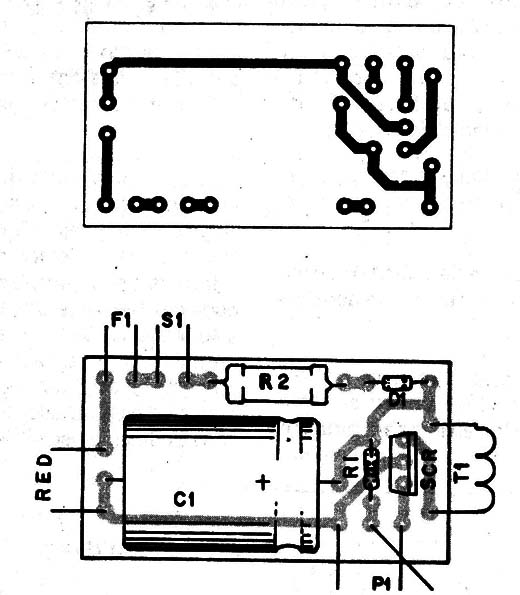

Una versión en placa de circuito impreso es que se ve en la figura 5, para los que quieren este tipo de montaje.



Figura 5
Figura 5



Deben tomarse las precauciones siguientes con el montaje:

Comience preparando el "flyback" que puede ser del tipo usado en los televisores en blanco y negro. Enrole 20 a 25 vueltas de alambre común en la parte inferior del flyback, como se muestra en la figura 6.



Figura 6
Figura 6



El alambre usado debe tener cable plástico y no debe hacer contacto con ninguna parte del flyback, a no ser el núcleo de ferrite en el que se enrolla, pues de ello depende el aislamiento de la red local, muy importante para la seguridad.

b) En el montaje suelde el SCR respetando la posición. Aconsejamos el tipo que se indica en la lista, pues los equivalentes pueden no oscilar.

c) El capacitor C1 puede ser electrolítico (por arriba de 1 µF) con tensión de aislación de por lo menos 450V si la red es de 220V y por lo menos 200 V si la red es de 110V.

Si se usa el de 1 ó 2,2uF, puede usarse también el de poliéster.

d) El diodo tiene polaridad que debe respetarse y puede ser el 1N4007, 1N4004 o BY127.

e) El fusible de 25omA ó 500 mA protege el aparato contra accidentes.

Terminado el montaje no será necesario poner la mano en el terminal de alta tensión para probar el aparato!

Importante: La ley exige que se coloque en lugar visible un aviso indicando que el cerco está electrificado, de modo de avisar a las personas que eventualmente puedan tocar el cerco accidentalmente.



P.S.: El uso indebido de este aparato es peligroso, así como los errores de montaje e instalación.



Nosotros no podemos responsabilizarnos por los problemas que pudieran tener los armadores en este proyecto. Se tomó el máximo de cuidado en la realización del proyecto así como en las recomendaciones para su uso. Si el lector tiene dudas ino use el sistema!



PRUEBA

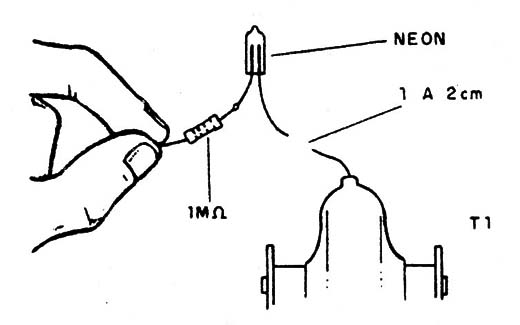

Use una lámpara de neón del tipo NE-2H ó equivalente y un resistor de 1M, acercándolo al terminal de alta tensión, con el aparato conectado. (figura 7)



Figura 7
Figura 7





Ajuste P1 para que se encienda la lámpara. El brillo indicará la intensidad de los pulsos.



INSTALACION

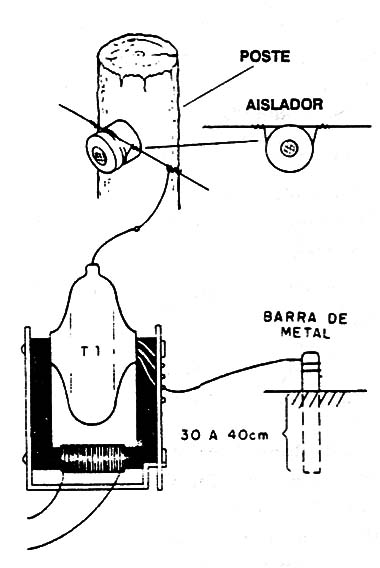

La conexión se efectúa como se muestra en la figura 8.



Figura 8
Figura 8



El alambre desnudo que use para hacer ei cerco debe estar aislado de los postes de fijación según se muestra en la figura. Vea que el alambre puede cerrar el circuito sin necesidad de que queden las puntas libres.



Lista de Material

SCR - MCR106 - diodo controlado de silicio para 200V(110V) ó 400V(220V)

D1 - 1N4004, 1N4007 ó BY127 - diodo de silício

C1 - 1 a 8uF - capacitor (ver texto) X 400 V

R1 - 4M7 x 1/8W- resistor (amarilla, violeta, verde)

R2 – 10kK x 5W- resistor de alambre

F1 – 250 mA - fusible

P1 - 4M7 - potenciômetro 1 ó 2M2

S1I - interruptor simple

T1 - flyback (ver texto)

Varios: puente de terminales ó placa de circuito impreso, cable de alimentación, alambres, aisladores, etc.
