Alarma con Sensores de hilo (ART510S)

Se trata de un circuito "económico" que sustituye a los reed-switches por hilos finos que se interrumpen cuando la puerta o ventana es abierta.

El único inconveniente de esta versión es que cada noche los cables se deben poner en posición de funcionamiento.

Estos hilos se fijan a dos perfiles, uno en la parte fija y otra en la parte móvil de la ventana y conectados al circuito principal por medio de un par de hilos camuflados.

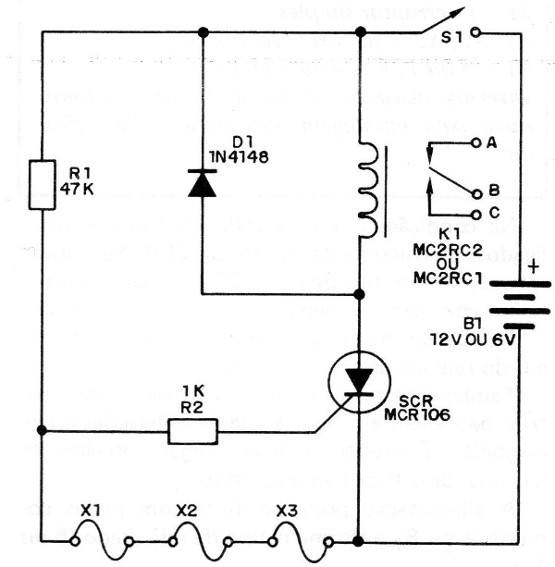

En la figura 1 tenemos el circuito completo de este sistema.



Figura 1 - Circuito completo de la alarma
Figura 1 - Circuito completo de la alarma



En la condición de espera todos los hilos están interconectados, aterrizando el comportamiento del SCR. Si hay una interrupción de uno de ellos, el SCR dispara, activa el relé y con ello se alimenta el sistema de alarma.

Las conexiones del sistema de aviso en los puntos A, B y C del relé se dan al final del artículo.

También en este caso, una vez activado, para reactivar no sirve rehacer sólo las llamadas interrumpidas.

Es necesario apagar y conectar de nuevo S1, que debe estar bien escondida.

La alimentación se puede realizar con pilas comunes, 4 o 8 según el tipo de relé usado (6 o 12 V).

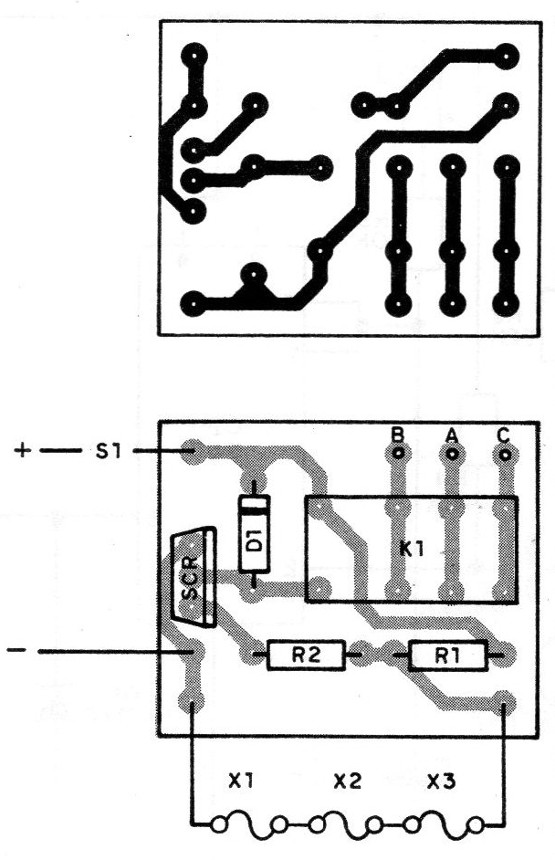

En la figura 2 damos la placa de circuito impreso.



Figura 2 - Placa de alarma
Figura 2 - Placa de alarma





SCR - MCR106, TIC106 o C106 - SCR común

K1 - Relé para 6 V o para 12 V

D1 - 1N4148 o 1N914 - diodo de uso general

R1 - 47 k X 1/8 W - resistor (amarillo, violeta, naranja)

R2 - 1 k X 1/8 W - resistor (marrón, negro, rojo)

S1 - interruptor simple

X1, X2, X3 - sensores (ver texto)

B1 - 6 o 12 V - 4 o 8 pilas

Varios: placa de circuito impreso, hilos finos, caja para montaje, soporte de pilas, hilos, etc.
