Amplificador PWM (ART508S)

El audio digital desde hace mucho tiempo es una realidad, y su calidad casi infinitamente superior a los demás sistemas de reproducción sonora también es del conocimiento de todos. La clave para un sonido absolutamente perfecto está en el procesamiento digital de la información que puede estar grabada en un disco compacto, por ejemplo. Para este procesamiento la información sonora es registrada en disco por un sistema PWM (Anchura de la modulación), o modulación por anchura de pulso, donde una señal analógica es transformada en un dado serial digital cuya anchura de pulso en cada período de su oscilación presenta un valor de tensión eficaz igual al de la señal analógica original; esto en líneas bastante generales.

El proyecto que ahora sugerimos es un ejemplo práctico y funcional de procesamiento digital en una reproducción sonora - el amplificador PWM.

En este circuito tenemos un primer bloque que es un mero comparador donde se inyecta la señal de audio, los Smith Triggers a continuación "encuadran" la señal y proporcionan corriente suficiente para excitar los transistores de salida.

Estos trabajan simplemente como claves, ya que la forma de onda a ellos aplicada es cuadrada, conteniendo la información de audio en su ancho de pulso (figura 1).

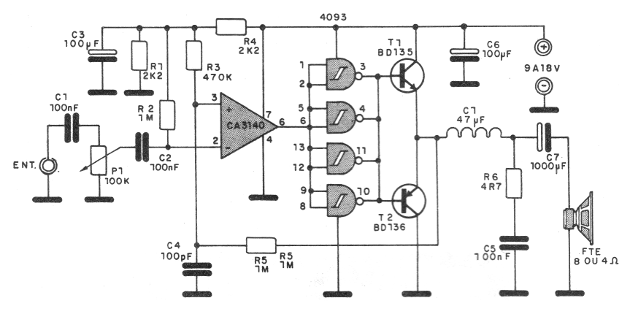

Figura 1 - Diagrama del amplificador
Figura 1 - Diagrama del amplificador



Con un simple amplificador como este, podemos obtener resultados sorprendentes, a pesar de que los transistores son de baja potencia tenemos una salida eficaz de 5 W, ya que la pérdida de disipación es muy pequeña y que los transistores funcionan apenas como elementos de conmutación.

Esto trae otra gran ventaja: bajos factores de distorsión. La distorsión por crossover es igual a cero y la distorsión armónica total está en la casación del 0,3%.

La tensión de alimentación para el circuito se sitúa en el rango de 9 a 18 V y, aunque los transistores trabajan ligeramente calentados, no se necesitan disipadores de calor.

La bobina L1 es un microchip de 47 uH que se puede adquirir listo.

La corriente drenada por el circuito no sobrepasa los 450 mA.

Este es, por lo tanto, un amplificador perfectamente operativo y de tecnología bastante nueva, que debe ser tentado por todos aquellos que aprecian un sonido absolutamente puro en circuitos de gran originalidad.

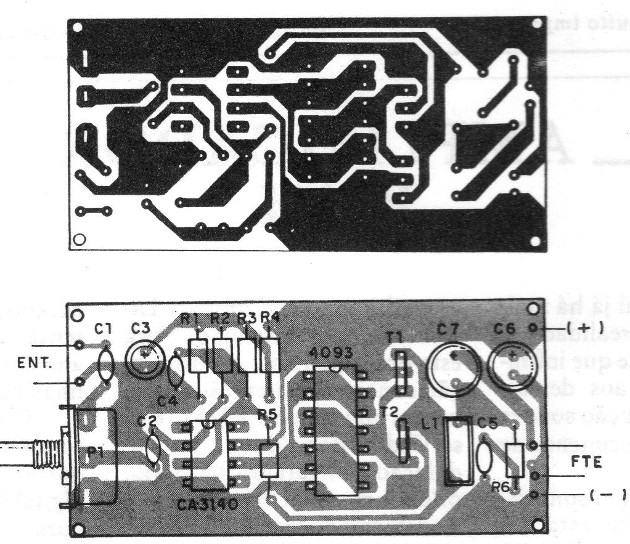

La figura 2 muestra el diseño de la placa de circuito impreso por nosotros adoptada.



Figura 2 - Placa de circuito impreso
Figura 2 - Placa de circuito impreso
