Microamplificador (ART506S)

Un circuito que usted puede montar a partir de las calcomanías simples en un solo circuito que admite tres versiones de amplificador y que puede utilizar más de 50 transistores diferentes! Con potencias que varían entre 100 mW y 1 W, este microamplificador puede ser utilizado en muchas aplicaciones diferentes.

Damos un circuito básico de un microamplificador de audio que usted puede montar con facilidad, y que servirá para las siguientes aplicaciones posibles: reforzador de sonido para su radio o walkman, intercomunicador, etapa de potencia de radios experimentales, seguidor de señales, amplificador de prueba , amplificador para auriculares, etc.

Las versiones pueden ser alimentadas con tensiones de 6, 9 o 12 V y los transistores usados son todos de tipos comunes.

La calidad de audio es excelente así como la sensibilidad, pudiendo ser excitado con fuentes de medio ganancia tales como micrófonos de cristal.

Con altavoces pesados en pequeños altavoces es que se percibe mejor el rendimiento de este amplificador.

El circuito tiene salida en simetría complementaria con 3 transistores, lo que es una garantía de calidad de sonido.



MONTAJE

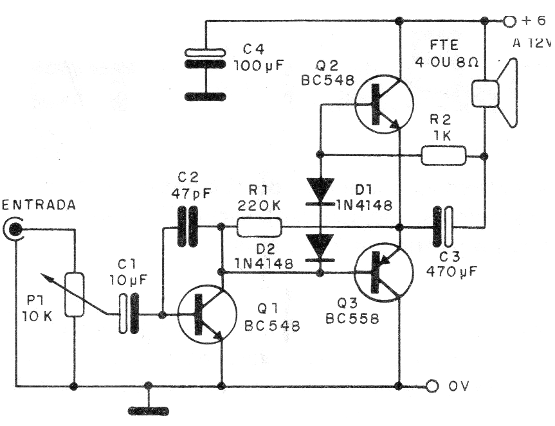

En la figura 1 tenemos el diagrama completo de nuestro amplificador.



Figura 1 - Diagrama del amplificador
Figura 1 - Diagrama del amplificador

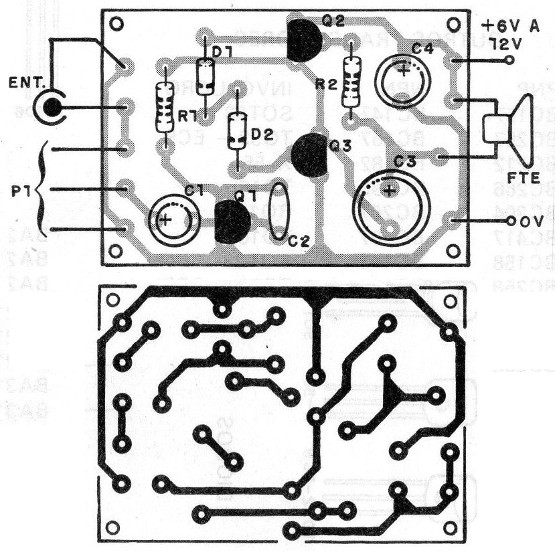

En la figura 2 tenemos la placa de circuito impreso básica para el montaje.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje

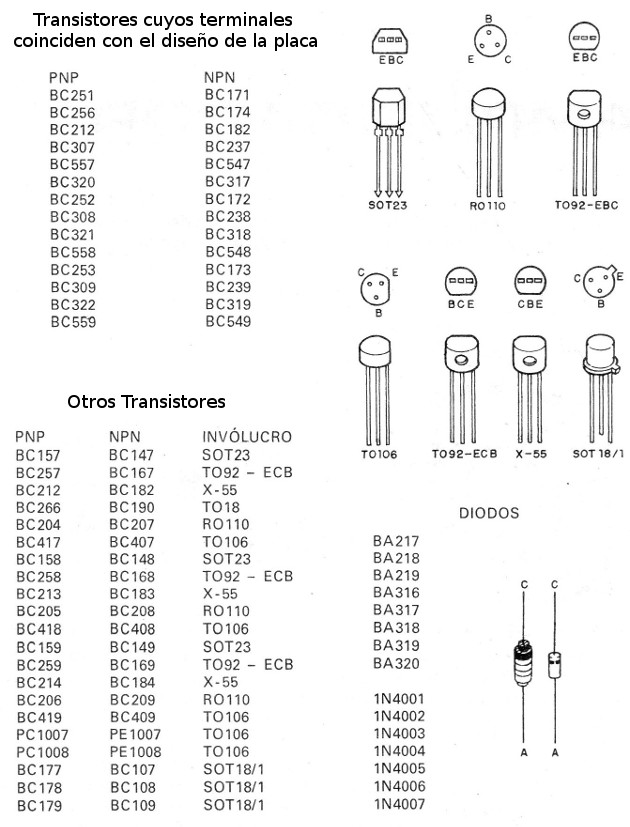

Damos en la tabla 1 los posibles transistores que pueden ser usados ??en nuestro montaje para las tres tensiones.








Vea que muchos tienen una disposición de terminales diferente lo que requiere un cierto cuidado en su montaje.

En la misma tabla también damos algunos diodos, con el modo de conexión, que sirven en lugar de D1 y D2.

Sólo en la versión de 12 V es que los transistores Q2 y Q3 deben ser específicos. Para esta versión recomendamos que Q2 sea del tipo BC338 y Q3 del tipo BC328, los cuales tienen las mismas disposiciones de terminales de los BC548 / BC558.

Los capacitores electrolíticos son para una tensión por lo menos 50% mayor que la tensión de alimentación y los demás condensadores pueden ser cerámicos o de poliéster.

Los resistores son de 1/4 o 1/8 W con 10 o 20% de tolerancia, y el control de volumen es un potenciómetro o trimpot, siendo optativo, si el aparato es usado como reforzador para radios, pues en este caso se utiliza el control de volumen de la propia radio.



PRUEBA Y USO

Dependiendo de los transistores usados ??y de la tensión de alimentación puede ser necesario cambiar los valores de algunos componentes para llegar al mejor rendimiento.

Por lo tanto, el primer componente que se va a comprobar es R2. Conectamos en serie con la alimentación un miliamperímetro y elegimos para este resistor un valor que fije la corriente de reposo en torno a 10 a 20 mA, como máximo.

No debemos reducir este resistor a menos de 470 ohmios, ni aumentarlo a más de 2k2. Si, con este procedimiento, no llegamos a la corriente deseada, entonces debemos cambiar R1.

Los valores posibles están entre 100 k y 470 k.

Una vez conseguida la mejor corriente de reposo, que resulte en la mayor ganancia y calidad de sonido, podemos pensar en el uso del amplificador.

La excitación depende de la intensidad de la señal de la fuente. Si se utiliza una radio, grabadora u otro dispositivo que permita una mayor potencia de salida, todo bien: podemos usar normalmente el microamplificador.

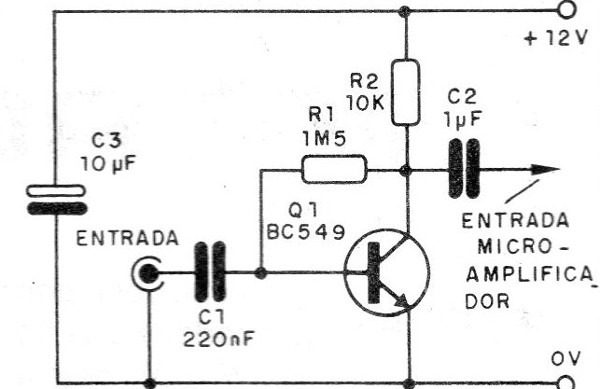

Si se utilizan fuentes de bajo ganancia como micrófonos, radios de galena o cápsulas fonográficas puede ser necesario un preamplificador cuyo circuito se muestra en la figura 3.



Figura 3 - Un preamplificador
Figura 3 - Un preamplificador



La resistencia R1 de este preamplificador debe cambiarse eventualmente a valores entre 1M y 3M3 si se observa algún tipo de distorsión del sonido.

Observamos que si se utiliza fuente, su filtrado debe ser óptimo para que no ocurran problemas de ronquidos.

Un capacitor de filtro de al menos 1 500 uF debe ser usado en la fuente y las entradas de señal deben ser blindadas.



O1, Q2 - BC548 - transistores de uso general (NPN)

Q3 - BC558 - transistores de uso general (PNP)

R1 - 220 k x 1/8 W - resistor (rojo, rojo, amarillo)

R2 - 1 k x 1/8 W - resistor (marrón, negro, rojo)

P1 - 10 k - potenciómetro

C1 - 10 uF x 16 V - capacitor electrolítico

C2 - 47 pF - capacitor de cerámica

C3 - 470, uF x 16 V - capacitor electrolítico

C4 - 100, uF x 16V - capacitor electrolítico

D1, D2 - 1N4148 - diodos de silicio

FTE - Altavoz de 4 u 8 ohms

Varios: placa de circuito impreso, jack de entrada, hilos, soldadura, etc.
