Trifonte de 12 + 12 V con 5 A (ART475S)

   Esta fuente de alimentación es de gran utilidad en la bancada del proyectista que trabaja tanto con amplificadores operativos que requieren fuentes simétricas como también con integrados digitales CMOS y TTL. Con tres salidas, proporciona tensiones de +15 V, -15 V y 5 V, bajo corriente de hasta 1 A.

   Las fuentes de alimentación son indispensables en la bancada del diseñador o incluso del laboratorio de la escuela.

   La fuente que describimos es triple y no necesita ajustes, ya que proporciona tensiones fijas garantizadas en precisión por los propios circuitos integrados utilizados.

   Con ella podemos trabajar tanto con amplificadores operacionales y otros circuitos que exijan fuentes simétricas como también alimentar circuitos integrados CMOS con 5 V o 12 V, o aún TTL con 5 V.

   Las salidas son independientes, lo que significa que la alimentación se puede hacer con todas las tensiones al mismo tiempo, habiendo sólo la tierra en común (0 V).

   Con tres reguladores de buena precisión, la fuente tiene protección contra cortocircuitos y es simple de montar.



Características:

Tensión de entrada: 110/220 Vc.a.

Tensiones de salida: +12 V, -12 V y + 5 V

Corriente máxima en cada salida: 1 A

   Utilizamos un transformador único para bajar la tensión de la red a 15 + 15 V. La corriente de este transformador determinará la intensidad total máxima de la salida, ya que cada integrado regulador tiene un máximo de 1 A;

   Utilizando un transformador de 2 A podemos usar o la fuente simétrica o la TTL con 1 A, sin problemas.

   La rectificación se realiza con 4 diodos, de modo que se obtiene tanto una tensión positiva en relación a la masa (referencia) como una tensión negativa.

   Las tensiones positivas se entregan a dos reguladores, siendo uno el 7812, con salida de 12 V para el valor positivo de la fuente simétrica. El otro es un 7805, que proporciona la tensión positiva de 5 V para la alimentación de circuitos TTL.

   La tensión negativa se entrega a un 7912, que proporciona entonces los -12 V de la fuente simétrica.

   El filtrado, después de la rectificación, se realiza por dos capacitores de 1 000 uF.

   Después de los reguladores tenemos capacitores electrolíticos adicionales de desacoplamiento.

   Se incluye en el circuito un LED indicador, un fusible de protección en la entrada.

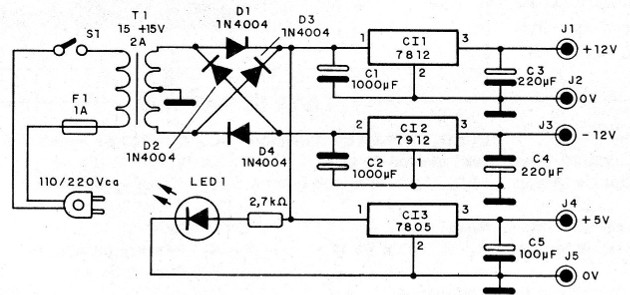

   El diagrama completo de la fuente de alimentación triple se muestra en la figura 1.



   Figura 1 - Diagrama completo de la fuente
   Figura 1 - Diagrama completo de la fuente

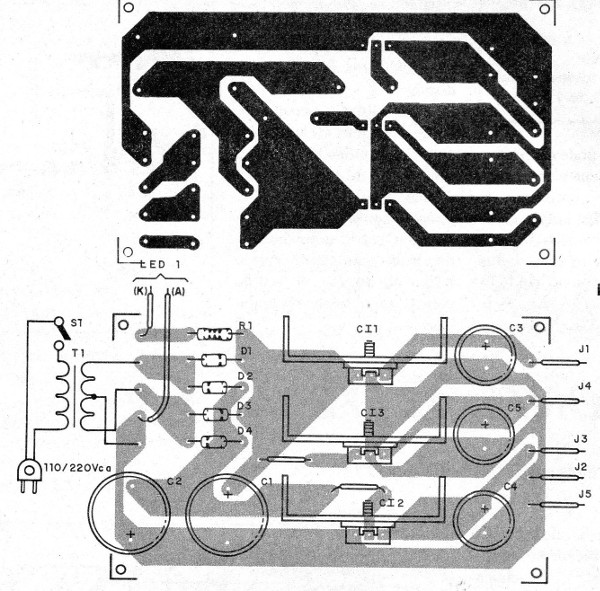

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.



   Figura 2 - Placa para el montaje
   Figura 2 - Placa para el montaje



    Observe que el transformador se queda fuera de la placa, para mayor economía, y que los radiadores de calor de buen tamaño deben ser previstos para los circuitos integrados reguladores de tensión.

   El transformador tiene devanado primario de acuerdo con la red local y secundaria de 13 V a 15 V con corriente entre 1 A y 3 A.

   Para probar basta conectar la fuente en la red de alimentación y verificar las tensiones en las distintas salidas, con la ayuda de un multímetro.

   Comprobado el funcionamiento es sólo usar la fuente, respetando los límites de corriente de cada salida y observándose las polaridades de los aparatos conectados a ella.



Semiconductores:

CI1 - 7812 - circuito integrado regulador de tensión positiva

Cl2 - 7912 - circuito integrado regulador de tensión negativa

CI3 - 7805 - Circuito integrado regulador de tensión de 5 V

D1 a D4 - 1N4004 o equivalentes - diodos de silicio

LED1 - LED rojo común



Resistores:

R1 - 2,7 k ohms x 1/8 W



Capacitores:

C1 C2, - 1000 uF - electrolíticos de 25 V

C3, C4 - 220 uF - electrolíticos

T1 - Transformador con 12 V, primario de acuerdo a la red y secundario de 15 + 15 V x 2 A - ver texto

C5 - 100 uF - electrolítico de 6 V

Varios: J1 a J2 - bornes aislados

S1 - interruptor simple

F2 - Fusible de 1 A
