Flash Integrado (ART473S)

   Las configuraciones de los indicadores de potencia normalmente utilizan transistores de potencia en la etapa final, para excitar lámparas de mayor brillo. Esta configuración, sin embargo, es diferente y presenta características que merecen ser analizadas en una aplicación práctica: la excitación final de la lámpara es hecha por un integrado regulador de tensión con capacidad para 1A y de costo muy bajo.

   El circuito que presentamos opera con tensión de alimentación de 12 V de una batería que sirve para señalización con lámparas de hasta 1 A, con características interesantes: en la condición de espera por los flashes, o en los intervalos entre los intermitentes, la lámpara no se apaga totalmente, simplemente con el brillo reducido.

   De esta forma, el filamento no se encuentra totalmente frío, no hay el "impacto" de la corriente que reduce la durabilidad de la lámpara.

   Al mismo tiempo, en la llegada de la corriente mayor de accionamiento tenemos una transición más rápida al brillo total con mayor rendimiento en la señalización.

   La principal innovación de este circuito, sin embargo, está en la utilización solamente de circuitos integrados, con la excitación de la lámpara hecha, incluso, a través de un regulador de tensión.

   El circuito puede controlar lámparas hasta 1 A y con algunas modificaciones, hasta potencias mayores y su montaje es extremadamente simple dado el número reducido de componentes.



   COMO FUNCIONA

   La velocidad de las pulsaciones es determinada por un 555 que funciona en la configuración de astable.

   El tiempo de carga del condensador es dado por el ajuste de P1 y por las resistores R1 y R2.

   La descarga que lleva la salida al nivel alto es determinada por R2.

   Con base en los valores de estos componentes el lector puede determinar el ciclo activo del circuito, alterándolo dentro de los límites permitidos por las características del 555.

   Tanto el resistor entre el positivo de la alimentación como entre los pinos 6 y 7 no pueden ser menores de 1k9 ni mayores que 1M.

   El capacitor, por otro lado, no debe ser mayor que 1000 uF.

   Para los valores dados, tenemos un parpadeo en cada aproximadamente 3 segundos en el ajuste de resistencia máxima para P1.

   La salida del 555 controla la polarización de un regulador de tensión 7805 a través de un transistor NPN de uso general.

   Con la salida a nivel alto en el perno 3 del 555, el transistor conduce y presenta una baja resistencia entre el pin 2 del CI-2 y la tierra, con lo que la salida de tensión de este integrado estará en torno a 5 V.

   Con la salida del integrado a nivel bajo, el transistor no conduce, y el integrado se polariza en el sentido de presentar tensión máxima de salida, es decir, los 12 V de la alimentación (figura 1).

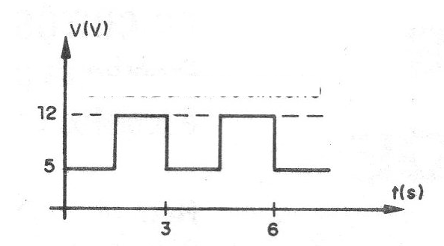

Figura 1 - Señal en el circuito
Figura 1 - Señal en el circuito



   De esta forma, la tensión de salida en el 7805 oscila entre 5 y 12 V, alimentando una lámpara de señalización.

   La corriente máxima admitida por el integrado es de 1 A.

   Con la tensión de 5 V aplicada a la lámpara su brillo es mínimo, quedando el filamento apenas calentado. Con la alimentación máxima, el brillo es total.



MONTAJE

   En la figura 2 tenemos el diagrama completo de este aparato.

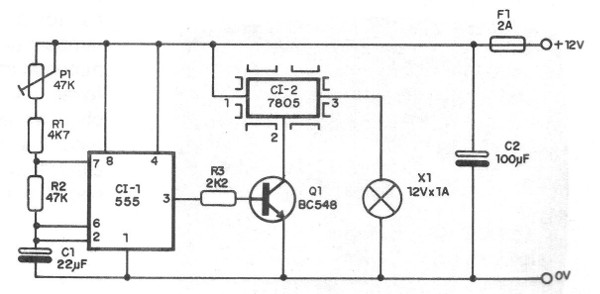

Figura 2 - Diagrama del aparato
Figura 2 - Diagrama del aparato



   En la figura 3 tenemos la disposición de los componentes en una placa de circuito impreso.



Figura 3 - Disposición en una placa de circuito impreso
Figura 3 - Disposición en una placa de circuito impreso





Observe que el integrado CI-2 debe estar dotado de un buen radiador de calor.

   Para el CI-1 sugerimos el uso de un zócalo DIL de 8 pines.

   Para el ajuste definitivo se puede utilizar un trimpot, pero para aplicaciones en las que se necesita variar constantemente la velocidad de los intermitentes, sugerimos la utilización de un potenciómetro.

   Los capacitores electrolíticos son para 16 V o más y los resistores son todos de 1/8 o ¼ W.

   El fusible de protección es importante para garantizar la integridad del sistema en caso de cortocircuito.

   La lámpara X1 puede ser del tipo utilizado en automóviles, con corriente máxima de 1A.

En una versión moderna, se pueden utilizar LED de alta potencia en serie con resistores apropiados.

   Una lámpara de linterna de coche sirve.



PRUEBA Y USO

    Sólo tiene que colocar el fusible en el soporte y alimentar la unidad con tensión de una batería o fuente.

    Ajustando P1 se debe conseguir que la lámpara parpadee en la frecuencia deseada.

    Para cambiar el intervalo o la duración podemos modificar la resistencia R2, que tendrá valores en el rango de 4,7 a 100 k ohmios.



CI-1 - 555 - circuito integrado

CI-2 - 7805 - circuito integrado

Q1 - BC548 o equivalente - transistores NPN de uso general

F1 - fusible de 2 A

X1 - lámpara de 12 V - ver texto

P1 - 47 k ohms - pote

C1 - 22 uF - capacitor electrolítico

C2 - 100 uF - capacitor electrolítico

R1 - 4,7 k ohms - resistor (amarillo, violeta, rojo)

R2 - 47 k ohms - resistor (amarillo, violeta, naranja)

R3 - 2,2 k ohms - resistor (rojo, rojo, rojo)

Varios: placa de circuito impreso, caja para montaje, soporte para fusible, zócalo para lámpara, hilos, soldadura, etc.
