Minuteria Sonora con el 555 (ART456S)

   El circuito presentado tiene por función determinar un intervalo de tiempo que se puede ajustar entre algunos segundos hasta aproximadamente media hora, al final del cual hará sonar una señal sonora con buen volumen. En el caso de que se produzca un cambio en la calidad de los alimentos, se debe tener en cuenta que, en el caso de las plantas.

   Lo importante en este circuito es su simplicidad y el hecho de que pueda instalarse fácilmente en una caja plástica, para uso portátil.

   En nuestra versión los tiempos pueden alcanzar poco más de media hora en pistas que el propio lector va a determinar.

   El aviso sonoro es bastante ruidoso, pudiendo fácilmente ser percibido a una buena distancia.

   Los recursos para reducir el volumen de la advertencia son posibles y se indican en el texto.

   Las características de esta minuteria son:

   Tensión de alimentación: 6 V (4 pilas)

    Baja corriente de reposo: 5mA

   Número de semiconductores: 1 integrado y 3 transistores

   Rango de tiempos: unos segundos a media hora

      La base del circuito es el popular 555 en la configuración de monoestable.

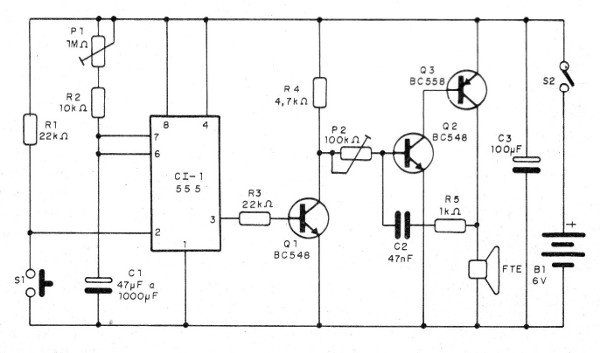

   En la figura 1 tenemos el diagrama completo del aparato.



Figura 1 - Diagrama de la minuteria
Figura 1 - Diagrama de la minuteria





La realización práctica se puede realizar en una placa de circuito impreso universal con patrón de matriz de contactos, por ejemplo.

   Para el integrado se puede utilizar un zócalo DlL de 8 pines, que facilitaría la sustitución en caso de necesidad.

  Q3 es PNP, diferente de Q1 y O2, que son NPN. Para estos transistores todos, se pueden utilizar equivalentes.

   El valor de C2 no es crítico, pudiendo quedar entre 33 y 100 nF.

   El potenciómetro P1 debe ser lineal y agregaremos una escala que se obtendrá a través del cálculo o sobre la base de un reloj o Cronómetro común.

   S1 y S2 quedan en el panel. El primer es un interruptor simple y S2 es del tipo "botón de timbre", es decir, un interruptor de presión del tipo normalmente abierto. Para probar la unidad, basta colocar P1 en la posición de menor tiempo y conectar S2.

   Tan pronto como se haga, debería haber la emisión de sonido. Si no existe, ajuste P2 para obtener el tono que le guste. Presionando S1 tiene inicio la temporización al final de la cual el altavoz emite su sonido característico.



   Para utilizar, haga lo siguiente:

   a) Ajuste P1 en el tiempo deseado.

   b) Conecte S2 y luego presione S1.

  Si desea rangos de tiempos más pequeños, utilice valores pequeños para el condensador C1.

   Una sofisticación que se puede añadir al circuito es un indicador de temporización que consiste en un resistor de 1 k ohmios en serie con un LED conectado entre el pin 3 y el negativo de la alimentación.



C1-1 - 555

Q1 y Q2 - 80548 o equivalentes

G3 - BC558 o equivalente

FTE - altavoz de 4 ó 8 ohms x 5 cm

S1 - Interruptor de presión

S2 - interruptor simple

B1 - 6 V - 4 pilas pequeñas

P1 - 1 M ohms - potenciómetro lineal (ver texto)

P2- 100 k ohms - trimpot

Resistores: 1/8 W

R1 - 22 k ohms

R2 - 10 k ohms

R3 - 22 k ohms

R4 - 4,7 k ohms

R5 - 1 k ohms

Capacitores:

C1 - 47 uF a 1000 uF x 6 V - electrolítico

C2 - 47 nF - poliéster o cerámico

C3 - 100 uF x 6 V - electrolítico
