Luz de Balcón Magnética (ART454S)

   Es un simple automatismo que puede ser de gran utilidad para quien llega por la noche en casa y desea encender de forma secreta la luz del balcón. La idea es usar un pequeño imán que, pasando por un lugar secreto, accione la luz del balcón. La luz se apagará por un interruptor interno.

   Lo que este circuito hace es encender una lámpara cuando pasamos un imán cerca de un reed-switch oculto en algún lugar de una pared.

   Una que la lámpara se encienda, así permanecerá hasta que la alimentación se apague por un momento.

   El circuito está indicado sólo para lámparas incandescentes de 5 a 40 W, tipo de lámpara que ya está saliendo de uso.

   Simple de montar, el aparato funciona tanto en la red de 110 V como 220 V.



   Como funciona

   Un interruptor de cuchilla se conecta a la carcasa del SCR que se mantiene apagada.

   Para que el circuito permanezca encendido después del disparo, debe ser alimentado por una tensión continua.

   Esta tensión se obtiene a partir del diodo rectificador D1 y por un condensador electrolítico de alta tensión.

   De esta forma, cuando un pequeño pulso es producido por la aproximación del imán del reed switch, el SCR dispara alimentando la lámpara que entonces permanece encendida.

   Para rearmar el circuito, basta con apagar y volver a conectar la alimentación.



Montaje

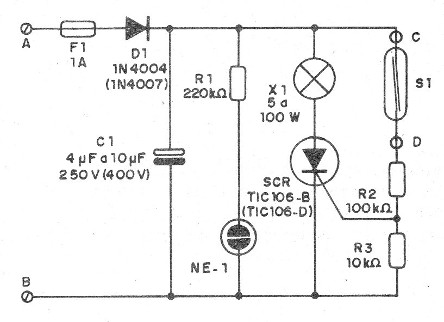

   En la figura 1 tenemos el diagrama completo del aparato.



   Figura 1 - Diagrama del aparato
   Figura 1 - Diagrama del aparato

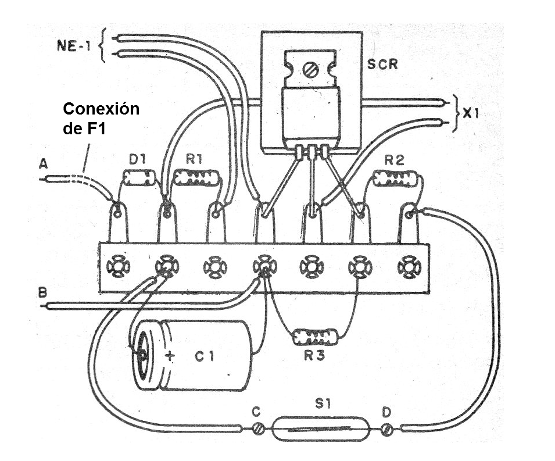

   En la figura 2 tenemos el montaje en un pequeño puente de terminales, para los que no quieran hacer una placa de circuito impreso.



   Figura 2 - Montaje en puente de terminales
   Figura 2 - Montaje en puente de terminales



   En el montaje, observe cuidadosamente la polaridad del electrolítico y del diodo, así como la posición del SCR.

   El SCR debe ser sufijo B o D si la red es de 110 V y D si la red es de 220 V.

   Un pequeño disipador de calor debe ser atado al SCR.

   No utilice el aparato con otros tipos de lámpara.



Prueba y uso

   Sólo hay que acercar un imán del sensor para que la lámpara se enciende.

   Instale el sensor en un lugar que no pueda ser visto, pero que el campo de un imán pueda alcanzar.

  Cargue en su llavero un imán permanente para poder hacer el accionamiento cuando lo desee.

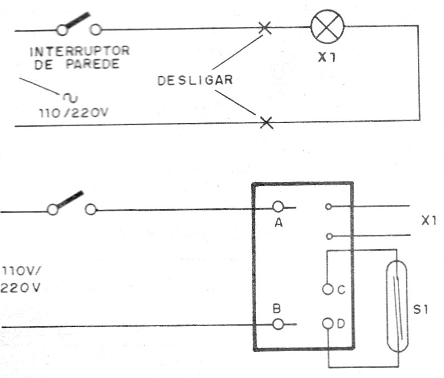

   En la figura 3 tenemos el modo de hacer su instalación.



   Figura 3 - Modo de instalación
   Figura 3 - Modo de instalación



  Una idea consiste en agarrar un imán en la parte inferior del coche e instalar el sensor en su recorrido.

   Cuando el coche entra en el garaje, la lámpara se encender automáticamente.



SCR - TIC106B u D - ver el texto

NE-01 - Lámpara neón NE-2H

D1 - 1N4004 o 1N4007 - diodo de silicio

F1 - 1 A - fusible

S1 - Reed switch

X1 - 5 a 100 W - lámpara incandescente

C1 - 4 uF a 10 uF x 250 V (110 V) o 400 V (220 V) - condensador electrolítico

R1 - 220 k ohms x 1/8 W - resistor - rojo, rojo, amarillo

R2 - 100 k ohms x 1/8 W - resistor - marrón, negro, amarillo

R3 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

Varios:

Puente de terminales, radiador para el SCR, soporte de fusibles, hilos, soldadura, zócalo para la lámpara, etc.
