Flasher Para 12 V (ART453S)

   Este circuito hace que dos lámparas de 12 V, con corriente hasta 3 A, parpadeen alternativamente en una frecuencia que puede ser controlada externamente. El circuito tiene como aplicaciones la señalización, móvil, a partir de los 12 V obtenidos en un coche. Montaje es simple y utiliza componentes comunes de fácil obtención.

   El circuito que mostramos es simple, si bien utiliza un componente que ya no es muy común: el transistor unijuntura.

   Su propósito es hacer que dos lámparas parpadeen alternativamente en una frecuencia que puede ir de algunas veces por segundo hasta un parpadeo cada 5 o 6 segundos.

   Con las lámparas montadas en una caja con vasos plásticos transparentes rojos, tenemos un excelente dispositivo para señalización móvil automotriz.

  La figura 1 da una sugerencia de montaje.

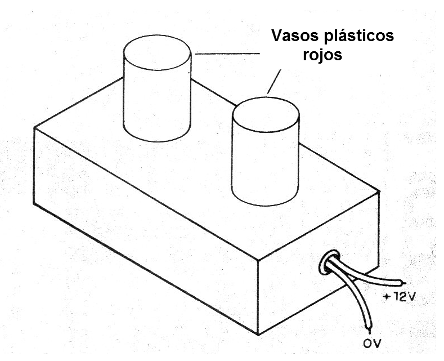

Figura 1 - Montaje con vasos plásticos
Figura 1 - Montaje con vasos plásticos





Como funciona

    La base del circuito es un multivibrador biestable elaborado con dos SCRs y cuya configuración se muestra en la figura 2.

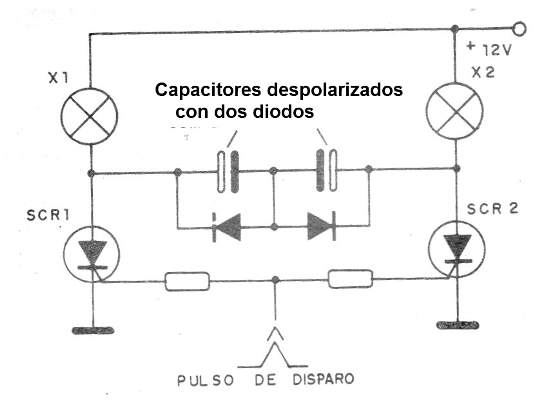

   Figura 2 - Biestable con SCRs
   Figura 2 - Biestable con SCRs



   En este circuito los SCRs son realimentados por dos condensadores conectados de tal forma a formar un único condensador despolarizado.

   Cuando el circuito se alimenta, uno de los SCR conduce antes que otro, inhibiendo así su disparo.

   Cuando un pulso se aplica a la entrada del circuito, el SCR que estaba apagado se conecta, y con ello, colocando en corto el ánodo con el cátodo de lo que estaba conduciendo, lo hace apagar.

    Tenemos entonces un intercambio de estados de los SCR.

   Un nuevo pulso aplicado a la entrada hace que la situación de nuevo se invierte.

   Aplicando pulsos sucesivos a la entrada podemos hacer que los SCRs queden cambiando de condición y con ello las lámparas ligadas a sus anodos.

   Las muñecas son producidas por un oscilador de relajación con transistores unijuntura.

   La frecuencia de las muñecas es dada por C2 y se ajusta en el potenciómetro.



Montaje

   En la figura 3 tenemos el diagrama completo del sistema de señalización con SCRs.

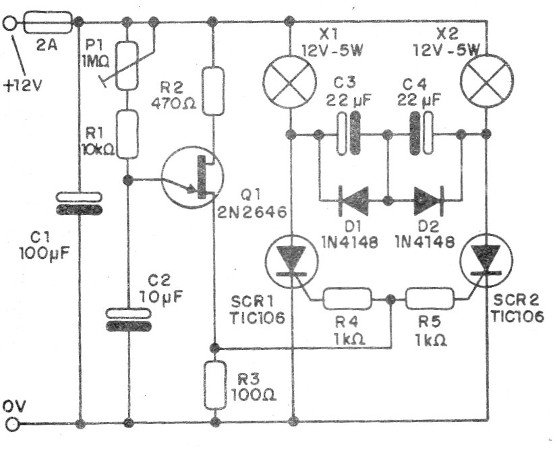

Figura 3 - El diagrama del señalizador
Figura 3 - El diagrama del señalizador



   El montaje se puede realizar sobre la base de una placa de circuito impreso como la que se muestra en la figura 4.

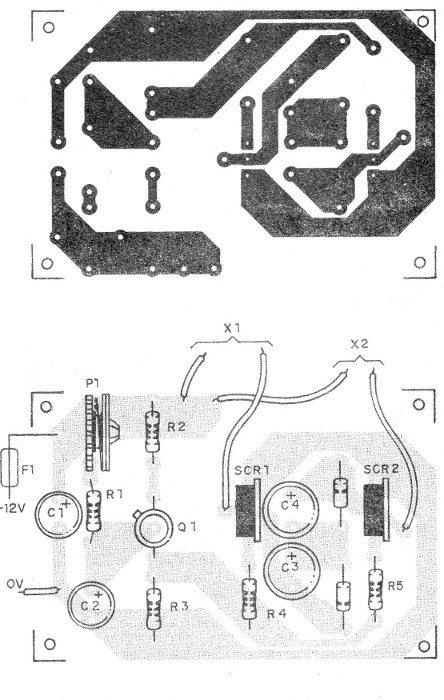

   Figura 4 - Montaje en placa
   Figura 4 - Montaje en placa



    En el montaje, observe la posición de los SCR y del transistor unijunción.

   Para corrientes superiores a 1 A será conveniente dotar a los SCR de disipadores de calor.

   Los condensadores tienen 16 V o más de tensión de trabajo y los resistores son de 1/8 W.



Prueba y uso

  Conectando el aparato a la alimentación y ajustando P1, las lámparas deben parpadear alternativamente.

   Comprobado el funcionamiento es sólo hacer la instalación o dotar al aparato de un conector para ser conectado en la toma de 12 V del coche.



SCR1, SCR2 - TIC106 - diodos controlados de silicio

Q1 - 2N2646 - transistores unijuntura

D1, D2 - 1N4148 - diodos de uso general

P1 - 1 M ohms - trimpot

X1, X2 - Lámparas de 12 V x 5 W

R1 - 10 k ohms - resistor - marrón, negro, naranja

R2 - 470 ohms - resistor - amarillo, violeta, marrón

R3 - 100 ohms - resistor - marrón, negro, marrón

R4, R5 - 1 k ohms - resistores - marrón, negro, rojo

C1 - 100 uF - capacitor electrolítico

C2 - 10 uF - capacitor electrolítico

C3, C4 - 22 uF - capacitores electrolíticos

Varios:

Placa de circuito impreso, caja para montaje, hilos, conector para el coche, soldadura, etc.
