Luces Piscodélicas de 3 Canales (ART433S)

Este sistema de luces parpadeantes o luces rítmicas de 3 canales hace que tres conjuntos de lámparas incandescentes coloreadas parpadeen con los sonidos graves, medios y agudos de un sistema amplificador. El circuito es sencillo de montar y de instalar.

   En este artículo damos el proyecto de un sistema de luces rítmicas o psicodélicas de tres canales para casas de conciertos, conjuntos musicales o teatros.

   El circuito para alimentar hasta 400 W de lámparas en cada canal, precisando sólo una pequeña señal de audio en la entrada para un funcionamiento normal.

   No se deben utilizar lámparas que no sean incandescentes a color.



    Como funciona

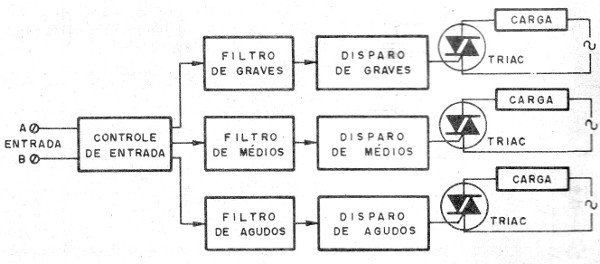

   En la figura 1 tenemos el diagrama de bloques para el aparato.



Figura 1 - Diagrama de bloques del sistema
Figura 1 - Diagrama de bloques del sistema



   Las señales de salida de los altavoces de uno de los canales de un amplificador se aplican a tres filtros que separan las frecuencias correspondientes a los sonidos graves, medios y agudos.

   Los filtros son del tipo pasivo formados para inductores y condensadores, para mayor facilidad de montaje y menor costo.

   La señal de cada frecuencia se aplica a un transformador que, además de proporcionar un aislamiento del circuito para mayor seguridad, también hace un matrimonio de impedancias.

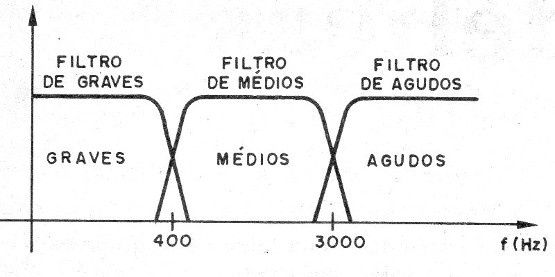

    Tenemos así la división del rango de señales de audio en tres bandas, como muestra la figura 2.



    Figura 2 - La separación de las bandas de graves, medios y agudos
    Figura 2 - La separación de las bandas de graves, medios y agudos



    El transformador transfiere la señal a la puerta de un triac que controla el conjunto correspondiente de lámparas.

   Cada puerta tiene su propio ajuste para obtener el mejor rendimiento para el circuito.

   Cada triac controla entonces su propio conjunto de lámparas que parpadeará de acuerdo con la intensidad del sonido correspondiente.

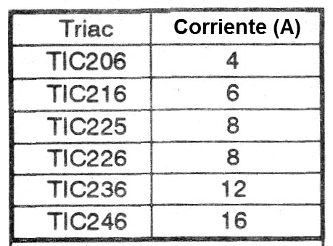

  Podemos elegir el triac de acuerdo con la cantidad de lámparas accionada, conforme a la siguiente tabla.










Montaje

 En la figura 3 tenemos entonces el diagrama completo del aparato.



Figura 3 - diagrama del aparato
Figura 3 - diagrama del aparato



   El montaje puede efectuarse sobre la base de una placa de circuito impreso con la disposición de los componentes mostrada en la figura 4.



Figura 4 - Placa de circuito impreso para el montaje
Figura 4 - Placa de circuito impreso para el montaje

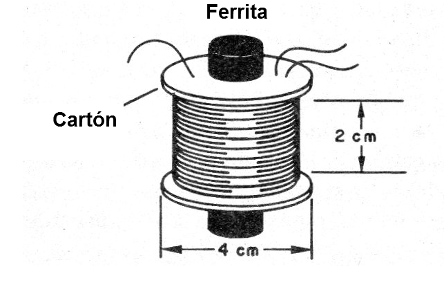

   Las bobinas son los componentes críticos del proyecto, pues deben ser de construcción casera conforme a la figura 5.



Figura 5 - Bobinas - como enrollar
Figura 5 - Bobinas - como enrollar





L1 está formada por 350 a 400 espiras de hilo 26 o 28 en un bastón de ferrita de 1 cm de diámetro, como muestra la figura.

   L2 tiene 200 a 250 espiras del mismo hilo, en el mismo tipo de forma.

   L3 está formada por 80 a 100 espiras del mismo hilo en el mismo palo.

   Los transformadores pueden ser pequeños transformadores con bobina de 110 V, que será conectado a los potenciómetros y secundario de 12 V con corriente de 200 a 300 mA.

   Para las lámparas se utilizan tomas donde los cables de conexión con enchufes deben ser encajados.

   Vea que en los casos de corrientes más altas será conveniente alimentar el circuito con cables y enchufes especiales y o si es una instalación mayor, con conexión directa en la caja de distribución de energía.

   Una sugerencia de caja para el montaje se muestra en la figura 6.



Figura 6 - Caja para el montaje
Figura 6 - Caja para el montaje



   Vea que todas las conexiones de alta corriente que van a los triacs ya las lámparas deben ser hechas con hilos gruesos.

  Muy cuidado debe tomarse con los aislamientos, ya que ninguna parte del aparato debe quedar expuesta.

   Los capacitores electrolíticos son para 25 V o más y los resistores son de ½ W comunes.



Prueba y uso

    En la figura 7 tenemos el modo de hacer la conexión del aparato a la salida de sonido de un amplificador.



Figura 7 - Conexión al amplificador
Figura 7 - Conexión al amplificador





El amplificador debe tener una potencia máxima de 50 watts.

    Para potencias mayores, cambie R1 por un resistor de 22 ohms x 5 W y no utilice el potenciómetro P1.

   Una vez realizada la conexión, conecte el amplificador y las lámparas en la salida del circuito para probar su funcionamiento.

   Ajuste entonces P3, P3 y P4 para que las lámparas parpadeen de acuerdo con el sonido del amplificador.

   En P1 se realiza el ajuste de sensibilidad de acuerdo con el volumen de la música amplificada.

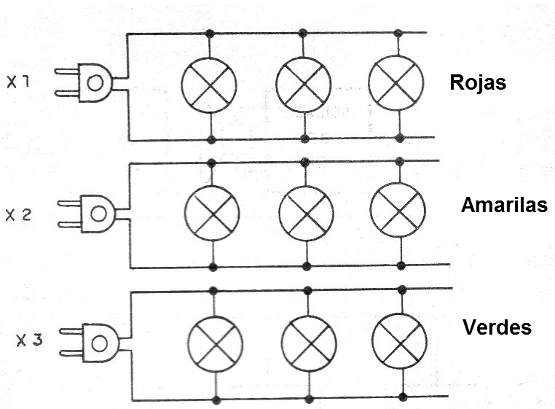

   Diversas lámparas de colores se pueden asociar en conjuntos diferentes, como se muestra en la figura 8.



Figura 8 - Utilizando varios conjuntos de lámparas
Figura 8 - Utilizando varios conjuntos de lámparas



   Los hilos que hacen la conexión de las lámparas deben tener espesores apropiados, de acuerdo con la potencia total del conjunto.

   Una vez comprobado el funcionamiento es sólo hacer la instalación definitiva y utilizar el aparato.



Triac 1, 2 y 3 - Triacs de la serie TIC - ver tabla de acuerdo con la carga

T1, T2, T3 - Transformadores - ver texto

P1 - 100 ohms - potenciómetro de hilo

P2, P3, P4 - trimpots de 1 k ohms

X1, X2, X3 - conjuntos de lámparas incandescentes

L1, L2, L3 - bobinas - ver texto

F1-fusible de acuerdo con la cantidad de lámparas - ver texto

R1 - 4,7 ohms x 2 W - resistor de hilo

R2, R3, R4 - 47 ohms x ½ W - resistores - amarillo, violeta, negro

C1, C2 - 220 uF - electrolíticos

C3, C4 - 10 uF - electrolíticos

C5, C6 - 47 uF - electrolíticos

C7, C8 - 10 uF - electrolíticos

Varios:

Placa de circuito impreso, caja para montaje, hilos esmaltados, hilos, soldadura, etc.
