Este artículo forma parte de un libro que publicamos en 1995 y que se puede descargar gratuitamente desde nuestro sitio. En él tenemos conceptos básicos sobre la radio analógica, con informaciones para reparadores, estudiosos y recuperadores de aparatos antiguos.
Este receptor de radio, a pesar de su simplicidad, es bastante sensible para "agarrar" bien todas las estaciones de su ciudad sin la necesidad de una antena externa.
La simplicidad del circuito con la técnica reflex presenta una ventaja importante para el principiante: no será necesario sino un ajuste para ponerlo en funcionamiento y este ajuste puede ser hecho de oído sin la necesidad de instrumentos especiales.

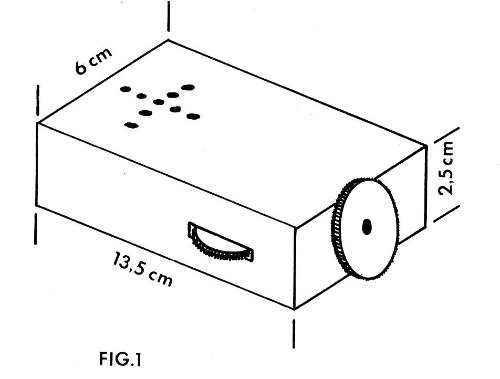

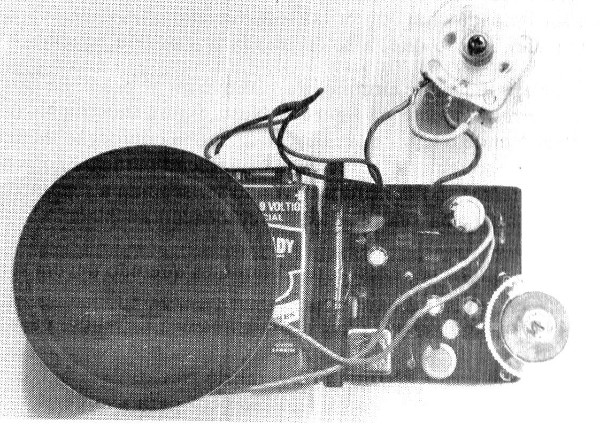

Son 4 transistores que permiten una excelente amplificación, y con alimentación de 9 V la radio es 'bastante compacto para ser montado en una caja plástica común, conforme la figura 1.
Los transistores usados en el montaje son de especificación absolutamente común lo que significa que se pueden encontrar en cualquier casa especializada, así como los demás componentes.
Antes de describir el montaje será conveniente explicar su funcionamiento.
Funcionamiento
Las señales de radio son captadas por el circuito sintonizado formado por la bobina de antena (común) y el condensador variable. De todas las señales que llegan a este circuito solamente los correspondientes a una estación son llevados al transistor T1 que los amplifica una primera vez.
El transistor opera entonces como un amplificador de alta frecuencia en este caso.
Las señales de alta frecuencia de la estación son entonces retiradas del colector, pero en lugar de ser llevados al paso siguiente, estos encontrando el choque de RF formado por 1.2, están obligados a desviarse volviendo al transistor pero pasando por los diodos D1 y D2 que los detecta.
Se llega de nuevo a la base del transistor a través de estos diodos sólo la señal de baja frecuencia detectada que entonces nuevamente se amplifica.

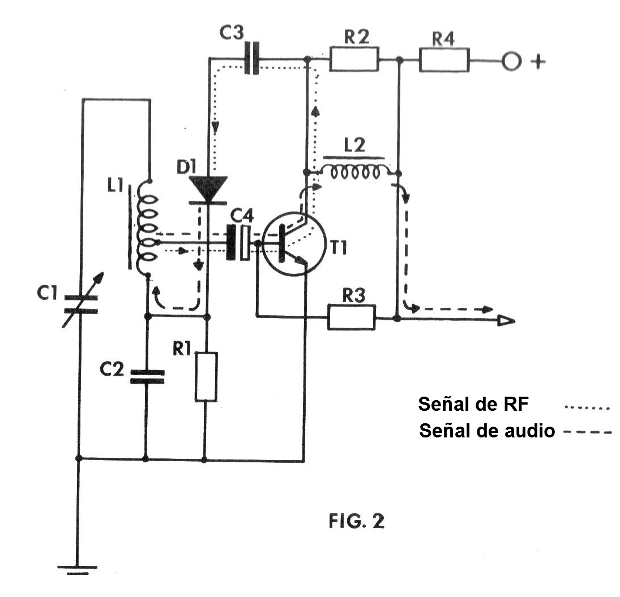

Un mismo transistor amplifica la señal dos veces, una en la forma de alta frecuencia y otra en la forma de baja frecuencia. Este tipo de funcionamiento que caracteriza a los receptores llamados "reflejo (figura 2)
La señal de baja frecuencia extraída del colector del transistor no encuentra ninguna oposición del choque L2 siendo entonces llevado al potenciómetro P1 que funciona como control de volumen.
Del potenciómetro la señal de audio y llevada a un amplificador en simetría complementaria que lleva tres transistores. El preamplificador y T2 que aplica la señal a la etapa de salida formada por T3 y T4, cada uno amplificando una fase de la señal.
De los emisores de los transistores de salida sale la señal ampliada que via condensador C10 es llevada al altavoz.
Este altavoz reproduce con buena intensidad la señal de la estación captada.
La alimentación para la radio viene de una batería de 9 V común.
Montaje
El mejor montaje para este tipo de radio y en placa de circuito impreso con todos componentes soldados
Para la utilización de la placa de circuito impreso es necesario hacer agujeros en los debidos lugares donde serán soldados los terminales de los componentes, utilizando en la operación un taladro manual o eléctrico con una broca de 0,9 o 1 mm, conviene recordar que antes de soldar la placa debe ser limpiada con buen brillo u otro material para remover posible oxidación, sin lo cual, la soldadura no hará la debida conexión.

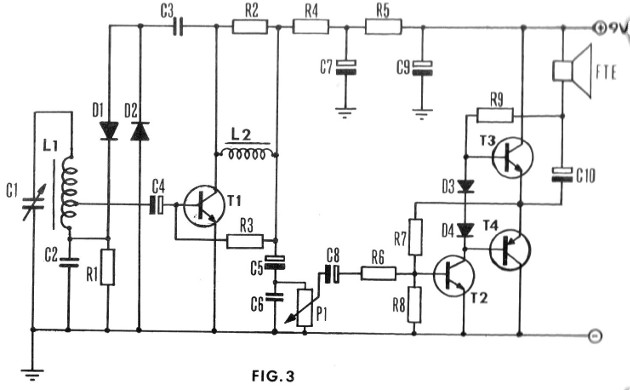

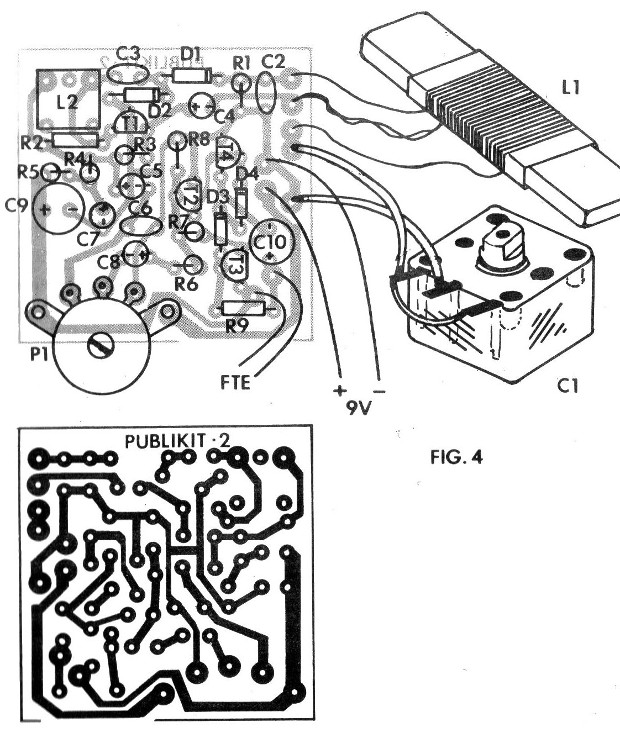

En la figura 3 tenemos el circuito del radio con la placa de circuito impreso correspondiente en la figura 4. En esta figura mostramos el lado cubierto por donde el lector debe basarse para la confección de la placa y el lado de los componentes que sirve de orientación para su ubicación.
Los componentes son delicados y se debe seguir la siguiente serie de recomendaciones en su obtención y colocación en la placa:
a) transistores
Se utilizan 3 tipos de transistores diferentes que no deben ser intercambiados: BF494 (o equivalente) que es un transistor de silicio para altas frecuencias).
BC557 que es un PNP de uso general de silicio.
Los BC547 que son NPN de silicio también para uso general.
En la operación de soldar estos transistores utilice el alicate de punta como disipador de calor.
b) Diodos
Los diodos D1 y D2 deben ser del tipo AA119 obligatoriamente.
Los diodos D3 y D4 pueden ser los 1N4148 o equivalentes de silicio para uso general.
En la colocación de estos componentes en la placa debe ser obedecida su polaridad que es suministrada por el anillo.
c) L1 y L2
Estos son componentes críticos: L1 es una bobina de antena con bastón de ferrita rectangular comercial para ondas medias. Observe la posición de conexión de las terminaciones. L2 es una bobina osciladora para radio de ondas medias (núcleo rojo). Vea su posición de colocación y su tamaño.
Cualquier bobina oscilante para transistores debe servir.
d) C1
Este es el capacitor variable de sintonía. Se debe utilizar uno que se adapte a las características de bobina, siendo normal el tipo plástico de AM de 165 pF o más de capacitancia. Vea bien cuáles son las secciones usadas y si hay problema de cobertura de la pista, encienda sus dos secciones.
e) P1
El potenciómetro de control de volumen ha incorporado el interruptor general que conecta y apaga la batería como ocurre en todas las radios comunes. Se trata de un potenciómetro miniatura de 10 K.
Para la soldadura de este componente es necesario hacer su conexión en la placa de circuito impreso utilizando 4 trozos de terminales o hilos.
f) FTE
El altavoz debe ser de 5 cm de diámetro con 8 ohmios de impedancia siendo el tipo normalmente encontrado en radios portátiles.
g) resistores
Todos los resistores son de 2/8 W con 10%, o 20% de tolerancia con los valores citados en la lista de material. La colocación de estos componentes no necesita tener en cuenta su polaridad sino sólo su valor.
h) Capacitores
Tenemos dos tipos de condensadores: los de valores altos (electrolíticos) están polarizados con tensiones de trabajo de al menos 12 V.
Los de valores pequeños pueden ser cerámicos del tipo disco para mayor facilidad de colocación en la placa.
Tenemos finalmente el conector de las pilas, la caja para el montaje y otros accesorios simples.
Ajuste
Una vez que haya terminado de montar su radio, haga una revisión completa de todo, colocando a continuación la batería en el conector.
Al mismo tiempo que ajustar la variable buscando sintonizar una estación, con la ayuda de un destornillador, mueva el núcleo de la bonina L2.
Sintonizando una estación, ajuste en L2 el punto de mayor rendimiento de la radio.
Usted comprobará que la posición de la radio con respecto a la estación influye en su rendimiento. Esto se debe a la direccionalidad de la bobina de ferrita. Teniendo en cuenta esto, al sintonizar su estación preferida, coloque la radio siempre en la posición de mayor rendimiento.
Fallas posibles:
Sonido distorsionado: vea los diodos D3 y D4 si están invertidos
Oscilaciones y silbidos: vea la posición de D1 y D2
Falta de sensibilidad: vea la variable y la bobina L2
Falta de selectividad: vea la conexión de la bobina L1
Ronco: vea las conexiones de los terminales de la bobina L1
Falta de ganancia o volumen: cambie el transistor T2
Oscilaciones o cortes en el sonido: bobina L2 (regulación o cambio, en algunos casos es necesario sacar el núcleo de Ferrite)
T1 - BF 494
T2, T3 - BC547 o 548
T4 - BC557 o 558
D1, D2 - AA119
D3, D4 - 1N4148
FTE - altavoz de 8 ohms
L1 - bobina de antena
L2 - bobina osciladora (Toko 10 mm)
P1 - potenciómetro de 10 k con interruptor
R1, R2 - 10 k (marrón, negro, naranja)
R3 - 150 k (marrón, verde, amarillo)
R4, R6 - 4k7 (amarillo, violeta, rojo)
R5 - 220 R (rojo, rojo, marrón)
R7 - 180 k (marrón, gris, amarillo)
R8 - 27 k (rojo, violento, naranja)
R9 - 1k8 (marrón, gris, rojo)
C1 - capacitor variable (ver texto)
C2 - 2n2F
C6 - 47nF
C3 - 180 pF
C4, C5, C7, C8 -10 uF x 12 V
C9, C10 - 100 uF x 12 V
Varios:
Clip para batería, batería de 9 V, hilos, etc.
