Adaptador de Impedancia (ART384S)

   Este circuito permite la adaptación de una fuente de señales de baja intensidad con una impedancia de 700 k ohms se conecta a la entrada de un amplificador de baja impedancia de 10 a 1000 ohms.

   Como normalmente se hace, se utiliza en este caso un transistor en la configuración de colector común o seguidor de emisor. Tenemos entonces una etapa que se caracteriza por una elevada impedancia de entrada y una baja impedancia de salida.

   Este circuito se puede utilizar con diversos propósitos, como por ejemplo en la entrada de amplificadores de baja impedancia para admitir señales de una fuente de alta impedancia. El límite de la amplitud de la señal admitida por el circuito sin recorte está alrededor de 200 mV.

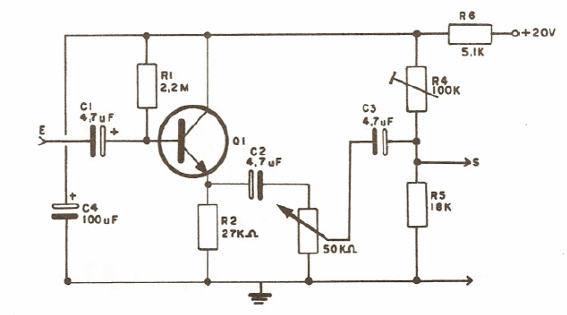

   En la figura 1 tenemos el circuito completo del adaptador, que, según se puede ver, utiliza pocos componentes.



Figura 1 - Circuito completo
Figura 1 - Circuito completo





   Su montaje debe ser hecho en placa de circuito impreso y, si hay espacio el aparato puede ser alimentado por la propia fuente del equipo con el cual deberá operar.

   Para evitar la captación de zumbidos que puede ocurrir en la entrada de alta impedancia su conexión a la fuente de señal debe ser siempre hecha con No blindado.

   La tensión de 20 V para su alimentación puede venir de una fuente separada y cuál deberá ser dotado de excelente filtrado, o bien de una batería. Como el consumo de la unidad es muy bajo, la durabilidad de la batería, en caso de ser usada es bastante grande.

   Con respecto al transistor se da preferencia la utilización de uno que presente, buena ganancia y bajo nivel de ruido como, por ejemplo, el BC238, BC548, BC108, o cualquier equivalente.

   Los capacitores electrolíticos deben tener una tensión de trabajo de al menos 22 V o 25 V.



Q1 - BC238, BC548, BC108 o equivalente

C1, C2, C3 - 4.7uF x 25 V-capacitor electrolítico

C4 - 100 uF x 25 V - capacitor electrolítico

R1 - 2,2 M ohms x 1/4 - resistor

R2 - 27 k ohms x 1/4 W - resistor

R3 - 50 k ohms o 47 k ohms - potenciómetro de registro

R4 - 100 k ohms - trimpot

R5 - 18 k ohms x 1/4 W - resistor

R6 – 5k1 ohms x 1/4 W - resistor

Varios: placa de circuito impreso, hilos, soldadura, etc.
