Amplificador para escucha remota (ART372S)

   Para la escucha remota directa podemos usar un pequeño amplificador que alimenta un auricular. Un amplificador alimentado por pilas y que puede ser cargado en un maletín junto con el micrófono consiste en un equipo interesante para el detective.

Este artículo forma parte de uno de mis libros de espionaje electrónico publicado en la década de 80.

   En la figura 1 tenemos un circuito de amplificador que se puede utilizar para este propósito.





Figura 1 - Circuito amplificador
Figura 1 - Circuito amplificador





   Este circuito es de excelente sensibilidad y puede alimentar tanto un auricular como un pequeño altavoz. Los altavoces no están indicados para este tipo de aplicación, ya que estando cerca del micrófono, que es de alta ganancia, pueden causar realimentación acústica, es decir, un fuerte silbido que impide la audición de cualquier cosa.

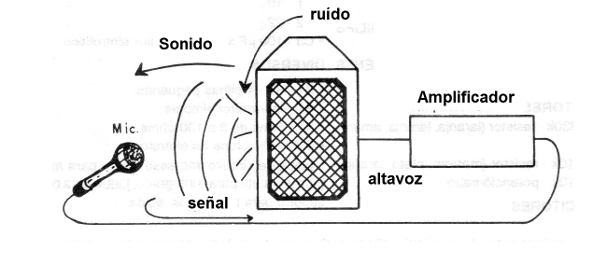

   La figura 2 muestra lo que ocurre.



Figura 2 - Microfonía
Figura 2 - Microfonía





   El auricular debe ser del tipo acolchado para que no "escape" cualquier sonido y venga a provocar el silbido de la microfonía o realimentación acústica.

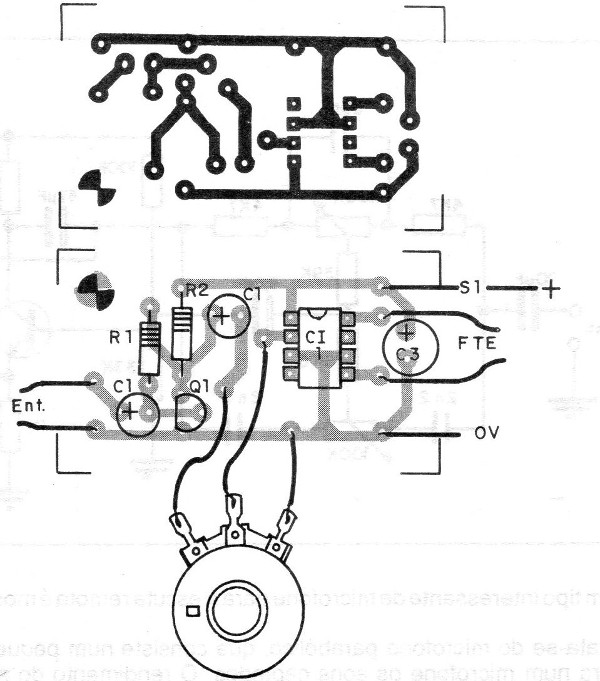

   Una placa de circuito impreso para el amplificador se muestra en la figura 3.



Figura 3 - Placa para el amplificador
Figura 3 - Placa para el amplificador







SEMICONDUCTORES

CI-1 -TDA7052 - circuito integrado

Q1 - BC547 - transistores NPN de uso general



RESISTORES

R1 - 330 k - resistor (naranja, naranja, amarillo)

R2 - 10 k - resistor (marrón, negro, naranja)

P1 - 10 k - potenciómetro



CAPACITORES

C1 - 10 uF x 6 V - capacitor electrolítico

C2 - 22 uF x 6V - capacitor electrolítico

C3 - 100 uF x 6 V - capacitor electrolítico



VARIOS

S1 - 6 V - 4 pilas pequeñas

S1 - Interruptor simple

X1- Auricular de 8 a 100 ohms

MIC - Micrófono de eletreto

Placa de circuito impreso, caja para montaje, zócalo para el integrado, jack para el auricular, soporte para pilas, hilos, soldadura.
