Generador de Pulsos con Retardo (ART330S)

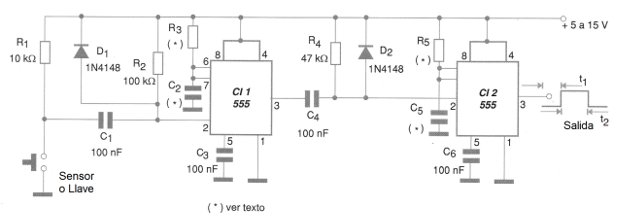

   Se puede considerar una aplicación "avanzada" en la que dos circuitos integrados 555 se utilizan para generar un pulso de duración controlada, producido después de cierto intervalo de tiempo. El circuito que puede accionar una carga de potencia o un relé, dependiendo de la aplicación, se muestra en la figura 1.












   Cuando S1 se presiona el primer 555 monoestable dispara y su salida va al nivel alto, por un intervalo de tiempo que depende de R3 y C2, según lo calculado por la siguiente fórmula:



T = 1,1 x R3 x C2



   Al final de ese intervalo de tiempo, la salida del 555 vuelve al nivel bajo lo que hace que el segundo monoestable 555 sea disparado, dando inicio así a la producción del pulso de salida. El tiempo de duración del pulso producido depende de R5 y C5 según la siguiente fórmula:



T = 1,1 x R5 x C5



   La alimentación del circuito se puede hacer con tensiones de 5 a 15 V y los valores máximos de temporización están alrededor de 1 hora usando condensadores de 1 500 uF y resistores de 2,2 M ohmios.





Semiconductores:

CI-1, CI-2 - 555 - circuitos integrados

D1, D2 - 1N4148 - diodos de uso general



Resistores: (1/8 W, 5%):

R1- 10 k ohms

R2 - 100 k ohms

R3 - 1 k a 2,2 M ohms - ver texto

R4 - 47 k ohms

R5 - 1 k a 2,2 M ohms - ver texto



Capacitores:

C1, C3, C4, C6 - 100 nF - cerámicos o poliéster

C2, C5 - 1 nF a 1 500 uF - ver texto



Varios:

Placa de circuito impreso, sensor de disparo o pulsador, hilos, soldadura, etc.
