Una interesante solución a un problema aparentemente complejo: ¿cómo encender un LED con una sola pila? ¿Cómo hacerlo piscar con una alimentación más baja del requerido para su encendido? En este montaje recreativo puede descubrir algunas cosas interesantes sobre el funcionamiento de los LEDs y todavía tienen una luz intermitente para señalizar y decorar.
En el sitio hay versiones modernas con el integrado LM3909 que tienen la misma función y son más simple.
¿Qué hay demás en un indicador con LED que funciona con una sola pila? Si usted piensa que el circuito es simple, trate de por lo menos encender la luz LED con una pila común.

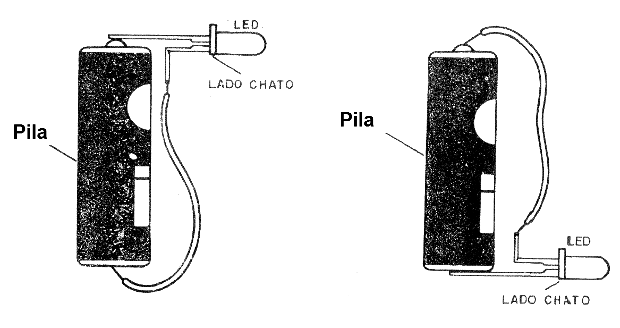

Conecte el LED de una forma u otra, como se muestra en la figura 1, sin poner limitación para evitar la sobrecarga que no pasará nada.
¿Por qué? Simplemente porque LEDs requieren 1.6 V (para los rojos), 2,7 V (para los blancos) hasta 2 V (para los verdes) a la luz mientras que las baterías fornecen 1.5 V solamente.
No se puede, en principio, encender la luz de un LED con una única pila, debido a la tensión de alimentación.
¿Y si queremos hacer un circuito, con luz intermitente, por ejemplo, que enciende con una sola pila y utilice LEDs?
La solución presentada en este artículo no es una simple curiosidad, pues su principio también aparece en muchos dispositivos electrónicos en los que se desea aumentar la tensión disponible, ¡sin necesidad de utilizar transformador!
El parpadeante que hemos descrito es sencillo y sirve más como una demostración o recreación por intensidad de luz pequeña, pero el lector que estudia electrónica puede aprender mucho mediante el uso de componentes reciclados hasta su chatarra.
CÓMO FUNCIONA
Para ser capaz de alimentar un circuito con tensión baja de batería de 1,5 V, necesitamos componentes especiales.
Así, en lugar de transistores y diodos de silicio que tiene una barrera de potencial (que es el punto en que empiezan a conducir) a 0.6 V, utilizamos transistores y diodos de germanio que lo llevan a cabo con sólo 0.2 V.
Montamos así un circuito llamado multivibrador astable que a partir de la señal continua de pila genera una señal pulsante que se aplica en un circuito multiplicador de tensión.

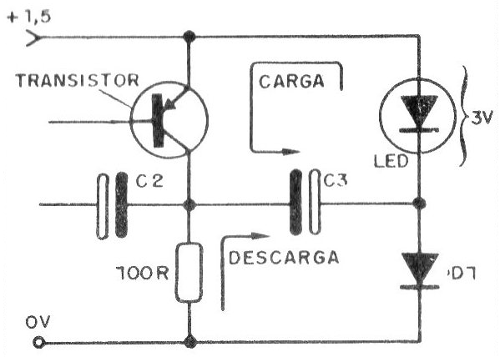

Este circuito se muestra en la figura 2 y funciona como sigue:
Cuando el transistor Q2 conduce corriente, carga el capacitor C3 a través del diodo D1. Cuando el transistor deja de conducir, el capacitor se descarga a través del resistor R4, pero su tensión se añade a la da pila por lo que en el LED aparecen casi 3 V, que es más que suficiente para encenderlo.
Montaje
En la figura 3 tenemos el circuito completo del aparato.

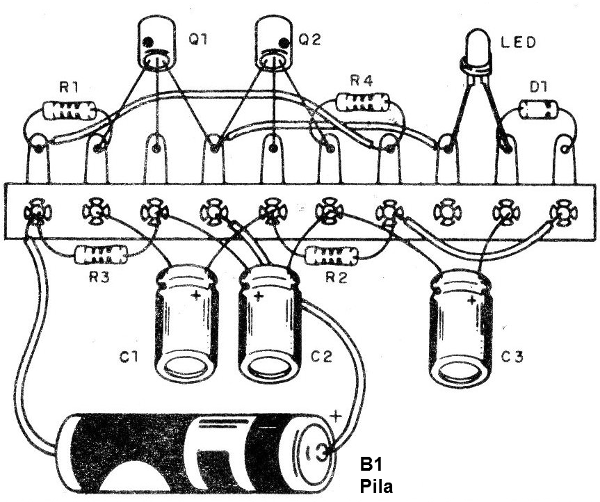

El montaje se llevará a cabo en un puente de terminales se muestra en la figura 4.
Con respecto a la obtención de su instalación y los componentes que necesitamos hacer algunas recomendaciones:
Iniciado por los transistores Q1 y Q2 que deben ser de germanio. En el diseño original se utiliza el 2SB75 o 2SB175 que pueden encontrarse en casas especializadas (*) o incluso utilizar radios transistores antiguos.
También sirve el AC128 y 2SB54, pero será conveniente utilizar tipos conocidos para facilitar la identificación de terminales. En el caso de 2SB75 y 2SB175, por ejemplo, hay una marca triangular pequeña que indica el colector.
Para el AC128 hay una pintura azul o rojo. Vea el dibujo del puente como debe quedar que esta pintura o marca.
El diodo D1 debe ser germanio como 1N34 o lN60 que también puede ser utilizado. Una banda indica su polaridad.
Los capacitores C1 y C2 determinan la velocidad de los destellos, y pueden permanecer sus valores entre 4,7 y 22 uF. El capacitor C3 determina la potencia de los destellos y tienen valores entre 100 uF y 470 uF. Esta gama de valores posibles facilita la utilización a partir de la chatarra.
Los resistores son de 1/8 W y valores cercanos a los indicados pueden ser experimentados.
El LED utilizado puede ser rojo, verde o amarillo y debe observarse la polaridad de la conexión.
Los cables se sueldan directamente en la pila, y si lo desea puede agregar un interruptor para encender y apagar lo parpadeante.

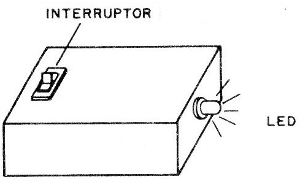

Una vez montado, se puede instalar en una caja, como lo sugiere la figura 5, en una especie de linterna.
Q1, Q2-2SB75 o 2SB175 – cualquier Transistor PNP de germanio
D1-1N60 o 1N34 - Diodo de germanio
LED - LED rojo, verde o amarillo común
B1 - 1 pila de 1,5 V
R1, R4 - 100 ohms x 1/8 W - resistores (marrón, negro, marrón)
R2, R3 - 8k2 x 1/8 W - resistores (gris, rojo, rojo)
C1, C2 - 10 uF x 6 V capacitores electrolíticos (Ver texto)
C3 - 220 uF x 6 V capacitor electrolítico V (ver texto)
Otros: puente de terminales, cables, suelda y etcétera.
