!Qué confusión de patitas! Los resistores, capacitores y diodos tienen solamente dos y entonces hay poca confusión. ¡Pero los transistores poseen tres terminales y los integrados hasta más de cuarenta! ¿Cómo evitar la confusión? Todo eso se verá en forma simple y objetiva en este artículo.
Cada componente tiene una función determinada. Todos sabemos eso. La identificación del componente es el primer paso importante en un montaje. El segundo paso es la determinación del modo de unión del componente. que comienza con la lectura de su valor y la identificación de sus terminales.
Los componentes más comunes de los montajes son las resistencias, capacitores y diodos, que presentan sólo dos terminales o “patitas” como también se las denomina.
Las resistencias se identifican fácilmente por sus bandas de colores que indican el valor. Eso quiere decir que podemos separar con facilidad las resistencias de otros componentes del montaje.

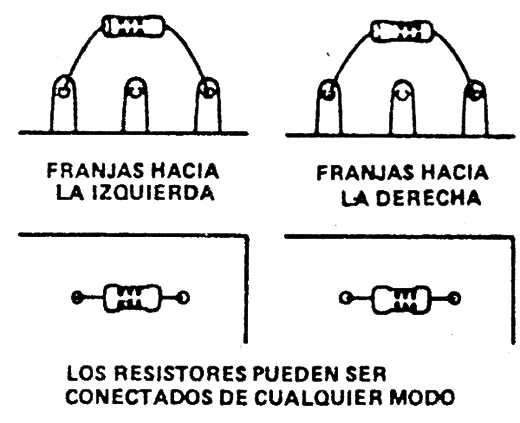

Las resistencias no son polariza- dos, lo que significa que tanto da unir este componente con todas las bandas para un lado como para el otro, como muestra la figura 1.

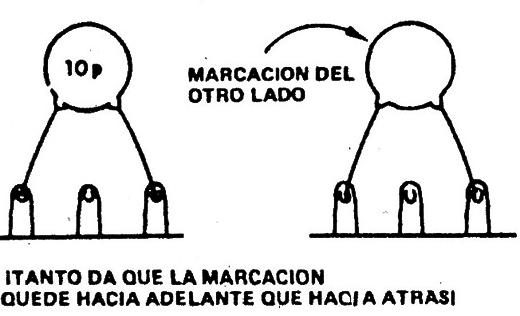

Lo mismo ocurre con los capacitores de bajo valor. Estos capacitores son de cerámica, poliestireno, aceite, etc., que se identifican por la marcación. La marcación tiene el valor del componente según códigos especificados en la
Estos capacitores tampoco tienen polaridad lo que significa que da lo mismo unir el componente con el lado marcado para un lado o para el otro (figura 2).
En compensación, los diodos y los capacitores electrolíticos son componentes polarizados.

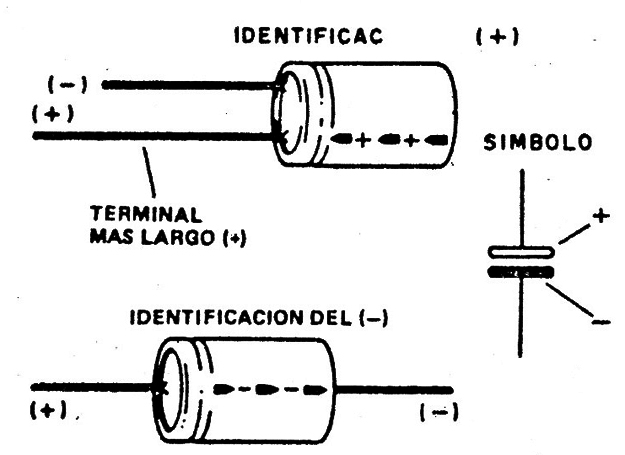

Los capacitores electrolíticos tienen una marca para la polaridad que puede ser del polo positivo (+) o del negativo (-) como se muestra en la figura 3.
La posición del componente debe ser tal que coincida con la polaridad. Si hubiera un diagrama, para un capacitor electrolítico el trazo blanco representa el polo positivo y el trazo negro el polo negativo.
Los diodos se presentan con distintos tipos de cubiertas. algunos de los cuales exigen la atención del armador para no hacer inversión o conexión equivocada.
El tipo más común está dotado de una banda que identifica al cátodo o K, que está siempre marcado en los diagramas o en las vistas de puentes y placas (figura 4).

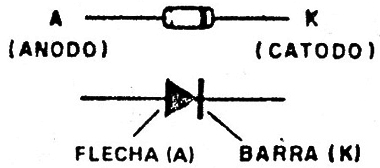

Otros tipos, como el que muestra la fig. 5 tienen el símbolo marcado en lugar de la banda. En este caso la flecha corresponde al ánodo (A) y la barra al cátodo (K).

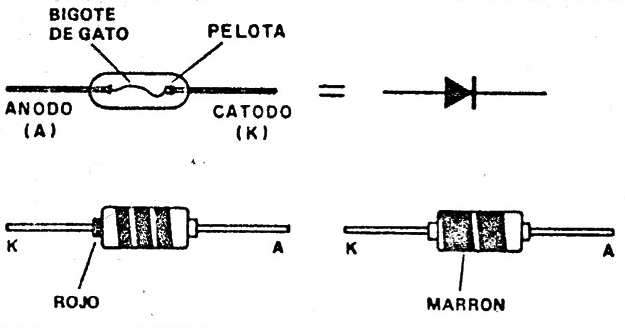

En algunos casos puede faltar la marcación de la banda o el símbolo. Para los diodos de señal (diodos de pequeñas corrientes) podemos hacer la identificación mirando el interior de la cubierta de vidrio transparente. En este caso según muestra la figura 6 tenemos un alambre fino llamado “bigote de gato” que corresponde ánodo y una pequeña “bolita” de material semiconductor que corresponde al cátodo.
En la misma figura tenemos diodos con bandas cuyos tipos se identifican por los colores.
El mismo tipo de identificación vale para los diodos zener, recordando que funcionan “al contrario”, o sea que están polarizados en el sentido opuesto. El ánodo de los diodos zener en una fuente está normalmente conectado tierra (negativo).
Para los transistores y otros componentes de tres patitas, las confusiones pueden ser peores.
Existen distintos tipos de transistores: el más común es el llamado transistor “bipolar” que puede ser NPN o PNP. Además de esos tenemos los transistores unijuntura, los transistores de efecto de campo, etc.
Las terminales fundamentales de los transistores son el emisor (E), el colector (C) y la base (B). Eso significa que todos los transistores deben tener un mínimo de tres terminales. Decimos un mínimo porque existen algunos con una terminal más para la conexión a la carcasa, que sirve de blindaj e, como muestra la fig. 7.

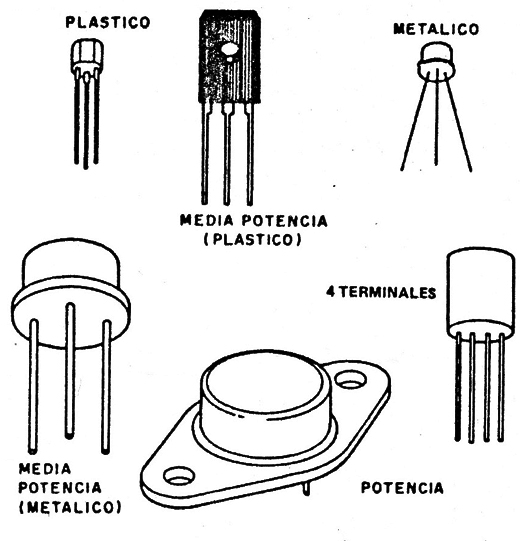

Existen muchos tipos de cubiertas para los transistores según sugiere la misma figura.
¡Y cómo muchos lectores ya deben haber pensado, el orden de colocación de las terminales de emisor, colector y base no es siempre el mismo!

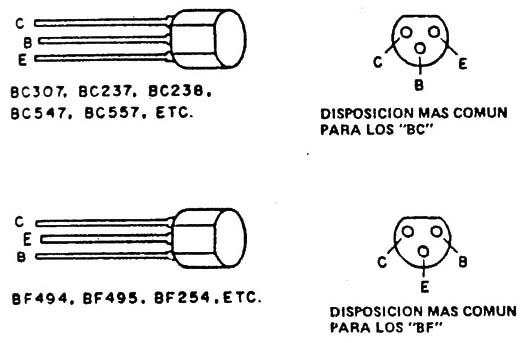

Para los de poca potencia, como los “BC” que tanto usamos en nuestros proyectos, el orden es Colector, Base, Emisor, mirando por abajo, con la parte achatada hacia arriba. Y existen los “BF” en que el orden es distinto como el BF494, BF454 y BF495, como se ven en la figura 8.
En éstos tenemos el colector, el emisor y la base en la punta. Hasta en los BC puede aparecer este tipo de disposición. Y por ese motivo y en caso de duda, cuando no tenemos un transistor conocido, debemos tener las tablas de identificación o los manuales. La tabla que se dio en un artículo anterior es un ejemplo de lo que puede suceder con los terminales de los transistores.
También existen los transistores de potencia grande y mediana.

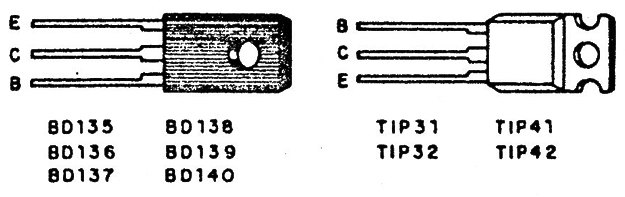

Para los BD más comunes, como por ejemplo los 135. 136. 137, etc., la disposición de los terminales está dada en la figura 9, junto con los “TIP” (29, 30, 31 32, 41, 42, etc.).
Recordamos que en estos transistores existe un contacto eléctrico entre la parte metálica (que debe quedar para abajo en la identificación de los terminales) y el colector. Por este motivo se recomienda en los montajes que usan disipadores, que estos estén aislados. El disipador en contacto con el transistor también hace contacto con su colector.

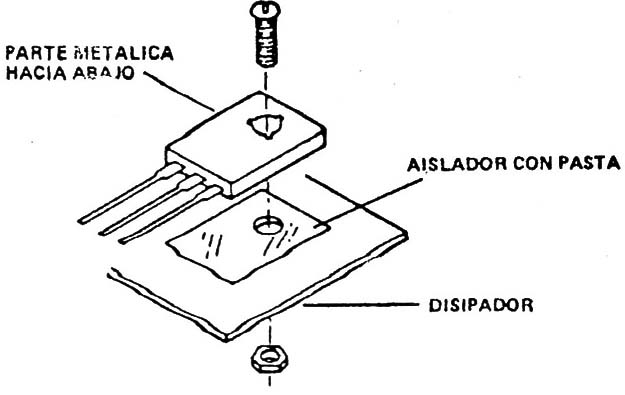

El aislamiento se efectúa con una hoja de plástico o mica entre el transistor y el disipador. Puede colocarse en ese punto un poco de pasta térmica para facilitar la transferencia de calor (figura 10).
También en este caso están los transistores con cubiertas metálicas del tipo TO-3, como el 2N3055.

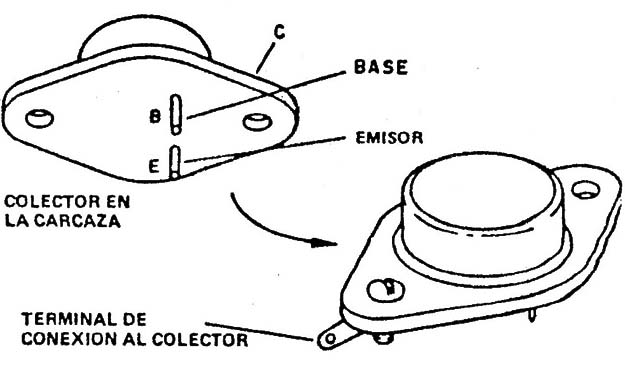

Esos transistores tienen nada más que dos terminales (emisor y base) identificados por E y B, siendo el colector la propia cubierta, como muestra la figura 11.
La conexión del colector se efectúa entonces en el montaje del componente en contacto con un elemento conductor (chasis) o con la ayuda de un terminal atornillado en los orificios de fijación de los componentes.
Además de estos transistores bipolares, vimos que tenemos otros. Hay uno que puede producir cierta confusión a los principiantes: es el unijuntura (TUJ como el muy popular 2N2646.

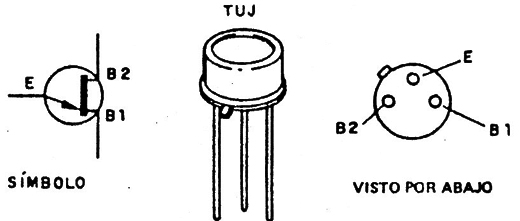

Como muestra la figura 12, este transistor posee dos bases (B1 y B2) y un emisor (E).
Las bases no son intercambiables, es decir, no podemos cambiar una por otra, de modo que la posición del transistor es muy importante.
Mirando el transistor por abajo, dejamos el pequeño resalto a la izquierda.
Tenemos entonces en orden B2, E y B1.

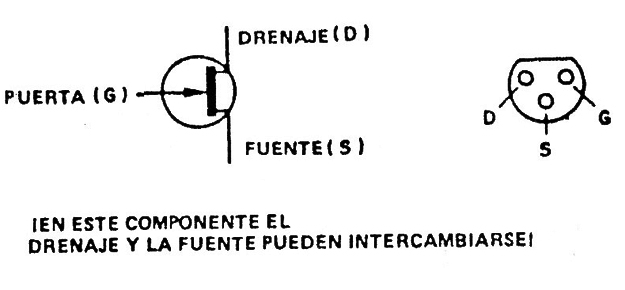

En la figura 13 tenemos un transistor de efecto de campo MPF102. Vea que los nombres dados a los terminales también son diferentes de los transistores comunes.

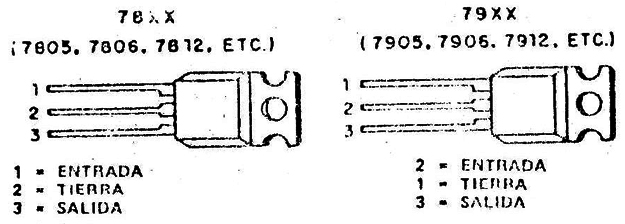

Finalmente tenemos los circuitos integrados. Los tipos más simples son los que muestra la figura 14, que tienen cubiertas semejantes a las de los transistores, como los reguladores de tensión de la serie 78XXy 7 9XX.
En realidad esos componentes no tienen una estructura simple.
No son como un transistor, que posee nada más que un cristal con dos junturas. En verdad, los otros forman círculos completos con muchos componentes, como ser resistencias, diodos y transistores, interconectados internamente para la función deseada, como en el caso de un regulador de tensión. Por eso no tiene sentido hablar de emisor, colector y base en esos casos. Lo que poseen en realidad es una entrada (E), una salida (S) y un terminal a tierra (T).
Saber si un componente de este tipo es o no un transistor, sólo es posible mediante la identificación. Evidentemente, un circuito integrado de ese aspecto no puede sustituirse por un transistor común

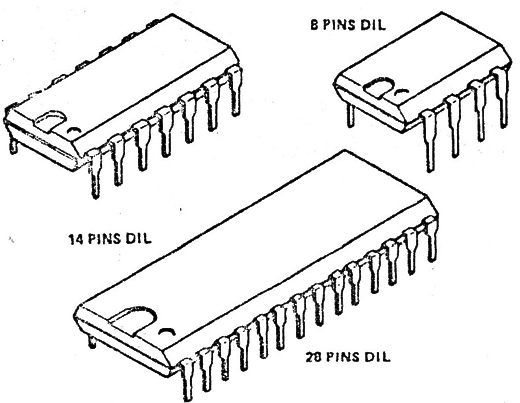

Pero los tipos más populares de cubiertas para integrados son los llamados DIL (Dual in Line, o con dos filas paralelas de terminales) como se ve en la fig. 15.
Tenemos entonces las cubiertas de 8 pinos, 14 pinos, 16 pinos y hasta con más de 40 pinos.

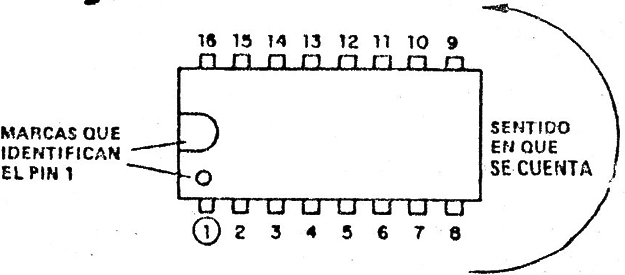

Es importante en este tipo de cubiertas saber cómo se numeran los terminales. El terminal 1 va normalmente junto ala media luna o alrededor de un punto como muestra la fig. 16.
Después se hace el conteo en sentido contrario a las agujas del reloj (anti-horario), si se ve el integrado desde arriba. De cualquier modo, siempre existe una marca que permite saber cuál es el pin 1 y desde ahí el procedimiento es simple.

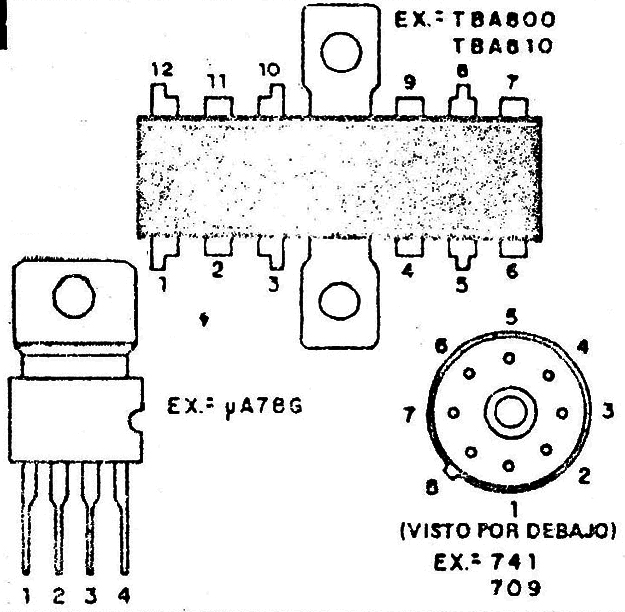

Existen también los integrados con cubiertas diferentes como muestra 1a figura 17.
Algunos de estos integrados pueden aparecer en montajes importantes, pero el lector no tiene la obligación de memorizar la disposición de los terminales de todos. Para eso es que existen los folletos informativos, los manuales y el artículo que describe el proyecto.
Conclusión
Los lectores deben tener presente siempre que todos los componentes pueden tener posiciones determinadas para las conexiones y que la identificación de las terminales es importante en esos casos.
En un montaje, el amador debe tener la certeza de que está colocando el componente determinado en la posición determinada. Para eso, el montaje debe efectuarse solamente si: el proyecto describiera en forma detallada algún componente crítico respecto de la disposición de sus terminales; tuviera información que permitan la utilización correcta de todos los componentes exigidos: si pudiera determinar la 5 terminales en forma visual.
Recomendamos también que en el caso de emplearse equivalentes para cualquier componente, el armador conozca la disposición de este componente relativa a sus terminales. No siempre un transistor equivalente a otro tiene la misma disposición de terminales.
