El Celular como Inyector de señal (CEL004S)

Las aplicaciones que generan señales de audio a frecuencias fijas permiten el uso de los teléfonos móviles como un inyector de señales útiles para probar equipos de audio. El diagnóstico de los defectos en la aplicación de señales es una técnica efectiva y ampliamente utilizada.

Descubrir defectos en los circuitos de audio pela inyección de una señal paso a paso es una técnica extremadamente útil, utilizado por la mayoría de los técnicos.

Usted puede aprender más sobre esto en nuestros artículos, ART199S, AR187S, INS028S y también en nuestros libros (breve en español).

Pero para aquellos que quieren un breve resumen de este instrumento,

Podemos decir que el inyector señales es nada más que un oscilador de prueba que genera una señal rectangular, típicamente de 1 kHz o menos, rico en armónicos.

Por lo tanto, esta señal se puede inyectar en circuitos amplificadores de audio o procesadores de RF para hacer su diagnóstico, prueba o calibración.

La configuración más común de un inyector de señal se muestra en la Figura 1 consiste en un multivibrador astable con dos transistores.












La señal de este circuito se aplica a las entradas de los pasos, asegurándose su pasaje a los pasos siguientes pasos o la reproducción en un altavoz, si es un circuito de audio.

En el punto donde se inyecta la señal y no aparece en la salida tenemos el paso defectuoso.

Tenga en cuenta la existencia de una pinza de conexión para conectarse al punto de tierra del circuito a prueba.

La sonda se aplica a los puntos en los que se debe inyectar la señal.

En nuestro caso, en lugar de un transistor oscilador, utilizamos una aplicación que genera una señal de frecuencia fija (el lector puede elegir) y que lo pone a disposición de sus salidas de audio.



Como funciona

La salida tanto de los dos canales de audio del celular es para auriculares de baja impedancia (32 ohmios). Por lo tanto, cuando se utilizan las señales de estas salidas deben tener el máximo cuidado de no poner en corto accidentalmente ofrecer una baja impedancia y aislarlos de la componente continua del circuito.

Esto se hace usando un pequeño circuito adicional formado por sólo dos componentes que se puede montar una puente de terminales o matriz de contacto (si el lector encontrar una).

El circuito consta de una resistencia de 100 ohmios que sirve como una carga a la salida de auriculares del canal utilizado, y un capacitor de 100 nF que acopla la señal al circuito en prueba.



Montaje

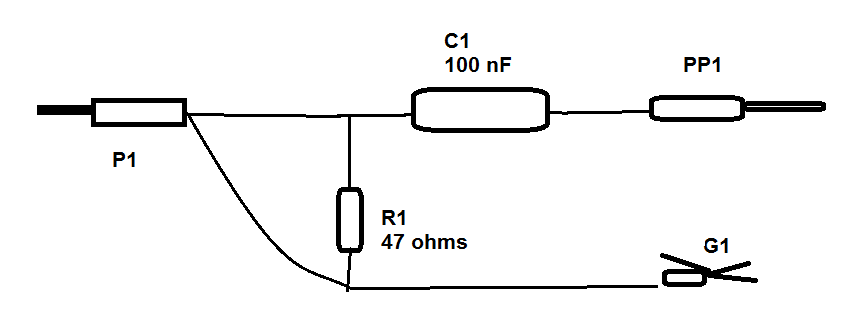

En la figura 2 a continuación, tenemos el circuito completo que tiene, además de los dos componentes un conector estéreo de la salida de auriculares, usando uno de los canales, una sonda y una garra.



Figura 2 - El circuito
Figura 2 - El circuito

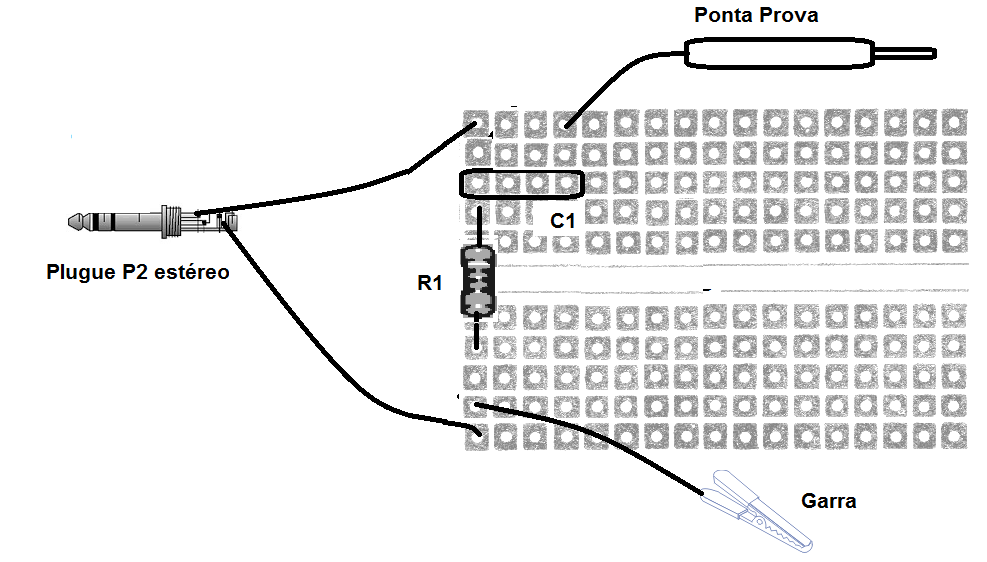

En la figura 3 tenemos los detalles de montaje, observando cómo se conecta el conector estéreo P2 para eliminar la señal al circuito.





Figura 3 – Aspecto de la montaje
Figura 3 – Aspecto de la montaje





Si el lector tiene la posibilidad de soldar los cables directamente en el los canales correspondientes del plug P3 puede retirar el adaptador.

Ver el artículo CL003 para identificar los terminales.

La sonda y la garra se utilizan para acceder al circuito a prueba.

La garra está conectada en cualquier punto de la Tierra.

En este circuito, la potencia de la señal se ajusta en sí mismo control de volumen celular.



La Aplicación

Google Play hay muchas aplicaciones disponibles que se pueden utilizar para que generar una señal de audio de frecuencia fija.

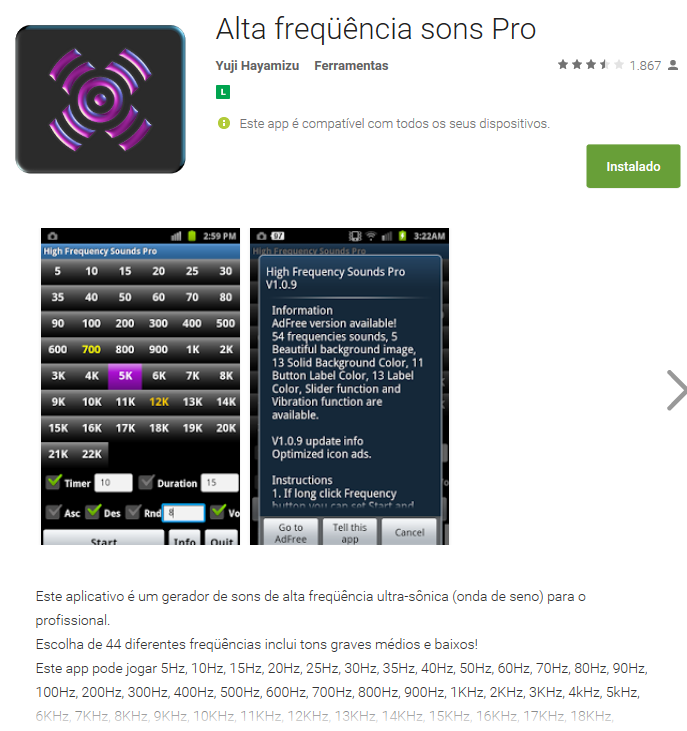

Elegimos el Alta Frequência Sons Pro cuya pantalla se muestra en la Figura 4 (en portugués).



Figura 4 – Aplicación
Figura 4 – Aplicación



La frecuencia elegida en el ejemplo de la pantalla es 5 kHz, pero para un inyector de señales para pruebas de audio, la frecuencia óptima es 1 kHz.

Sólo tiene que elegir y hacer clic para empezar se produce la señal. Si se quita el enchufe de la toma de auriculares, escuchará la señal a través del altavoz.

Para utilizar el arma un vistazo a uno de nuestros artículos cómo.
