Explorando el audio de Celula (CEL003S)

El teléfono celular tiene una toma de salida de auriculares que también conduce a la entrada del amplificador interno, lo que permite la conexión de un micrófono. Esto lleva a una gran cantidad de posibilidades de proyectos electrónicos interesantes. Con pequeñas "shields" como se usa en microcontroladores pueden hacer un montón de cosas interesantes, haciendo nuestro móvil fuera de uso, e incluso lo que usamos una herramienta importante en nuestro laboratorio de electrónica, o para el estudio de la física.

Para utilizar las capacidades de audio del teléfono, primero necesitamos tener acceso a sus circuitos internos celular común utilizando un enchufe P3 como se muestra en la Figura 1.

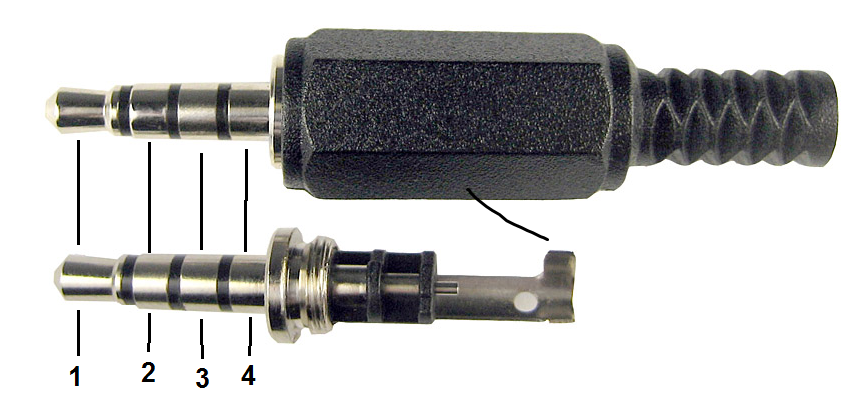

Figura 1 - El conector P3
Figura 1 - El conector P3





Estos enchufes o plugs de 3,5 mm se utilizan en la mayoría de los teléfonos móviles.



La identificación de los terminales:

1 - salida del canal izquierdo de los auriculares

2 - salida de auriculares del canal derecho

3 - común (tierra)

4 - Entrada de micrófono



Adaptadores para el mono y estéreo jacks (mono y estéreo conectores) P2 se pueden encontrar en el comercio especializado, como se muestra en la Figura 2.

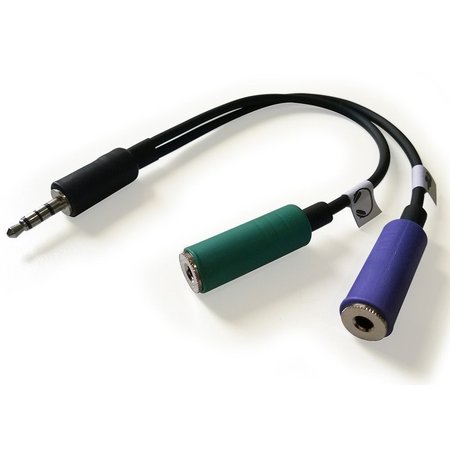

Figura 2 - adaptador de P3 para P2 (2 x P2 - mono y estéreo)
Figura 2 - adaptador de P3 para P2 (2 x P2 - mono y estéreo)





Los enchufes se muestran en la Figura 3 y es con los que podemos trabajar cuando no conectamos el adaptador a un dispositivo que ya tiene el enchufe.





Figura 3 – Enchufes mono y estéreo P2
Figura 3 – Enchufes mono y estéreo P2





Pero para aquellos que quieran hacer uso de este diseño electrónico de acceso a móvil es imprescindible conocer las características eléctricas.



Así tenemos:





Salidas de audio:

Normalmente se utilizan amplificadores de audio con salida de baja impedancia.



- Impedancia de salida: 33 Ω (esto puede variar entre 20 y 100 Ω según el tipo)

- Potencia: 420 mW

- Curva de respuesta: 20-20 kHz



Recordamos que la impedancia especificada es en 1 kHz. Por lo tanto, un generador de señal, por ejemplo, que opera en una frecuencia fija con otro valor, la impedancia debe ser reconsiderada.



Considerando que la impedancia de una carga inductiva, por ejemplo, el devanado de baja impedancia de un transformador de salida es de 8 ohmios a 1 kHz, si consideramos la fórmula:



XL = 2 * π * f * L



Vemos que la reactancia es directamente proporcional a la frecuencia, por lo tanto, operando a 5 kHz la impedancia es 40 ohmios.

Para la curva de respuesta, de hecho, los valores de datos que van hasta 20 kHz, pero el circuito alcanza generalmente un poco más, lo que permite la obtención de las señales ultrasónicas.

Algunas aplicaciones, por ejemplo, la alta frecuencia, genera señales de frecuencias mucho más altas que llegan a 24 kHz.

No hemos podido encontrar especificaciones de los altavoces utilizados en los teléfonos móviles, pero por su tamaño, deben llegar a frecuencias por encima del límite audible, permitiendo el desarrollo de proyectos interesantes.



La entrada de micrófono

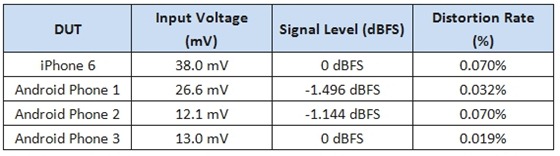

Esta entrada tiene una impedancia de 640 ohmios y una sensibilidad que depende del tipo. La siguiente tabla muestra una comparación de los niveles de señal para dar de grabación óptima y se puede utilizar como referencia.










Esto significa que podemos conectar a esta entrada varios circuitos como mezcladores pequeños, captadores de señales inductivos para las grabaciones telefónicas, etc.



¿Qué podemos hacer con el audio de un teléfono móvil?

El análisis de las características de estos circuitos y la disponibilidad de muchos aplicativos que implican sonido, podemos hacer un montón de cosas interesantes que serán exploradas en los artículos de esta sección, tales como:



• Inyector de señal

• Generador de Señal

• Generador de funciones

• Distorcedor de Voz

• Auricular del teléfono

• Probador de la capacidad auditiva

• Mezclador

• Amplificador de ayuda

• Amplificador de audífono

• Escucha ultrasónica

• Recogida de ultrasonidos

• Medidor de decibelios (medidor de sonoridad)

• Analizador de espectro de audio

• Sonar

• Reconocedor de sonido R

• Mando a distancia por ultrasonidos (Vox)



Por supuesto, esta lista sólo tiene algunas de las posibilidades de proyecto, en la medida de lo posible se estudiarán en esta sección.
